Das DM-CBL-NP-SP500 ist eine Hochleistungsfähige Verkabelungslösung mit einem Kabel für DigitalMedia-Systeme.

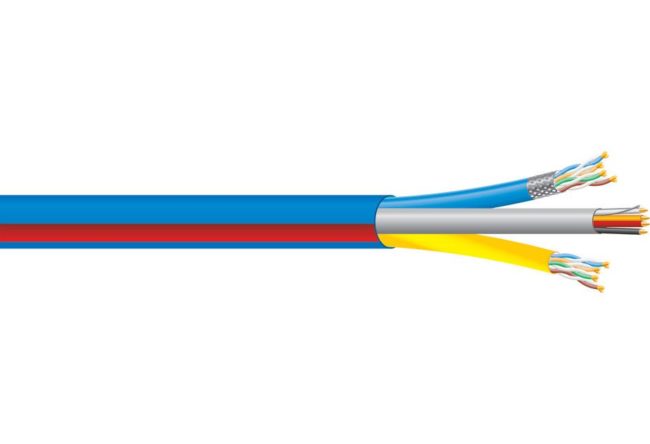

Das Crestron DM-CBL-NP-Kabel bietet eine leistungsstarke Einkabel-Verkabelungslösung für DigitalMedia (DM) -Systeme. Innerhalb eines einzelnen Mantels enthält DM-CBL-NP ein geschirmtes 4-Twisted-Pair-Kabel (STP) mit hoher Bandbreite und geringem Übersprechen, ein ungeschirmtes 4-Twisted-Pair-Kabel (UTP) von CAT5e und ein DMNet-Kabel.
Das STP-Kabel "Videodaten", das an den D-Anschluss eines DigitalMedia-Geräts angeschlossen wird, ist speziell konstruiert, um möglichst lange Kabellängen für den Transport von hochauflösendem digitalem Video und Audio zu ermöglichen. Das Cat5e-Kabel "Data Management", das an den M-Port angeschlossen wird, überträgt Hochgeschwindigkeits-Ethernet und andere Daten sowie 5 V Gleichstrom. Schließlich führt das DMNet-Kabel zusätzliche proprietäre Steuersignale und 24 V Gleichstrom.
Die Verkabelung eines DigitalMedia-Systems mit DM-CBL-NP ist einfach und erfordert, dass nur ein Kabel zu jedem DM-Empfänger (d. H. Raumcontroller) und Senderstandort verlegt wird. Auf dem Außenmantel sind Fußmarkierungen aufgedruckt, mit denen sich die genaue Länge jeder Kabelstrecke bei der Inbetriebnahme des installierten Systems leicht bestimmen lässt.
Die Terminierung eines DM-Kabels erfolgt mit einem Standard-RJ45 (nicht im Lieferumfang enthalten) für 'M', einem abnehmbaren Klemmenblock (im Lieferumfang jedes DM-Geräts enthalten) für DMNet und einem Crestron DM-CONN-geschirmten RJ45 (separat erhältlich) für 'D'. . Der DM-CONN-Anschluss ermöglicht eine schnelle und zuverlässige Terminierung des abgeschirmten Twisted-Pair-Kabels ohne Spezialwerkzeug.
D-Videodaten
Konstruktion Vier verdrillte Paare, wobei jedes Paar durch einen inneren Keil innerhalb einer Innenjacke, eines Schildes, eines Geflechts und einer Gesamtjacke isoliert ist
(4) Twisted Pairs Farben: Blau / Weiß, Orange / Weiß, Grün / Weiß, Braun / Weiß;
Leiter: 24 AWG x8 massives Kupfer;
Isolierung: 0,0055 Zoll dickes HDPE;
Außendurchmesser (pro Leiter): 1,028 ± 0,02 mm;
Schild: Aluminium / Mylar-Klebeband mit Aluminium an der Außenseite;
Geflecht: Zinn / Kupfer (45% Deckung);
Gegenseitige Kapazität: 5600 pF / 100 m;
Kapazitätsungleichgewicht: 330 pF / 100 m;
Charakteristische Impedanz: 100 Ohm ± 15% (1-250 MHz)
Farbe der Innenjacke: Natürlich;
Material: PVC;
Dicke: 0,015 Zoll
Jackenfarbe: Blau;
Material: PVC;
Dicke: 0,018 Zoll;
Außendurchmesser: 7,62 ± 0,38 mm
M-Datenverwaltung (CAT5E)
(4) Twisted Pairs Farben: Blau / Weiß, Orange / Weiß, Grün / Weiß, Braun / Weiß;
Leiter: 24 AWG x8 massives Kupfer;
Isolierung: 0,0077 Zoll dickes Polyethylen;
Schild: keine;
Gegenseitige Kapazität: 14 pF / ft nominal;
Kapazitätsungleichgewicht: maximal 330 pF / 100 m;
Charakteristische Impedanz: 100 Ohm ± 15% (0,772 bis 100 MHz);
Ausbreitungsgeschwindigkeit: 70%;
Gleichstromwiderstand des Leiters: maximal 28,6 Ohm / 1000 ft;
Gleichstromwiderstandsunwucht: maximal 3%
Jackenfarbe: Gelb;
Material: PVC;
Reißleine: ja;
Dicke: 0,018 Zoll;
Außendurchmesser: 0,185 Zoll nominal
DMNet Control & Power
Konstruktion (1) 22 AWG geschirmtes Paar (Steuerung) und (1) 18 AWG Paar (Leistung) mit Gesamtjacke
Kontrollpaarfarben: Grau / Orange;
Leiter: 22 AWG x2 verseiltes Kupfer;
Isolierung: 0,025 Zoll dicker Schaum Polyolefin;
Abschirmung: Aluminium / Polyester (100% Deckung) mit Aluminium auf der Innenseite;
Abfluss: verzinntes Kupferlitzen mit 24 AWG;
Kapazität: 12,5 pF / ft, nominal;
Impedanz: 100 Ohm, nominal
Power Pair Farben: Rot / Schwarz;
Leiter: 18 AWG x2 Kupferlitze;
Isolierung: 0,01 Zoll dickes PVC;
Schild: keine
Jackenfarbe: Grau;
Material: PVC;
Reißleine: ja;
Dicke: 0,0325 Zoll;
Außendurchmesser: 0,25 Zoll nominal
Außenjacke
Farbe Blau mit rotem Streifen
Verbundkonstruktion Alle Drähte, die in einer Mylar-Umhüllung mit Gesamtumhüllung enthalten sind
Material PVC, flexibel, flammhemmend
Reißleine ja
Dicke 0,03 Zoll
Außendurchmesser nominal 14,73 mm (0,58 Zoll)
Empfohlener Mindestbiegeradius 4,5 Zoll
Maximale Zugspannung 73 lbf
Bewertung
NEC Artikel 800; UL Subject 444, Typ CM; CSA Typ CMG
