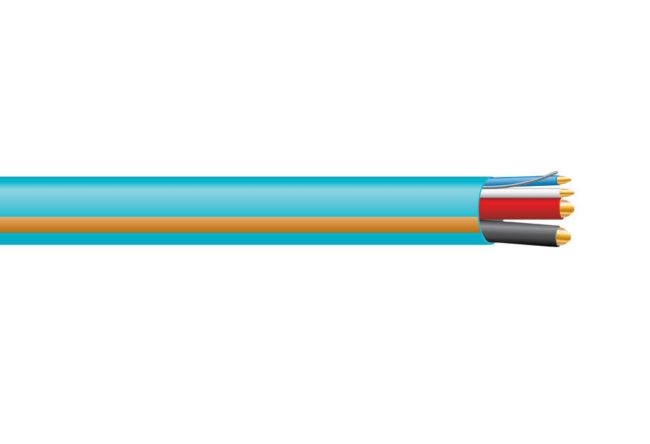

Das CRESNET-HP-NP-TL-SP500 ist eine Version des Cresnet®-Kabels mit extra großen Leitern für Strom und Masse zur Unterstützung von Geräten, die viel Strom über den Cresnet-Bus beziehen.
Der Cresnet®-Bus ist das Kommunikations-Backbone für viele Crestron®-Tastaturen, Lichtsteuerungen, Schattenmotoren, Sensoren und andere Geräte. Cresnet ist ein einfaches und dennoch flexibles 4-Draht-Netzwerk, das bidirektionale Kommunikation und 24-VDC-Stromversorgung für Cresnet-Geräte bietet. Cresnet ermöglicht sowohl Homerun- als auch Daisy-Chain-Verkabelungstopologien mit Kabellängen von bis zu 915 Metern pro Durchgang.
Das Cresnet "High-Power" -Steuerkabel verfügt über extra große Leiter für Strom und Masse, um Geräte zu unterstützen, die eine große Menge Strom über den Cresnet-Bus beziehen. CRESNET-HP-NP enthält innerhalb eines einzelnen PVC-Mantels ohne Plenum (1) ein Paar mit 12 AWG für 24 VDC und Masse und (1) ein abgeschirmtes Twisted Pair mit 22 AWG für Steuerdaten.
Datenpaar
Farben Blau / Weiß
Leiter (2) 22 AWG (0,33 mm²) verseiltes blankes Kupfer, verdrillt
Isolierschaum Polyolefin
Schild Aluminium / Polyester (100% Deckung)
(1) 0,20 mm² (0,20 mm²) verzinntes Kupfer ablassen
Kapazität 12,5 pF / ft (41 pF / m), nominal
Impedanz 100 Ohm, nominal
Power Pair
Farben Rot / Schwarz
Leiter (2) 12 AWG (3,31 mm²) verseiltes blankes Kupfer
Isolierung PVC
Schild keine
Außenjacke
Material PVC
Dicke 1,02 mm (0,040 Zoll) nominal
Außendurchmesser 8,38 mm (0,330 Zoll) nominal
Farbe Blaugrün mit braunem Streifen
Beachtung
NEC Artikel 800; UL-Subjekt 13, Typ CM; CSA Typ CMG; RoHS
