Crestron CRESFIBER8G-SM-P-SP2KM

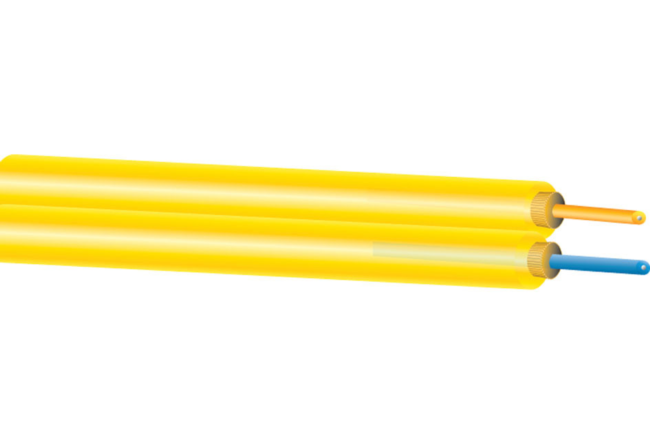

CRESFIBER8G-SM-P-SP2KM groß Glasfaserkabel

CresFiber® 8G Single-Mode-Glasfaserkabel, Plenum, 2 km Spule

Das CRESFIBER8G-SM-P-SP2KM ist ein Single-Mode-Stufenindex-Glasfaserkabel zur Verwendung mit DigitalMedia 8G ™ SMF-Lösungen für große Entfernungen.

Crestron Systembus Kabel

Produktübersicht

Das leistungsstarke CresFiber® 8G SM ist ein Single-Mode-Stufenindex-Glasfaserkabel, das von Crestron® entwickelt wurde, um DigitalMedia ™ -Kabelstrecken über große Entfernungen in großen Gebäuden, Standorten und Gemeinden zu unterstützen. Bei Verwendung mit DM 8G® SMF-Geräten (DigitalMedia 8G ™ Single-Mode-Glasfaser) garantiert CresFiber 8G SM eine gleichbleibende Leistung über Kabel mit einer Länge von bis zu 12 km. [1] Es wurde auf Wellenlängen bis 1550 nm getestet und erfüllt die Anforderungen von ITU-T G.652.D.

CresFiber 8G SM bietet zwei einzeln ummantelte Faserstränge in einer nebeneinander angeordneten "Zip-Cord" -Konstruktion aus Verbundwerkstoff. Diese Duplexkonfiguration bietet eine vollständige DM 8G SMF-Lösung mit Sende- und Rückkanälen in einem Kabel. Es ist auch ideal für einzelne DM 8G SMF-Kabelstrecken, bei denen ein Ersatz-Backup-Faserstrang gewünscht wird. Die Konstruktion mit Reißverschlusskabeln vereinfacht die Terminierung und macht eine separate Breakout-Baugruppe oder einen Zwischenspleiß überflüssig.

CresFiber 8G SM ist für den Einsatz in einem Raum mit Umgebungsluftbehandlung geeignet. Es wird in 2 km langen Spulen verkauft. Auf dem Außenmantel sind Messmarkierungen aufgedruckt, mit denen sich die genaue Länge jeder Kabelstrecke bei der Inbetriebnahme des installierten Systems leicht bestimmen lässt. Die Terminierung des CresFiber 8G SM-Kabels kann mit Crestron CRESFIBER8G-SM-CONN-LC-12-Steckern und dem CRESFIBER-TK-Terminierungskit erfolgen.

Lieferumfang und technische Daten

Single-Mode-Faserstränge (x2)
Fibre Core-Typ: Single-Mode-Schrittindex [2];
Manteldurchmesser: 125,0 um ± 0,7 um;
Primärbeschichtungsdurchmesser: 245 um ± 7 um;
Wellenlänge der Kabelabschaltung: <1260 nm;
Modenfelddurchmesser: 9,0 um ± 0,4 um bei 1310 nm, 10,1 um ± 0,5 um bei 1550 nm;
Maximale Dämpfung: 0,40 dB / km bei 1310 nm, 0,30 dB / km bei 1550 nm;
Temperaturabhängigkeit: ≤ 0,05 dB / km bei -60 bis 85 ° C;
Null-Dispersions-Steigung: 0,090 ps / (nm² · km);
Maximaler PMD Link Design-Wert [3]: 0,06 ps / √km;
Gruppenbrechungsindex: 1,467 bei 1310 nm, 1,468 bei 1550 nm;
Proof-Test: 100 kpsi
Puffer
Typ: Enge;
Durchmesser: 900 um nominal;
Farben: Blau, Orange

Festigkeitsmaterial: Aramidgarne

Außenjacke
Konstruktion Parallel extrudierter "Zip-Cord" -Komposit
Material Raucharmes PVC
Außendurchmesser nominal 2,11 x 6,0 mm (0,114 x 0,235 Zoll)
Farbe Gelb mit schwarzem Text

Mechanisch
Maximale Zugbelastung 1000 N (225 lbf) für die Installation, 500 N (112 lbf) langfristig
Minimaler Biegeradius 10x Außendurchmesser, unbelastet
Quetschfestigkeit (EIA 455-41) 100 N / cm
Schlagfestigkeit (UVP 455-25) Mindestens 25 Schläge
Biegung ± 90 ° (EIA 455-104) Mindestens 25 Zyklen

Umwelt
Betriebstemperatur -4 ° bis + 185 ° F (-20 ° bis + 85 ° C)
Installationstemperatur 0 ° bis + 75 ° C
Lagertemperatur -40 ° bis + 85 ° C

Gewicht
18 kg / km (12 lb / 1000 ft) nominal

Bewertung
OFNP C (ETL) US
