DM NAX® Audio-over-IP-Wandplatte mit Bluetooth®-Audiounterstützung, analogem Audioeingang und -Ausgang, 1-Gang
Das DM-NAX-BTIO-1G ist eine einfache Audio-over-IP-Wand-Dose, die einem DM NAX®-Audioverteilungsnetzwerk drahtlose Bluetooth®-Audiounterstützung hinzufügt.

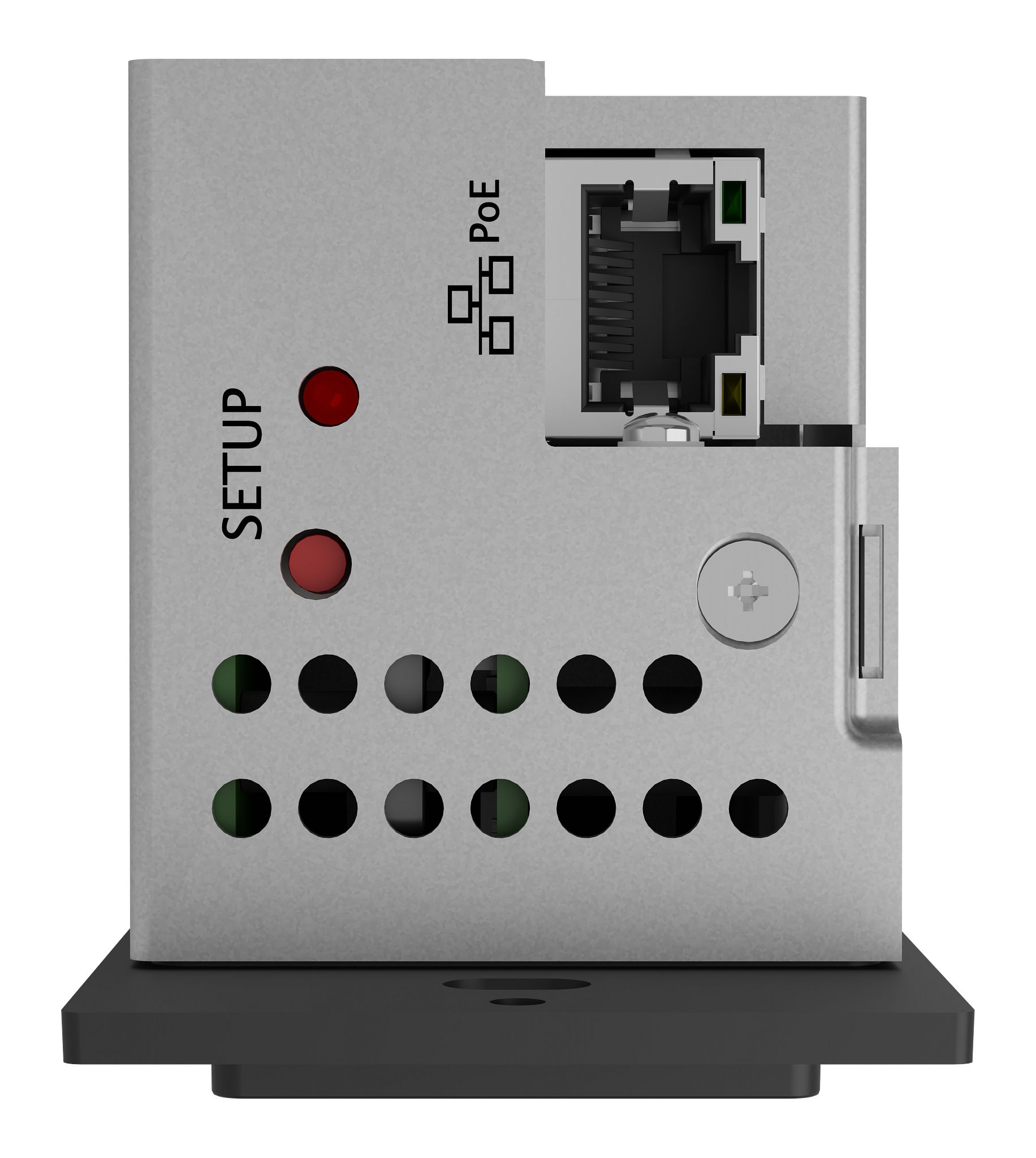

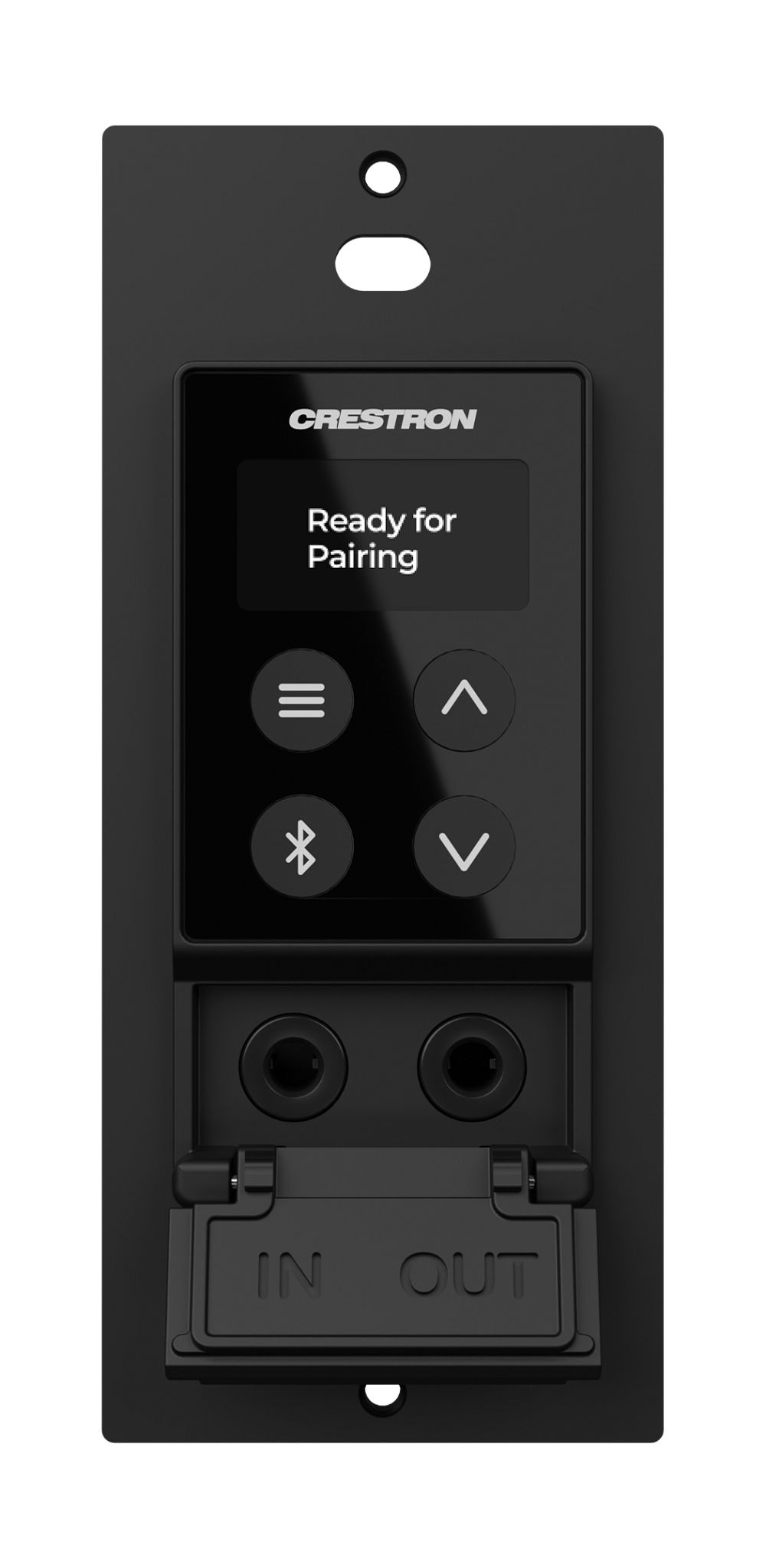

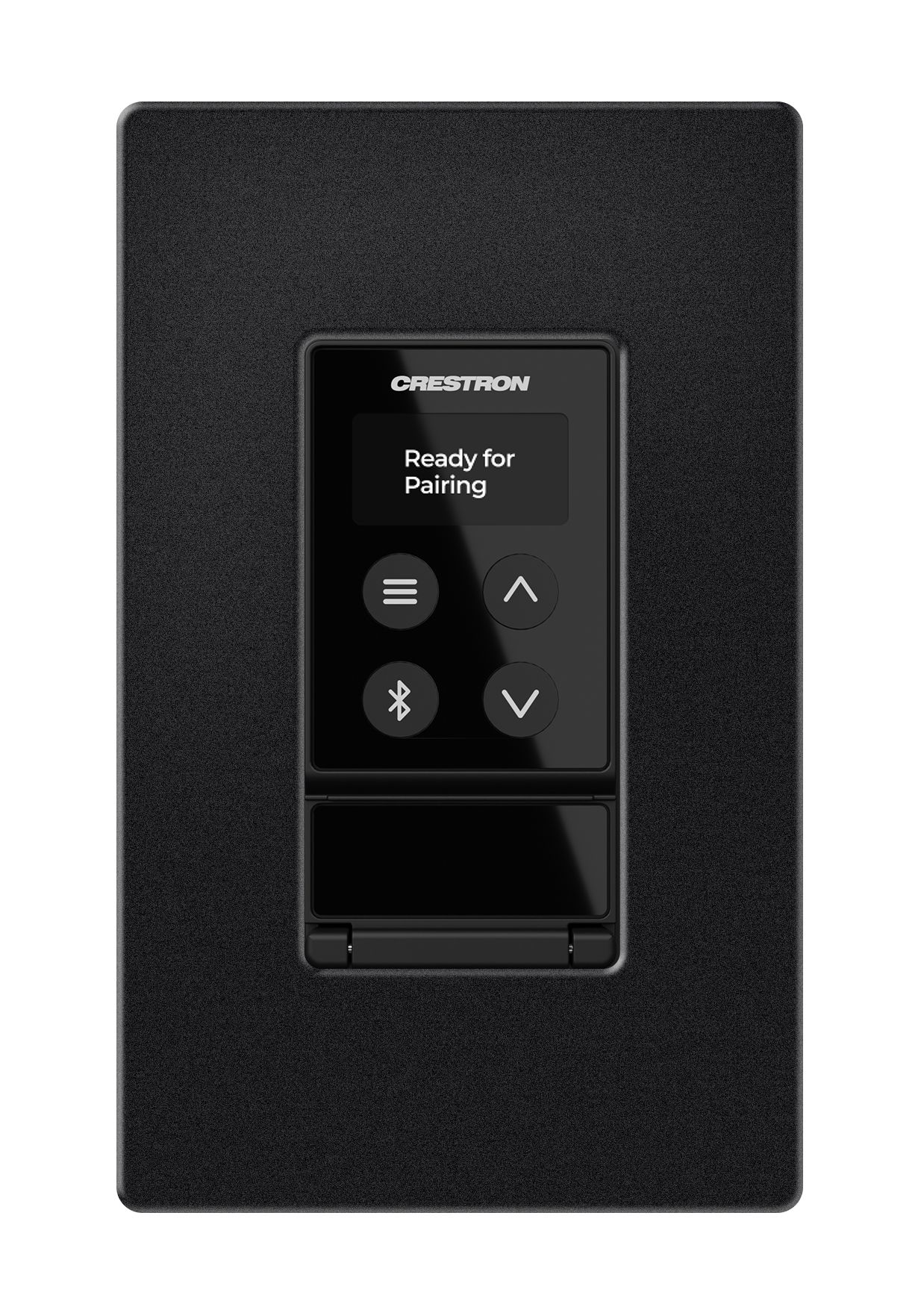

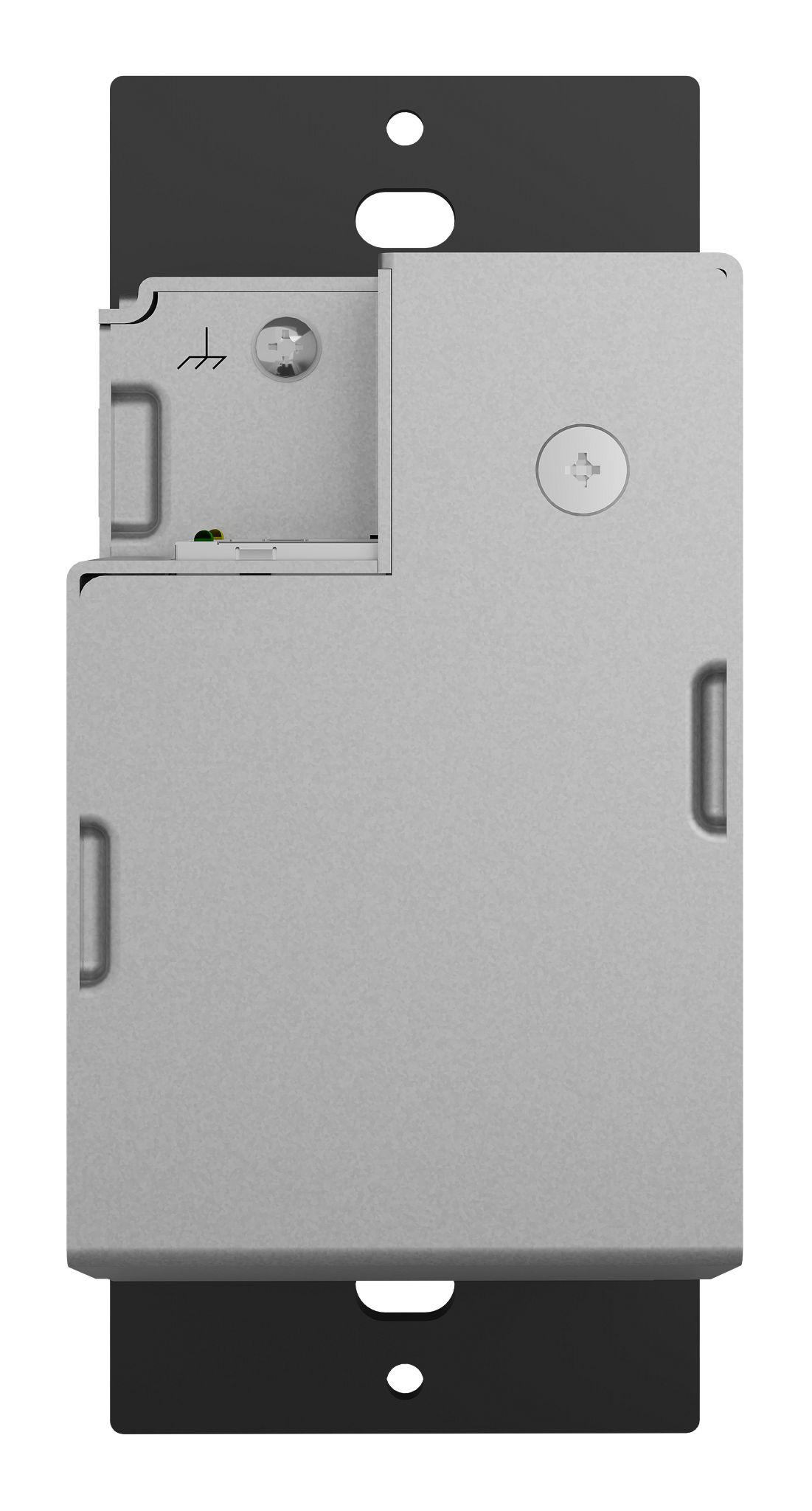

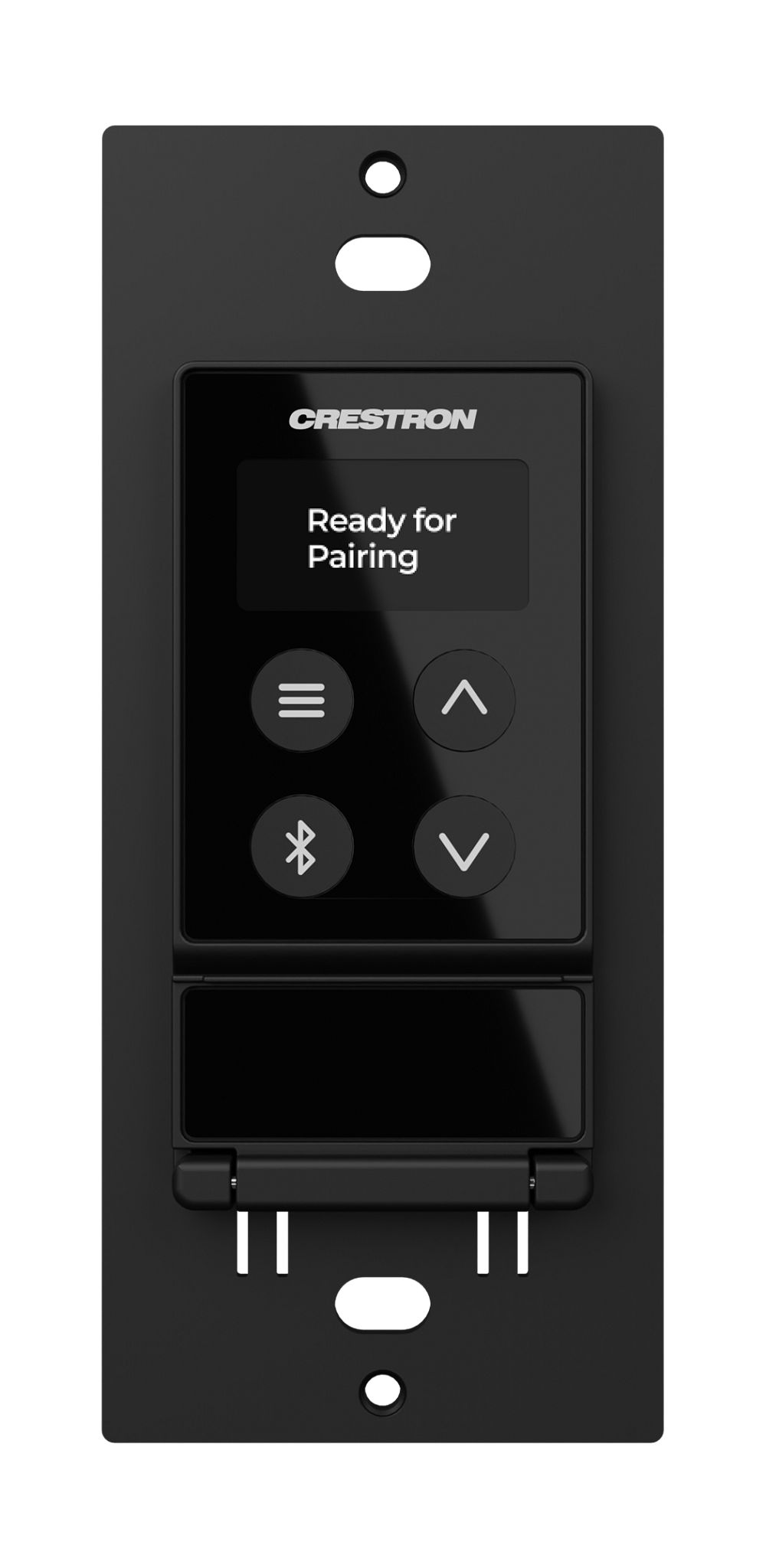

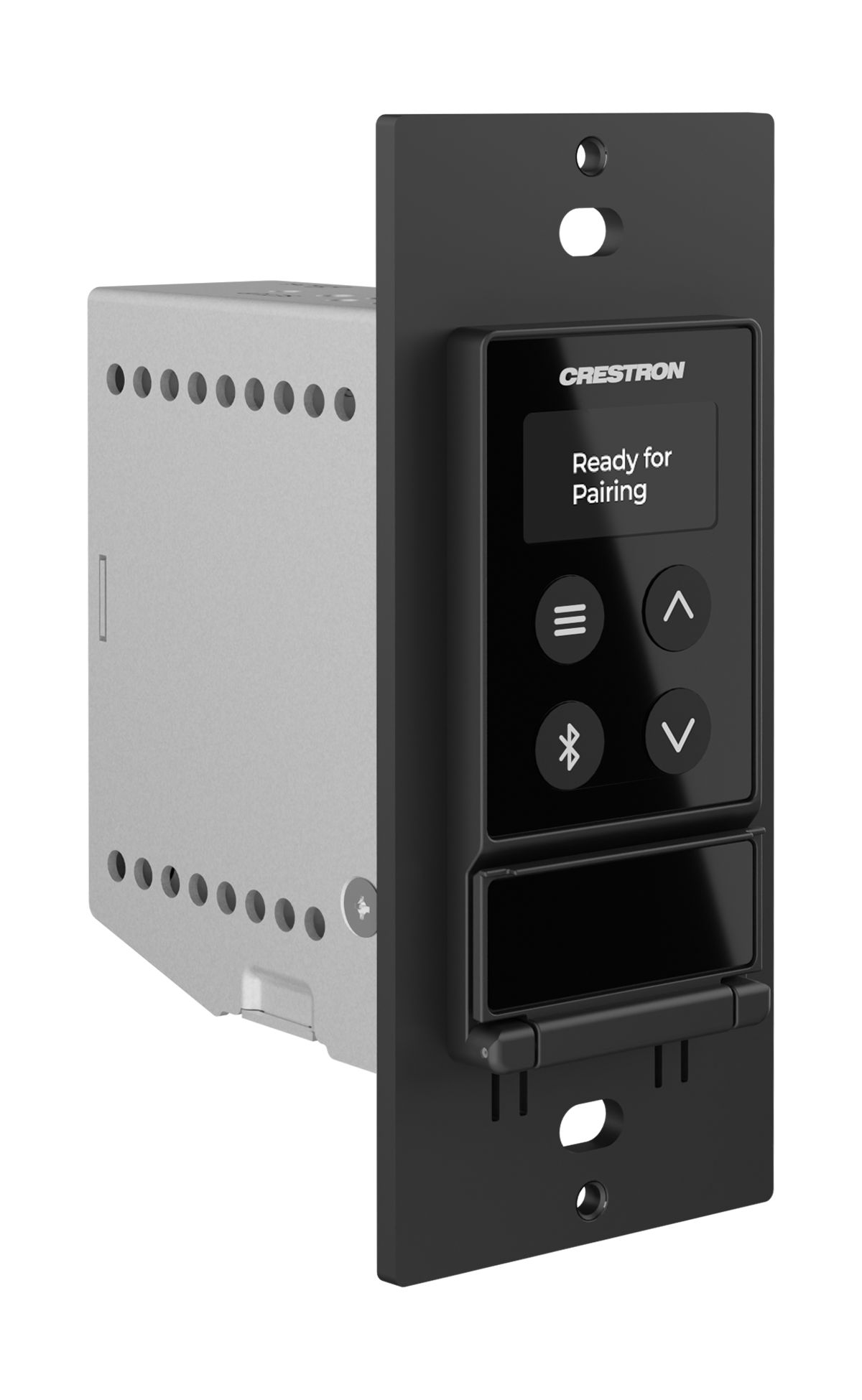

Der DM-NAX-BTIO-1G ist ein DM NAX®-Encoder und -Decoder mit Unterstützung für drahtlose Bluetooth- und analoge kabelgebundene Audioeingänge und -ausgänge mit Line-Pegel, untergebracht in einem Single-Gang-Wandplattenformfaktor. Auf der Vorderseite befinden sich ein OLED-Display und vier Tasten zur Gerätekopplung und Menünavigation. Zwei 1/8 Zoll (3,5 mm) TRS-Anschlüsse für den unsymmetrischen analogen Line-Level-Audioein- und -ausgang in Stereo sind unter einer Frontplattentür verborgen. Auf der Rückseite der Wandplatte befindet sich ein Ethernet-Anschluss für PoE, Audio over IP (AoIP) und Steuerung.
DM NAX basiert auf den AES67-Standards und bietet zusätzliche einfache Konfiguration über eine Webschnittstelle, SIMPL Windows, C# und/oder eine RESTful-API. Es ist mit DM NVX über den sekundären AES67-Audiostream sowie mit AES67-Lösungen von Drittanbietern und Dante über den über Dante Controller aktivierten Kompatibilitätsmodus kompatibel.
Drahtlose Bluetooth-Konnektivität
Die drahtlose Bluetooth-Audiounterstützung ist im DM-NAX-BTIO-1G integriert und ermöglicht die Übertragung eines Stereo-Audiosignals von einem Smartphone oder einem anderen Quellgerät an die Wandplatte. Dieses Stereosignal kann als DM NAX AoIP-Stream im Netzwerk oder als unsymmetrisches Analogsignal mit Line-Pegel über den lokalen 3,5-mm-Audioausgangsanschluss ausgegeben werden. Metadaten für den Bluetooth-Audiostream können auf dem Frontpanel angezeigt und bis zu sieben vorherige Quellgeräteverbindungen abgerufen werden.
Audio-over-IP
DM NAX bringt die Audioverteilung auf ein völlig neues Niveau, indem es sie ins Netzwerk stellt. Das DM-NAX-BTIO-1G sendet und empfängt DM-NAX- und AES67-kodierte Audiodaten über ein Standard-IP-Netzwerk. Ein einzelnes DM NAX-System kann die Audioverteilung zwischen 32 DM NAX-Geräten übernehmen und unterstützt bis zu 256 Audioausgabezonen. DM NAX-Geräte können Audio nahtlos von DM NVX-Quellen abrufen und verteilen.
Encoder and Decoder Functionality
The DM‑NAX‑BTIO‑1G can operate as a network AV encoder and decoder. The local input sources on the wall plate can be sent as AoIP streams to DM NAX, Dante, or AES67 capable devices. Simultaneously, the DM‑NAX‑BTIO‑1G can receive AoIP streams from these same devices and decode them for local output.
Front Panel Controls and Display
The DM‑NAX‑BTIO‑1G features four front panel push buttons and a 128 x 64 dot matrix OLED display. The push buttons allow local volume control and Bluetooth pairing, with volume feedback and pairing status reflected in real time on the display. Metadata for Bluetooth media and basic configuration menus are also shown on the display.
Both the display and push buttons can be disabled via the configuration web interface or programming for applications where a more discreet or secure installation is required.
Key Features
Built-in Bluetooth® wireless audio input support
Front panel OLED display provides metadata readout and device setup menus
Single-gang U.S. wall box installation
Power over Ethernet (PoE) network powered
Stereo unbalanced analog line-level audio input and output via 3.5 mm TRS connectors
Mountable in a standard US electrical box or on a rack rail via included hardware
Connects directly to a managed network to route to or from other DM NAX® and DM NVX® devices
Interoperable with Dante® audio networking devices via AES67 compatibility
Streamlined configuration through front panel push buttons and a web interface
Seamless Crestron system integration with SIMPL Windows programming
Audio
Eingangssignaltypen Unsymmetrischer Stereo-Analog-Line-Pegel;
Stereo-Bluetooth drahtlos;
DM NAX/AES67 Audio-over-IP
Ausgangssignaltypen Unsymmetrischer Stereo-Analog-Line-Pegel;
DM NAX/AES67 Audio-over-IP
Quellenkompensation ±10,0 dB pro Eingang
Eingangsüberwachungsquellensignalerkennung
Frequenzgang (bei Line-Level-Ausgang) 20 Hz bis 20 kHz ±0,5 dB
THD+N (bei Line-Level-Ausgang) 0,005 % bei 1 kHz, maximale Ausgabe
S/N-Verhältnis (am Line-Level-Ausgang) Vom Line-Level-Eingang: 108 dB, 20 Hz bis 20 kHz, A-gewichtet;
Vom digitalen Eingang: 111 dB, 20 Hz bis 20 kHz, A-gewichtet
Balance-Regler links/rechts verstellbar
Kommunikation
Ethernet
Für Steuerung und PoE, AoIP und/oder Konsole, 100/1000 Mbit/s, automatische Umschaltung, automatische Aushandlung, automatische Erkennung, Voll-/Halbduplex, DHCP
Bluetooth Für die Audioeingabe ruft das Bluetooth 5.3-Senkegerät bis zu sieben zuvor gekoppelte Geräte ab, dauerhafte oder nicht dauerhafte Kopplung, exklusive oder unterbrechende Verbindungsmodi
Anschlüsse
IN (1) 3,5-mm-Stecker, TRS-Buchse;
Unsymmetrischer Line-Level-Audioeingang;
Maximaler Eingangspegel: 2 Vrms;
Eingangsimpedanz: 10 kΩ
OUT (1) 3,5-mm-Stecker, TRS-Buchse;
Unsymmetrischer Line-Level-Audioausgang;
Maximaler Ausgangspegel: 2 Vrms;
Kanaltrennung: 80 dB bei 1 kHz;
Ausgangsimpedanz: 100 Ω
G (1) 6-32-Schraube;
Gehäuse-Erdungsklemme
ETHERNET PoE (1) 8-poliger RJ-45-Anschluss, weiblich;
100BASE-TX/1000BASE-T-Ethernet-Anschluss
Bedienelemente und Anzeigen
Frontplattendisplay
(1) OLED-Bildschirm, 128 x 64 Punktmatrix
Höhe (aktiver Bereich): 0,43 Zoll (11 mm)
Breite (aktiver Bereich): 0,86 Zoll (22 mm)
Zeigt Metadaten, Menüs und Lautstärke-Feedback an
Menü (1) Taste drücken
Wird verwendet, um das Frontplattenmenü aufzurufen und Menüelemente auszuwählen
Bluetooth (1) Drucktaste
Wird zum Initiieren der Bluetooth-Kopplung verwendet
Pfeile NACH OBEN und NACH UNTEN (2) Drucktasten
Wird zum Navigieren in Menüs und zum Regeln der Lautstärke verwendet
ETHERNET PoE Die linke gelbe LED zeigt den 1000-MB-Verbindungsstatus an;
Die linke grüne LED zeigt den 100-MB-Verbindungsstatus an;
Eine blinkende rechte gelbe LED zeigt Ethernet-Aktivität an
AUFSTELLEN
(1) Drucktaste: Wird zum Zurücksetzen auf die Werkseinstellungen verwendet;
(1) LED, leuchtet rot, wenn die Taste gedrückt wird, blinkt rot, wenn ein Reset eingeleitet wurde
Leistung
PoE IEEE 802.3af Klasse 0 (12,95 W) kompatibel;
Kompatibel mit IEEE 802.3af-kompatiblen Ethernet-Switches oder PoE-kompatiblen PSE von Drittanbietern
Stromverbrauch 3,5 W
Umweltfreundlich
Temperatur 32° bis 95° F (0° bis 35° C)
Luftfeuchtigkeit 10 % bis 95 % relative Luftfeuchtigkeit (nicht kondensierend)
Wärmeableitung 11,95 BTU/Std
Konstruktion
Gehäuse aus Metall, schwarzes und silbernes Finish, belüftete Seiten
Montage: Montierbar auf:
1-Gang-US-Elektrokasten oder Gipsring (nicht im Lieferumfang enthalten), 3,5 Zoll (26 mm) Elektrokastentiefe empfohlen;
Rackschiene
Abmessungen
Höhe 4,12 Zoll (105 mm)
Breite 1,76 Zoll (45 mm)
Tiefe 2,25 Zoll (57 mm)
Gewicht
4,8 Unzen. (136 g)
Unsere neuen präzisionsgefertigten Avia™ DSPs und Softwaretools vereinfachen die Audioprogrammierung, -abstimmung, -erweiterung und -integration erheblich. Sie unterstützen Audio over IP über das Dante™-Netzwerk und integrieren sich nativ in DigitalMedia™, Touchscreens, Crestron Fusion® Cloud und Unified-Collaboration-Technologie als Teil einer umfassenden Crestron-Lösung.
DM NAX Audio-over-IP Distribution basiert auf der DM NVX® Video over IP-Plattform, sodass Sie wissen, dass es unübertroffene Flexibilität, Skalierbarkeit, Leistung und Integration bietet. DM NAX ist das native Audioverteilungssystem von Crestron Home, das sich auch nahtlos in benutzerdefinierte Crestron-Systeme und DM NVX integrieren lässt und darauf ausgelegt ist, die Leistung von Crestron Residential Speakers zu maximieren.
