Produktübersicht

Der DM-NAX-AMP-X300 ist ein leistungsstarker, platzsparender, energieeffizienter, professioneller Audio-over-IP (AoIP)-Verstärker. Dieser Mehrkanalverstärker unterstützt DM NAX-, Dante-, AES67- und lokale Eingänge, alle mit voller DSP-Fähigkeit, und eignet sich sowohl für Wohn- als auch für gewerbliche Konfigurationen.

Audio-über-IP
DM NAX bringt die Audioverteilung auf eine ganz neue Ebene, indem es sie ins Netzwerk bringt. Das DM-NAX-AMP-X300 sendet und empfängt DM-NAX-, Dante- und AES67-codiertes Audio über ein Standard-IP-Netzwerk. Ein einzelnes DM NAX-System kann die Audioverteilung zwischen 32 DM NAX-Geräten handhaben und unterstützt bis zu 256 Audioausgabezonen. DM NAX-Geräte können das Audio nahtlos von DM NVX-Quellen abrufen und verteilen.

Digitale Signalverarbeitung (DSP)
Das DM-NAX-AMP-X300 hat zwei DSP-Modi. Der Residential-Modus ermöglicht die schnelle und einfache Konfiguration des Layouts, der Lautsprecherschutz-Ausgangsgrenzen und der Lautsprecherprofile für jede Zone. Nutzen Sie im kommerziellen Modus die echte Mischmatrix des DM‑NAX‑AMP‑X300 sowie erweiterte Optionen für Entzerrung und Dynamikverarbeitung für jeden einzelnen Lautsprecher, Line- und Netzwerkkanal.

Encoder- und Decoder-Funktionalität
Das DM‑NAX‑AMP‑X300 kann als Netzwerk-AV-Encoder und -Decoder betrieben werden. Die lokalen Eingangsquellen an einem Verstärker können als AoIP-Streams an DM NAX-, Dante- oder AES67-fähige Geräte gesendet werden. Gleichzeitig kann das DM‑NAX‑AMP‑X300 AoIP-Streams von denselben Geräten empfangen und sie für die lokale Ausgabe dekodieren.

Lo-Z (4/8 Ω) und Hi-Z (70 V oder 100 V) Ausgang
Der DM‑NAX‑AMP‑X300 ist ein 4-Kanal-Verstärker (bis zu 75 W pro Kanal), der auch für 3-Kanal-Bridged-Betrieb konfiguriert werden kann (bis zu 75 W pro Single-Ended-Kanal und bis zu 150 W für den Bridged-Kanal). Kanal), 2-Kanal-Brückenbetrieb (bis zu 150 W pro Kanal) oder 1-Kanal-Brückenbetrieb (bis zu 300 W). Es kann eine Auswahl an Lo-Z-Ausgängen zum Ansteuern von 4- oder 8-Ω-Lautsprechern oder Hi-Z-Ausgängen zum Ansteuern eines verteilten Lautsprechersystems (70 V oder 100 V) verwendet werden. Symmetrische/unsymmetrische Eingänge sind für den Anschluss an zwei Stereo- oder vier Monoquellen über abnehmbare Klemmenleisten vorgesehen.

ENERGY STAR®-zertifiziert
Ein energieeffizientes Design ermöglicht es dem DM‑NAX‑AMP‑X300, die anspruchsvollen ENERGY STAR-Anforderungen zu erfüllen. Zusätzlich zu seinem hohen Wirkungsgrad im Betrieb zieht der Verstärker beim Einschalten keinen zusätzlichen Einschaltstrom, wodurch die Anforderungen an die Wechselstromschaltung reduziert werden und mehrere Verstärker an einen einzigen geschalteten Schaltkreis angeschlossen werden können. Um den Energieverbrauch weiter zu senken, kann das DM-NAX-AMP-X300 so konfiguriert werden, dass es in einen stromsparenden Standby-Zustand wechselt, wenn 25 Minuten lang kein Eingangssignal auf einem der Kanäle erkannt wird. Die Signalerkennungsempfindlichkeit wurde optimiert, um die Reaktionszeit zu verbessern, wenn der Verstärker in den Ein-Zustand getriggert wird, sodass er innerhalb einer halben Sekunde wieder in den vollen Betrieb zurückkehren kann. Der REMOTE-Eingang kann mit einem Kontaktschluss verbunden werden, um die Verstärkerausgänge in einen kontrollierten Standby-Modus zu versetzen.

Modulares Design
Der DM-NAX-AMP-X300 ist in einem Rack-montierbaren Formfaktor halber Breite untergebracht, der einzeln oder zusammen in einem einzigen Rack-Platz installiert werden kann. Der Verstärker ist hochdicht mit anderen modularen Verstärkern von Crestron stapelbar, sodass mehrere Einheiten vertikal in einem Geräterack installiert werden können, ohne dass zusätzlicher Belüftungsraum benötigt wird. Rack- und Oberflächenmontageteile sind im Lieferumfang enthalten, sodass kein zusätzliches Montagezubehör oder Rackregale erforderlich sind.

Ob Montage in einem Rack, Befestigung auf einer ebenen Fläche oder Platzierung in einem Regal, es ist einfach, zwei Verstärker zu einer einzigen Baugruppe mit voller Rackbreite zu kombinieren.

Vollständig geschützt
Das DM-NAX-AMP-X300 bietet Schutz vor Überhitzung, kurzgeschlossenen oder überlasteten Lautsprecherleitungen, übermäßigen Eingangssignalen und anderen Fehlern. Im Falle einer kurzgeschlossenen Lautsprecherleitung oder einer Überhitzung schalten sich gepaarte Ausgänge automatisch stumm, bis der Fehlerzustand behoben ist. Bei längerer Störung werden alle Ausgänge stumm geschaltet und der Verstärker abgeschaltet.

Hauptmerkmale

Audio-over-IP (AoIP)-Verstärker
Nativer Dante®-Modus
Volle DSP-Fähigkeiten
Optimierte Konfiguration über eine Webschnittstelle
ENERGY STAR®-zertifizierter Leistungsverstärker
Der 1 HE hohe Formfaktor mit halber Rackbreite unterstützt die Oberflächen- und Rackmontage
Konfigurierbar für Lo-Z (4/8 Ω) oder Hi-Z (70 V oder 100 V) Betrieb
Konfigurierbar für 4 x bis zu 75 W Leistung, 2 x bis zu 150 W Leistung, 1 x bis zu 300 W (überbrückt) Leistung und 2 x bis zu 75 W + 1 x bis zu 150 W (überbrückt) Leistung
Matrix-Mischen von jedem Eingang zu jedem Ausgang
Die Always-On-Funktion ermöglicht eine ständige Verbindung mit sehr geringem Stromverbrauch
Stellt eine direkte Verbindung zu einem verwalteten Netzwerk her, um zu oder von DM NAX/DM NVX®-, AES67- oder Dante-Geräten zu routen
Unterstützt analoge Mikrofon-/Line-Pegel-Eingänge und symmetrische/unsymmetrische Line-Pegel-Ausgänge
Leistungssteuerung für einzelne Zonen und globales Standby
Nahtlose Crestron-Systemintegration mit Crestron Home® OS und SIMPL Windows-Programmierung

Lieferumfang und technische Daten

Audio
Eingangssignaltypen Symmetrische/unsymmetrische analoge Line-/Mikrofonpegel- und AoIP-Streams.
Symmetrischer Analogeingang Maximaler Signalpegel: +21 dBu (8,7 Vrms)
Impedanz: >10k Ohm
ƒ Frequenzgang: 20 Hz bis 20 kHz ±0,5 dB
THD+N: <0,005 % bei 1 KHz S/N-Verhältnis: 105 dB A-gewichtet Kanaltrennung: 100 dB bei 1 KHz Mikrofoneingang Maximale Verstärkung: 60 dB Impedanz: >10k Ohm
ƒ Frequenzgang: 20 Hz bis 20 kHz ±0,5 dB
THD+N: <0,005 % bei 1 KHz bei 60 dB Verstärkung
S/N-Verhältnis: 71 dB bei 60 dB Verstärkung A-gewichtet
Kanaltrennung: 69 dB bei 60 dB Verstärkung bei 1 KHz
Symmetrischer Analogausgang Maximaler Signalpegel: +21 dBu (8,7 Vrms)
Impedanz: 200 Ohm
ƒ Frequenzgang: 20 Hz bis 20 kHz ±0,5 dB
THD+N: 0,005 % bei 1 kHz bei maximaler Ausgangsleistung
Rauschabstand: 113 dB digitaler Eingang, 105 dB analoger Eingang, 20 Hz -20 kHz, A-gewichtet
Kanaltrennung: 100 dB bei 1 KHz
Lautsprecherausgang ƒ Frequenzgang: 20 Hz bis 20 kHz ±0,5 dB bei 1 W
Hochpassfilter (nur 70-V- und 100-V-Betrieb): -3 dB bei 80 Hz, -12 dB/Oktave
THD+N: <0,1 % bei 1 kHz bei -3 dB voller Nennausgangsleistung S/N Ratio: >103 dB, 20 Hz bis 20 kHz, symmetrisch
Übersprechen: -75 dB bei 1 kHz
Verstärkung: 29 dB @ 8 Ω
Schutz: Überstrom, Unterspannung, Übertemperatur, DC-Offset, extrem hohe Frequenz
Go to Sleep Time: 25 Minuten ohne vorhandenes Signal (bei Einstellung auf POWER SAVER)
Aufwachzeit: 0,5 s typisch
Ausgangsleistung pro Kanal

Modus 1 Kanal angesteuert 2 Kanäle angesteuert 3 Kanäle angesteuert 4 Kanäle angesteuert
Lo-Z, 8 Ω (single ended) 150 W 150 W 75 W1 75 W
Lo-Z, 4 Ω (single ended) 200 W 150 W 75 W1 75 W
Lo-Z, 8 Ω überbrückt 300 W 150 W 150 W1 N/A
Hi-Z 70 V 300 W 150 W n. z. n. z
Hi-Z 100 V 300 W 150 W n. z. n. z
ANMERKUNGEN:
Die Gesamtausgangsleistung aller Kanäle zusammen (gleichzeitig) beträgt bis zu 300 W.
Jeder Modus gibt eine Leistung in Watt bis zu dem in der Tabelle aufgeführten Wert aus.

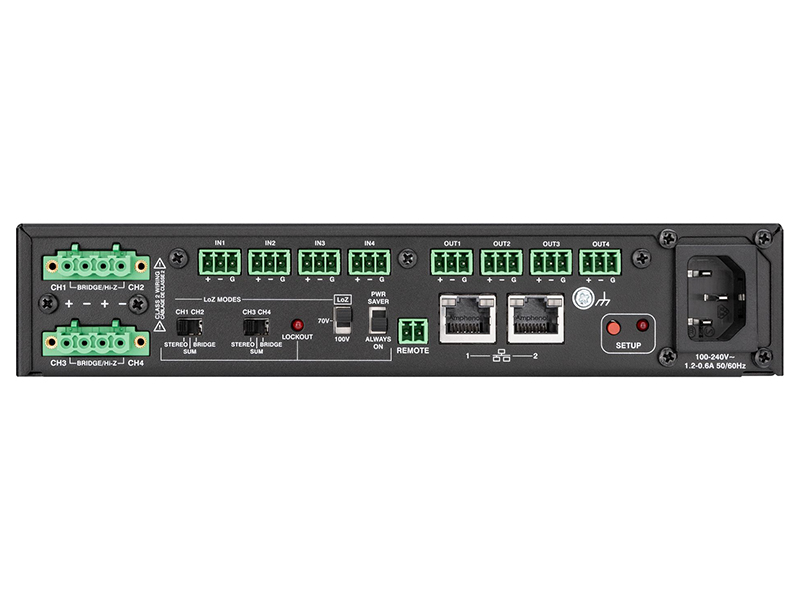

Anschlüsse
CH1-CH4 (2) 4-poliger 5,08-mm-Raster, 12-A-Stecker mit Schraubverriegelungen;
Leistungsverstärkerausgang;
Klemmen akzeptieren bis zu 12 AWG (3,31 mm)
HINWEIS: Der Ausgang ist direkt gekoppelt, nicht transformatorisoliert.
IN1-IN4 (4) 3-poliger abnehmbarer 3,5-mm-Klemmenblock;
Symmetrische/unsymmetrische Line- oder Mikrofonpegel-Audioeingänge;
Maximaler Eingangspegel: 8,7 Vrms, +21 dBu;
Eingangsimpedanz: 10 kΩ Wake-Schwelle beträgt -65 dBu;
Phantomspeisung ist verfügbar, wenn sie als Eingänge mit Mikrofonpegel verwendet werden
OUT1-OUT4 (4) 3-poliger abnehmbarer 3,5-mm-Klemmenblock;
Symmetrische/unsymmetrische Audioausgänge mit Line-Pegel;
Maximaler Ausgangspegel: 8,7 Vrms, +21 dBu
REMOTE (1) 2-poliger abnehmbarer 3,5-mm-Anschlussblock;
Schließen Sie den potenzialfreien Kontakt an, um den Verstärker in den Standby-Modus zu versetzen
G (1) 6-32 Schraube;
Chassis-Erdungsöse
100-240 V~ 1,2-0,6 A 50/60 Hz (1) IEC 60320 C14 Hauptstromeingang;
Passt mit abnehmbarem Netzkabel, im Lieferumfang enthalten
Ethernet 1 (1) 8-adrige RJ45-Buchse;
100Base-T/1000Base-TX Ethernet-Anschluss
Ethernet 2 (1) 8-adrige RJ45-Buchse;
100Base-T/1000Base-TX Ethernet-Anschluss

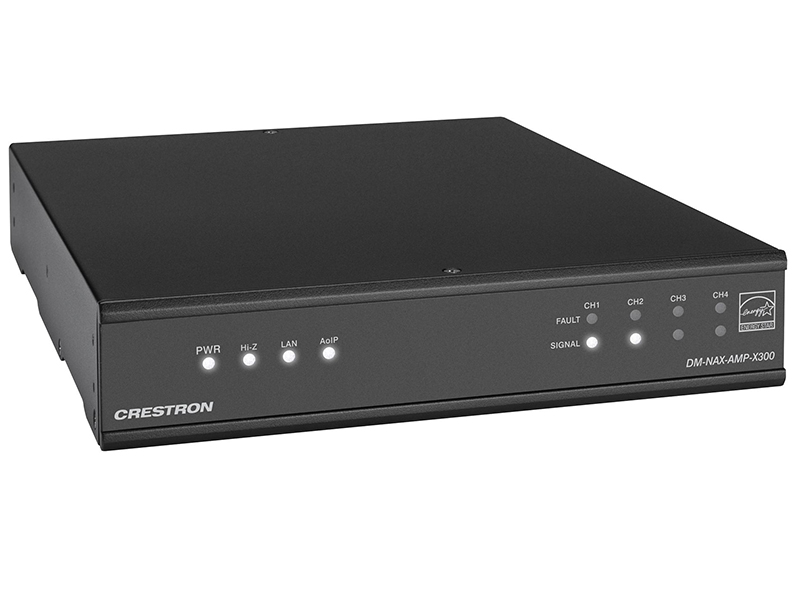

Bedienelemente und Anzeigen
PWR (1) LED;
Weiß zeigt an, dass der Verstärker eingeschaltet und betriebsbereit ist;
Gelb zeigt an, dass der Verstärker hochfährt;
Rot zeigt an, dass sich der Verstärker im Standby-Modus befindet
HI-Z (1) weiße LED;
Zeigt an, wenn der Hi-Z-Modus aktiviert ist (70 V oder 100 V)
LAN (1) weiße LED;
Zeigt an, dass das Gerät eine gültige IP-Adresse hat
AoIP (1) weiße LED;
Zeigt einen aktiven AoIP-Stream an
FEHLER (4) Rote LEDs (eine pro Lautsprecherausgang);
Zeigt an, dass der Eingangskanal einen Fehler hat oder übersteuert
SIGNAL (4) Weiße LEDs (eine pro Lautsprecherausgang);
Zeigt ein aktives Eingangssignal an
SPERRE (1) Rote LED;
Zeigt an, dass die Schiebeschalter auf der Rückseite durch programmgesteuerte oder Web-UI-Steuerung außer Kraft gesetzt werden
Lo-Z-MODI (2) Schiebeschalter, ein Schalter zur Steuerung der Kanäle 1 und 2 und ein Schalter zur Steuerung der Kanäle 3 und 4;
Wählt Stereo-, Summen- oder Brückenbetrieb:
STEREO: Das auf jedem Kanal empfangene Eingangssignal wird an seinen jeweiligen Ausgang gesendet, um in Anwendungen verwendet zu werden, bei denen eine Trennung des linken und rechten Kanals erforderlich ist.
SUM: Die an ein Kanalpaar (1 + 2 oder 3 + 4) gesendeten Eingangssignale werden summiert und an ihre jeweiligen Einzelausgänge gesendet.
BRÜCKE: Die an ein Kanalpaar (1 + 2 oder 3 + 4) gesendeten Eingangssignale werden summiert und an einen gebrückten Ausgang (1 + 2 oder 3 + 4) zur Verwendung in Hochleistungsanwendungen gesendet.
Betriebsmodus (1) Schiebeschalter;
Stellt den Verstärker auf Lo-Z- (4 oder 8 Ω) oder Hi-Z-Betrieb (70 V oder 100 V) ein
Power-Modus (1) Schiebeschalter;
Wählt den Energiesparmodus oder den Always On-Betrieb
SETUP (1) Rote LED und Taster;
Wird in einigen Wiederherstellungsverfahren verwendet

Leistung
Hauptstrom 1,2–0,6 A bei 100–240 VAC, 50/60 Hz
Leistungsaufnahme 75 W (Alle Kanäle mit 1/8 Leistung betrieben, 8 Ohm)
Umwelt
Temperatur 5 bis 40 °C (41 bis 104 °F)
Luftfeuchtigkeit 10 % bis 90 % relative Luftfeuchtigkeit (nicht kondensierend)
Wärmeableitung 130 BTU/Std
Maße
Höhe 1,74 Zoll (44 mm)
Breite 238 mm (9,38 Zoll)
Tiefe 280 mm (11,03 Zoll)
Gewicht
2,4 kg
