Produktübersicht

Der Crestron DM-NAX-4ZSP ist ein Audio-over-IP (AoIP)-Vorverstärker der nächsten Generation, der Crestron Multiroom-Audioverteilung im Netzwerk ermöglicht. Es bietet vier Line-Pegel-Ausgänge für Stereozonen (8 Kanäle). Ein dedizierter Streaming-Service-Player ermöglicht das Streamen unterschiedlicher Inhalte in jeder der vier Zonen.

Die DM NAX™-Plattform basiert auf AES67-Standards mit zusätzlicher einfacher Konfiguration über eine Webschnittstelle, SIMPL Windows, C# und/oder eine RESTful-API. Es ist kompatibel mit:

DM-NVX®-Plattform über den sekundären AES67-Audiostream
AES67-Lösungen von Drittanbietern
Dante®-Geräte über den durch Dante Controller aktivierten Kompatibilitätsmodus
An den Line-Ausgängen stehen volle DSP-Fähigkeiten zur Verfügung.

Spannungstrigger, die den 4 analogen Stereo-Line-Pegel-Ausgängen entsprechen, können verwendet werden, um angeschlossene externe Verstärker ein- und auszuschalten.

Audio-über-IP
DM NAX bringt die Audioverteilung auf eine ganz neue Ebene, indem es sie in das Netzwerk bringt. Der Umfang von DM NAX übertrifft bei weitem die Fähigkeiten früherer Generationen von Crestron Distributed Audio. DM NAX-Einheiten lassen sich in DM NVX-Geräte integrieren, um Audio aus Video-Feeds für Räume ohne Displays zu ziehen.

Streaming- und Casting-Dienste
Ein dedizierter Streaming-Service-Player für jede der Zonen, der AirPlay® 2, Internetradio, Spotify Connect™, Pandora®, SiriusXM®, TIDAL™, Deezer®, Qobuz®, Podcasts und mehr unterstützt. Das DM-NAX-4ZSP bietet Streaming, Routing, Verteilung und Vorverstärkung in einem einzigen Gerät. Streams können an andere Nicht-Streaming-AoIP-Geräte weitergeleitet werden.

Glockenspiel
Eine Bibliothek mit Glockenspielen ist in das Gerät integriert. Chimes können verschiedenen Zonen zugewiesen werden, um sie leichter identifizieren zu können. Immer wenn ein Signalton ausgelöst wird, wird das Zonenaudio abgesenkt oder angehalten, sodass der Signalton deutlich über aktive Medien gehört werden kann, bis der Signalton endet.

DSP
DSP-Funktionen wie Bass- und Höhenanhebung und -absenkung, Loudness, einstellbare Verzögerung, Ausgangsbegrenzung, Tonprofile, ein vollständiger 10-Band-EQ pro Ausgang und die Option, Line-Ausgang als festen oder variablen Pegel mit oder ohne angewendetem DSP zu haben verfügbar.

Zonen können dauerhaft zusammen gebused werden (bis zu 4 Busse pro Einheit verfügbar, und bis zu alle 4 Zonen können einem bestimmten Bus beitreten) für gleichzeitiges Routing und Steuerung oder dynamisch mit anderen Zonen für eine temporäre Sammlung von Zonen gruppiert werden, die dieselben Medien wiedergeben .

Encoder- und Decoder-Funktionalität
Das DM-NAX-4ZSP kann für den Betrieb als Netzwerk-AV-Encoder und -Decoder konfiguriert werden. Die analogen Line-Pegel-Quellen, digitalen S/PDIF-Quellen oder Medienstreams auf einem DM NAX können an jeden anderen DM NAX- oder AES67-fähigen Endpunkt im Netzwerk gesendet werden.

Hauptmerkmale
Audio-over-IP (AoIP)-Vorverstärker, bringt Crestron Multiroom Distributed Audio in das Netzwerk
Unterstützung für integrierte Streaming-Dienste
1 HE Formfaktor, geringer Stromverbrauch, kühl laufender Betrieb
Eingebaute Glockenunterstützung
Bietet vier Line-Pegel-Ausgänge für Stereozonen (8 Kanäle).
Sprachsteuerungsunterstützung für Crestron Home™ OS
Output Bussing – ermöglicht den verknüpften Betrieb mehrerer benachbarter Zonen
Stellt eine direkte Verbindung zu einem verwalteten Netzwerk her, um zu oder von anderen DM NAX™- und DM NVX®-Geräten zu routen
Interoperabel mit Dante®-Audionetzwerkgeräten über AES67-Kompatibilität
Volle DSP-Fähigkeiten
Optimierte Einrichtung und Anpassung über die Webschnittstelle des Geräts
Nahtlose Crestron-Systemintegration mit Crestron Home und SIMPL Windows-Programmierung

Lieferumfang und technische Daten

Audio
Eingangssignaltypen 4 Stereo analog (RCA);
4 digitale S/PDIF (2 TOSLINK® und 2 Koaxial)
Ausgangssignaltypen 4 analoge Stereoausgänge, Ausgänge 1 und 2 haben einen symmetrischen 5-poligen Stereo-Phoenix-Anschluss und einen unsymmetrischen RCA-Anschluss
Abtastraten und Bittiefen Digitaler Eingang (koaxial): Bis zu 192 kHz,
24-Bit;
Digitaler Eingang (optisch): Bis zu 96 kHz,
24-Bit;
Mediaplayer: Bis zu 192 kHz, 24 Bit
Quellenkompensation ±10,0 dB pro Eingang
Eingangsüberwachung Quellensignalerkennung
Frequenzgang 20 Hz bis 20 kHz ±0,2 dB
Klirrfaktor 0,006 %
Rauschabstand 110 dB digitaler Eingang, 108 dB analoger Eingang
Zone Volume Level Control -80,0 bis +20,0 dB, einstellbar von 0 % bis 100 % plus Stummschaltung
Bassregelung ±12,0 dB
Höhenregler ±12,0 dB
Lautheitskompensation ein/aus
Dynamikbereichssteuerung Aus/Niedrig/Mittel/Hoch
Balanceregler links/rechts einstellbar
Klangprofile Flach, Klassik, Jazz, Pop, Rock, Spoken Word
EQ-Filtertypen EQ, High Pass, Low Pass, Treble Shelf, Bass Shelf, Notch
EQ Mittenfrequenz 10 bis 20.000 Hz pro Band
EQ-Verstärkung +20/-40 dB pro Band
EQ-Bandbreite 0,1 bis 4,0 Oktaven pro Band
Bus-Lautstärke-Offset ±12,0 dB pro Zone für Ausgangs-Busse
Kommunikation
Ethernet Für Steuerung, AoIP und/oder Konsole, 100/1000 Mbit/s, automatische Umschaltung, automatische Aushandlung, automatische Erkennung, Voll-/Halbduplex, DHCP
USB Für die Konfigurationsverwaltung

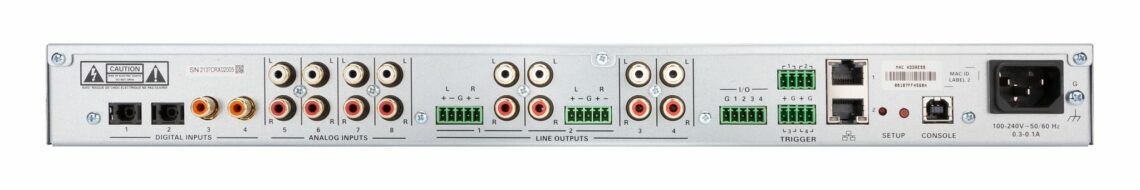

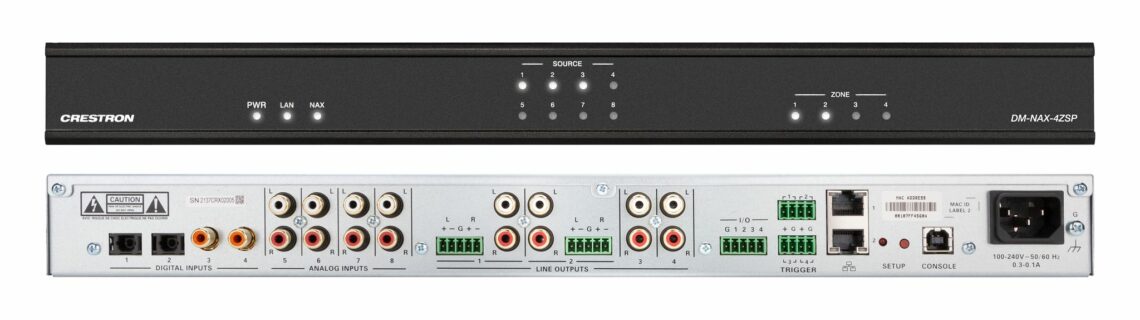

Anschlüsse
SPDIF-QUELLEN 1 – 2 (2) JIS F05-Buchse (TOSLINK) Glasfaseranschluss;
Optischer digitaler S/PDIF-Audioeingang
SPDIF-QUELLEN 3 – 4 (2) Cinch-Buchse;
Koaxiale digitale S/PDIF-Audioeingänge;
Eingangsimpedanz: 75 Ohm
ANALOGQUELLEN L/R 5 – 8 (8) RCA-Buchsen mit (4) unsymmetrischen Stereo-Audioeingängen mit Line-Pegel;
Eingangsimpedanz: 10k Ohm;
Maximaler Eingangspegel: 2 Vrms
ANALOG OUT L/R 1 – 4 (8) RCA-Anschlüsse, weiblich;
Umfasst (4) unsymmetrische Stereo-Audioausgänge mit Line-Pegel (spiegeln die entsprechenden verstärkten Ausgangspaare 1 – 4);
Ausgangsimpedanz: 100 Ohm;
Maximaler Ausgangspegel: 2 Vrms
ANALOG OUT L/R 1 – 2 (2) 5-polige, abnehmbare 3,5-mm-Klemmenblöcke;
Symmetrische Stereo-Audioausgänge mit Line-Pegel (spiegeln die entsprechenden unsymmetrischen Ausgangspaare 1 – 2);
Ausgangsimpedanz: 150 Ohm;
Maximaler Ausgangspegel: 4 Vrms
Ethernet 1 (1) 8-adrige RJ45-Buchse;
100Base-T/1000Base-TX-Ethernet-Port
Ethernet 2 (1) 8-adrige RJ45-Buchse;
100Base-T/1000Base-TX-Ethernet-Anschluss
USB (1) USB-Typ-B-Anschluss, weiblich;
USB-Computerkonsolenanschluss (Kabel im Lieferumfang enthalten);
Nur für die Einrichtung
100-240 V~50/60 Hz Universal-Wechselstrom (1) IEC 60320 C14 Hauptstromeingang, passend für abnehmbares Netzkabel (im Lieferumfang enthalten)
G 6-32 Schraube, Chassis-Erdungsöse

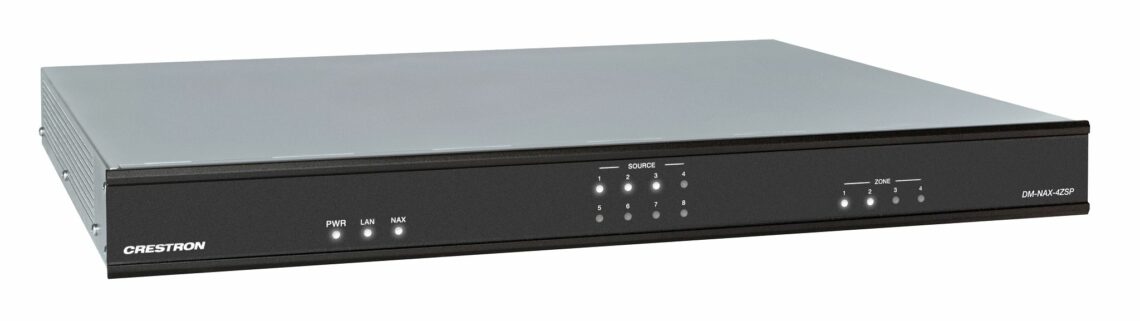

Bedienelemente und Anzeigen
PWR (1) LED. Weiß zeigt an, dass das Gerät mit Audiodurchgang eingeschaltet ist. Rot zeigt an, dass sich das Gerät im Standby-Modus befindet. Aus zeigt an, dass das Netzteil keinen Strom liefert.
LAN (1)-LED. Weiß zeigt an, dass das Gerät eingeschaltet ist und eine gültige IP-Adresse hat. Aus zeigt an, dass das Gerät nicht mit einem Netzwerk verbunden ist oder die IP-Adresse ungültig ist.
NAX (1) LED. Weiß zeigt an, dass Audio-over-IP-Datenverkehr in das DM NAX-Gerät ein- oder ausgeht (wenn Audio-over-IP-Streams aus dem Gerät übertragen oder von dem Gerät empfangen werden, leuchtet die NAX-LED weiß). Aus zeigt an, dass kein Audio-over-IP-Verkehr in die DM NAX-Einheit ein- oder ausgeht.
QUELLE 1-8 (8) LEDs. Weiß zeigt das Vorhandensein eines Signals am angegebenen Eingang/Quelle an. Rot zeigt an, dass an einem analogen Eingang ein Clipping oder an einem digitalen Eingang ein Bitstream-Problem vorliegt. Aus zeigt an, dass am angegebenen Eingang/Quelle kein Signal erkannt wird.
ZONE 1-4 (4) LEDs. Weiß zeigt an, dass in der angezeigten Zone Audio ausgegeben wird. Rot zeigt an, dass Clipping im Ausgangsaudio erkannt wird.
SETUP-LED (1). Rot blinkend zeigt an, dass ein Netzwerk-Reset oder eine Werkswiederherstellung über die benachbarte SETUP-Taste eingeleitet wurde.
Leistung
Leistungsaufnahme 15,9 W
Umwelt
Temperatur 0° bis 40°C (32° bis 104°F)
Luftfeuchtigkeit 10 % bis 90 % relative Luftfeuchtigkeit (nicht kondensierend)
Wärmeableitung 57 BTU/Std

Konstruktion
Gehäuse Metall, schwarze und silberne Oberfläche, belüftete Seiten
Montage 1 HE Rack-montierbar
Maße
Höhe 1,73 Zoll (44 mm)
Breite 19 Zoll (482 mm)
17,28 Zoll (439 mm) ohne Rack-Ohren
Tiefe 368 mm (14,50 Zoll)
Gewicht
3,65 kg
