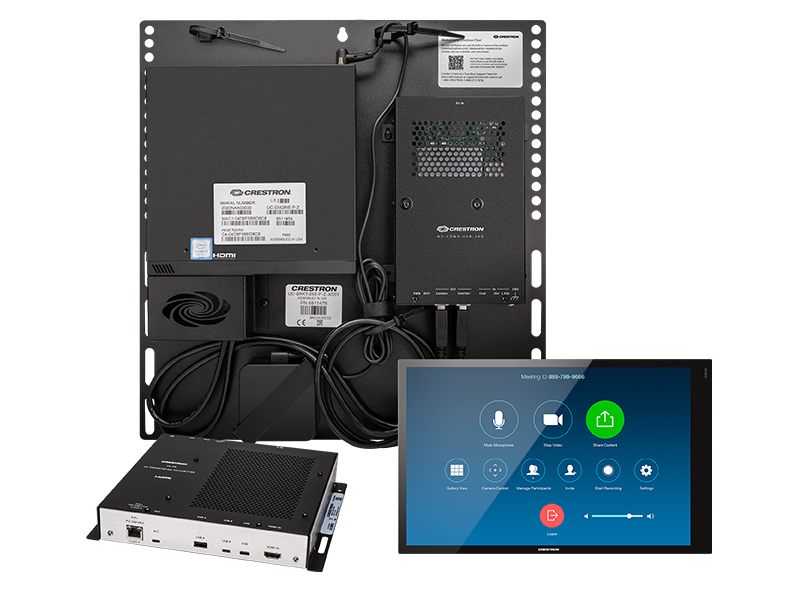

Das Crestron Flex UC-CX100-Z-WM Videokonferenzsystem für Zoom und BYOD Bring your own device bietet eine anpassbare Konferenzraumlösung für die Verwendung mit der intelligenten Kommunikationsplattform Zoom. Es unterstützt Einzel- oder Doppelvideodisplay1 und verfügt über einen 10,1-Zoll-Touchscreen zur Wandmontage, einen UC Präsentation Transmitter und eine UC Bracket Assembly.
als Integrationslösung für Zoom und BYOD in großen Konferenzräumen
Das Crestron Flex UC-CX100-Z-WM System bietet eine anpassbare Konferenzraumlösung für die Verwendung mit der intelligenten Kommunikationsplattform Zoom. Es unterstützt Einzel- oder Doppelvideodisplays1 und verfügt über einen 10,1-Zoll-Touchscreen (TSW-1070-B-S) zur Wandmontage und eine UC-Halterung (UC-BRKT-260-P-T-ASSY).
Native Zoom-Rooms-Erfahrung
Das UC-CX100-T-WM System bietet die gesamte UC-Erfahrung von Zoom Rooms für jeden Meetingbereich in einem Unternehmen.
Benutzerdefinierte Raumintegration
Das UC-CX100-Z-System bietet die wesentlichen Komponenten, die für die Gestaltung eines vollständig benutzerdefinierten Videokonferenzraums mit Anzeigegeräten, Kameras, Lautsprechern, Mikrofonen und anderen AV-Geräten Ihrer Wahl erforderlich sind. Es können alle mit Zoom kompatiblen USB-Kameras und USB-Audiokonferenzschnittstellen (oder Freisprecheinrichtungen) verwendet werden.
Intuitive Benutzeroberfläche
Der Crestron® Touchscreen (TSW-1070-B-S) verfügt über ein großes kapazitives Touchscreen-Display (257 mm) und bietet eine hervorragende Konferenzsteuerung in Besprechungsräumen, Gruppenräumen und Executive Offices. Der Touchscreen bietet auch eine optionale Steuerung der Raumbeleuchtung, der Jalousien, Thermostate und anderer Geräte.2
Vereinfachte Bereitstellung
Die UC-Halterungsbaugruppe (UC-BRKT-260-P-T-ASSY) bietet vormontierte Komponenten auf einer montagefertigen Halterung, um die Installation zu vereinfachen. Die Baugruppe kann an einer Wand montiert oder an der Rückseite des Anzeigegeräts angebracht werden. Die direkte Verbindungsmethode von Crestron vereinfacht die Installation mit einer einzigen Verbindung vom Touchscreen zur UC-Halterungsbaugruppe weiter.3
Integration des Crestron-Steuerungssystems
Der UC-CX100-Z-WM kann in ein Crestron-Steuerungssystem integriert werden, um die Touchscreen-Steuerung von Raumbeleuchtung, motorisierten Fensterläden, Klimaregelung, AV und anderen Annehmlichkeiten zu ermöglichen.2
Bringen Sie Ihr eigenes Gerät mit (BYOD)
Konferenzraumbesucher können ihren Laptop an das Crestron Flex-System anschließen, um ihre eigene UC-Konferenzplattform zu verwenden. Der UC Presentation Transmitter (UC-PR) wechselt zur UC-Plattform des angeschlossenen Laptops und kehrt nach dem Trennen der Verbindung zur nativen Microsoft Teams Rooms-Plattform zurück.
Sicherheit für Unternehmen
Crestron Flex ist eine Unternehmenslösung, die in Zusammenarbeit mit Microsoft® entwickelt wurde, um sich nahtlos in jede Softwarebereitstellung von Microsoft Teams Rooms zu integrieren. Crestron Flex ist ideal für den Masseneinsatz in Unternehmen, Universitäten, medizinischen, militärischen oder staatlichen Einrichtungen jeder Größe ausgestattet.
Einfache Bereitstellung und Geräteverwaltung
Der XiO Cloud-Dienst4 ist ein IoT-Cloud-basierter Bereitstellungsdienst, mit dem Installateure und IT-Manager problemlos Tausende von Geräten bereitstellen und verwalten können. Der XiO Cloud-Dienst ermöglicht Systemwarnungen, Netzwerkverwaltung und -bereitstellung sowie das Pairing eines Steuergeräts mit der UC Engine des Systems. Systemupdates werden durch Windows®-Softwareupdates gesteuert.
Besuchen Sie www.crestron.com/xiocloud für weitere Informationen.
Premium-Support
Crestron Flex Care ist ein optionaler Abonnementdienst, der automatisch jährlich erneuert wird und technischen Support rund um die Uhr bietet, eine erweiterte Garantie von fünf Jahren auf Crestron®-Hardware, beschleunigten Austausch im Voraus und einen ermäßigten Preis für den Support vor Ort.
Besuchen Sie www.crestron.com/flexcare für weitere Informationen.
Dual Control Option
Ein TS- oder TSW-Serie-7-Zoll- oder 10,1-Zoll-Touchscreen kann der Lösung als zusätzlicher Kontrollpunkt für die Microsoft Teams Rooms-Umgebung hinzugefügt werden.2, 3
Enthaltene Komponenten
TSW-1070-B-S 257 mm Tisch-Touchscreen, schwarz
UC-BRKT-260-P-T-ASSY UC-Halterungsbaugruppe für Zoom-Systeme, bestehend aus:
UC-ENGINE-P-T: UC Engine für Zoom
ADPT-USB-ENET: USB-zu-Ethernet-Adapter
HD-CONV-USB-260: CAT5-zu-USB 3.0-Konverter für die Aufnahme von Inhalten
Montageteile
UC-PR UC Präsentationssender
CBL-4K-DP-HD-6-Aktivkonverterkabel, DisplayPort ™ zu HDMI, 18 Gbit / s, 1,8 m
CBL-CAT5E-7 (2) Ethernet-LAN-Kabel für UC-Engine, RJ45-zu-RJ45, schwarz, 2,1 m (7 Fuß)
CBL-HD-6 HDMI-Schnittstellenkabel, 1,8 m
DM-CBL-ULTRA-PC-20 (2) Ethernet-LAN-Kabel, CAT6a, RJ45-zu-RJ45, blau, 20 Fuß (6,1 m)
Tisch-Touchscreen
Touchscreen 257 mm diagonales kapazitives Multi-Touch-TFT-Aktivmatrix-Farb-LCD mit Diagonale, 1920 x 1200 Pixel
Benutzeroberfläche Benutzeroberfläche von Microsoft Teams sowie optionale Crestron Smart Graphics®-Raumsteuerungs-Benutzeroberfläche2
Ethernet 100 Mbit / s, automatische Umschaltung, automatische Aushandlung, automatische Erkennung, Voll- / Halbduplex, TCP / IP, UDP / IP, CIP, DHCP, SSL, TLS, SSH, SFTP (SSH-Dateiübertragungsprotokoll), IEEE 802.1X, SNMP, IPv4 oder IPv6, Active Directory®-Dienstauthentifizierung, HTTPS-Webbrowser-Setup, XiO Cloud®-Client, IEEE 802.3at-kompatibel
Power over Ethernet IEEE 802.3at Typ 2-kompatibles PoE + PD (Powered Device);
Normalerweise werden 15 W von einer 802.3at-PSE vom Typ 2 mit erweiterter LLDP-Energieverwaltung angefordert.
Bei aktivierter Raumplanung und aktiviertem USB werden 18 W von einer 802.3at Typ 2-PSE mit LLDP angefordert.
Fordert 30 W (PoE + Klasse 4) von einer 802.3at Typ 2-PSE ohne LLDP an;
Fordert 15,4 W (PoE-Klasse 0) von einer 802.3af-PSE (oder 802.3at-Typ-1-PSE) an
Stromversorgung Stromversorgung über PoE-Passthrough auf dem UC-PR
Konstruktion Kunststoff, glatte schwarze Oberfläche, randloses Glas mit schwarzer Einfassung
Abmessungen Höhe: 134 mm
Breite: 9,63 Zoll (245 mm)
Tiefe: 119 mm
Gewicht 1105 g
UC-Halterung
Mini-PC Intel Core®-Prozessor mit Windows® 10 IOT Edition-Betriebssystem
UC-Client Microsoft Teams Räume mit Skype for Business-Softwarefunktionalität
Management Client XiO Cloud-Dienst
Inhalt HDMI-Eingang über CAT5 in USB 3.0-Konverter aufnehmen (Modell HD-CONV-USB-260)
Display-Ausgang Unterstützung für Einzel- oder Doppeldisplays
Anzeigeausgangsauflösung 1080p
Leistung 90 W über externen 100-240 VAC, 50/60 Hz Adapter (im Lieferumfang enthalten)
Konstruktion Metallhalterung, schwarz, vormontiert mit UC-ENGINE-P-T und HD-CONV-USB-260
Montage Oberflächenwandhalterung hinter dem Anzeigegerät oder Befestigung an der Rückseite des Anzeigegeräts über die Schrauben, mit denen das Display an einer VESA®-kompatiblen Displayhalterung befestigt ist;
Die Halterung enthält Befestigungslöcher an beiden Seitenkanten, die vertikal 100, 200 und 300 mm voneinander entfernt sind, um die Befestigung an beiden Seiten der Display-Montageplatte zu ermöglichen
Abmessungen Höhe: 381 mm
Breite: 368 mm (14,50 Zoll)
Tiefe: 44 mm
UC Präsentationssender
Videoeingangssignaltypen HDMI, DisplayPort 1.2 über USB Type-C®-Anschluss
Videoausgangssignaltypen HDMI über CAT5
Auflösung 1080p
Schutz von Videoinhalten HDCP 1.4 und HDCP 2.2
Audioeingangssignaltypen HDMI, DisplayPort 1.2 über USB-Typ-C-Anschluss
Audioausgangssignaltypen HDMI über CAT5
Kommunikations-Ethernet: 100 Mbit / s, automatische Umschaltung, automatische Aushandlung, automatische Erkennung
HDMI über CAT5: HDCP, Ethernet
HDMI: HDCP
USB: USB 2.0 und USB 3.0
Anschlüsse LAN PoE: (1) 8-poliger RJ-45-Anschluss, Buchse;
ACC: (1) USB 3.0 Typ B-Anschluss, Buchse;
Nur zum Laden der Firmware;
USB A: (1) USB 2.0 Typ A-Anschluss, Buchse;
USB B: (1) USB 2.0 Typ B-Anschluss, Buchse;
USB: (1) USB 2.0 Typ C-Anschluss, Buchse;
HDMI IN: (1) HDMI Typ A, weiblich;
Zum Empfang: (1) 8-poliger RJ-45-Stecker, Buchse;
Stromanschluss: (1) Gleichstromanschluss;
LAN: (1) 8-poliger RJ-45-Stecker, Buchse;
Masse: (1) 6-32 Schraube
Anzeigen PWR: (1) Grüne LED zeigt die über die Stromversorgung gelieferte Betriebsleistung an
Ethernet: (2) LEDs am RX-Port;
Grün zeigt den Ethernet-Verbindungsstatus an.
Gelb zeigt die Ethernet-Aktivität an
Stromversorgung 24 VDC, 3,75 A, 100-240 VAC, 90 W.
Geräteladung Bis zu 60 W für Geräte, die über einen USB-C®-Anschluss angeschlossen sind
Konstruktion Metall, schwarz lackiert, integrierte Befestigungsflansche;
Belüftet oben, vorne, unten und an den Seiten
Montage Aufputz zur Montage unter dem Tisch;
Wird an einer einzelnen Rackschiene befestigt
Abmessungen Höhe: 40 mm
Breite: 235 mm (9,25 Zoll)
Tiefe: 208 mm (8,20 Zoll)
