Crestron bietet mit dem NVX-D10 Empfänger einen zuverlässige, leistungsstarker AV-over-IP-Empfänger, der 1080p 4:4:4-Video über Standard-Gigabit-Ethernet ohne wahrnehmbare Latenz oder Qualitätsverlust empfängt. Unterstützt HDCP 1.4 und bietet eine sichere 1080p-Signal-Routing-Lösung für unternehmens- und campusweite Content-Distributionsanwendungen.

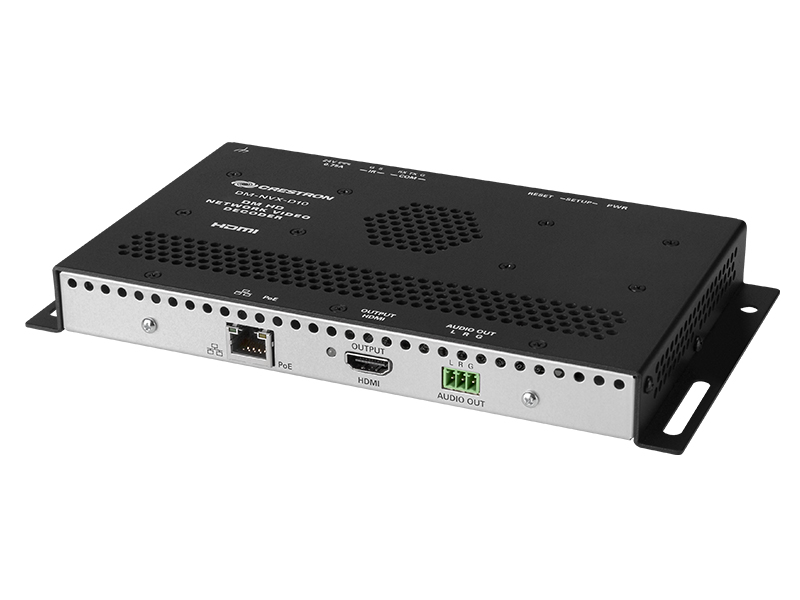

Der Crestron DM-NVX-D10 ist ein kompakter AV-over-IP-Decoder, der für den Empfang von Videos mit Auflösungen von bis zu 1080p 4:4:4 über Standard-Gigabit-Ethernet entwickelt wurde. Mit sicherer webbasierter Steuerung und Verwaltung, einem HDMI®-Ausgang, einem analogen Audioausgang, AES67-Sende- und -Empfangsfunktionen und Kupfer-Ethernet-Konnektivität mit PoE-Unterstützung bietet der DM-NVX-D10 eine Decoderlösung, die Preis- und Leistungsoptimierung in eine DM NVX-Netzwerk-AV-Installation beliebiger Größe.1
1080p60-Videoleistung in Echtzeit
Ein DM NVX-System ist auf Stabilität und ultimative Zuverlässigkeit ausgelegt. Zeilensynchronisierte Ausgänge sorgen für eine perfekte Synchronisierung von Inhalten über mehrere Displays für Anwendungen wie Digital Signage. Variable Multicast TTL (Time To Live) ermöglicht die Durchquerung mehrerer Netzwerkrouter für optimale Flexibilität.
Sicherheit auf Unternehmensniveau
Mit erweiterten Sicherheitsfunktionen und -protokollen wie 802.1X-Authentifizierung, Active Directory®-Anmeldedatenverwaltung, AES-128-Inhaltsverschlüsselung, PKI-Authentifizierung, TLS, SSH und HTTPS bietet ein DM NVX-System eine echte Netzwerk-AV-Lösung der Enterprise-Klasse, die entwickelt wurde, um alle Anforderungen zu erfüllen anspruchsvolle IT-Richtlinien.
Decoder-Funktionalität
Der DM-NVX-D10 bietet Decoderfunktionalität, die für die Verwendung mit dem DM-NVX-E10-Encoder entwickelt wurde. Sowohl das DM-NVX-D10 als auch das DM-NVX-E10 unterstützen Auflösungen bis zu 1080p60. Der DM-NVX-D10 empfängt ein Signal vom DM-NVX-E10 und leitet es über den HDMI-Ausgang an ein lokales Anzeigegerät weiter.
HINWEIS: Neben dem DM-NVX-E10 ist das DM-NVX-D10 auch mit anderen DM NVX-Produkten interoperabel, die als Encoder fungieren können. Die Auflösung des Encoders muss so konfiguriert werden, dass sie die Auflösung des DM-NVX-D10 nicht überschreitet. Wenn das DM-NVX-D10 mit einem anderen DM-NVX-Encoder als dem DM-NVX-E10 oder DM-NVX-E20 verwendet wird, muss auch der Stream-Typ des Encoders für die Zusammenarbeit mit dem DM-NVX-D10 konfiguriert werden. Die Konfiguration des Encoders erfolgt über das Webinterface oder ein Steuerungssystem. (Die Konfiguration der DM-NVX-35x[C]-Encoder-Interoperabilität mit dem DM-NVX-D10 wird in einer zukünftigen Version unterstützt.)
Es wird empfohlen, den DM-NVX-D10 nicht mit 4K60 4:4:4-Encodern (zum Beispiel DM-NVX-36x[C]) oder 4K60 4:2:0-Encoder (DM-NVX-E20 .) zu verwenden ), um die von den 4K60 4:4:4- und 4:2:0-Encodern unterstützten höheren Auflösungen beizubehalten.
HINWEIS: Der HDMI-Ausgang unterstützt keine Videoskalierung.
Analoges Audio-De-Embedding
Der analoge Audioausgang liefert ein Stereo-Line-Level-Signal zur Speisung eines lokalen Soundsystems oder einer Soundbar. Die Ausgabelautstärke ist über ein Steuerungssystem oder einen Webbrowser einstellbar.2
7.1 Surround-Sound-Audio
Die DM NVX-Technologie unterstützt den verlustfreien Transport von 7.1-Surround-Sound-Audiosignalen, einschließlich Dolby® TrueHD, Dolby Atmos®, DTS HD®, DTS:X® und unkomprimiertes lineares PCM.
AES67 Audio Embedding oder De-Embedding
Die AES67-Unterstützung ermöglicht die Übertragung der ausgewählten Audioquelle als 2-Kanal-AES67-Quelle, während ein weiterer 2-Kanal-AES67-Audiostream von einem Crestron DSP oder einem anderen Drittanbietergerät empfangen wird. Der empfangene AES67-Audiostream kann mit dem Videosignal kombiniert und anschließend über den HDMI-Ausgang und den analogen Audioausgang ausgegeben werden.
HINWEIS: Ein AES67-Stream, der von einem DM NVX-Endpunkt empfangen wird, kann von diesem Endpunkt nicht übertragen werden.
Kupfer-Ethernet-Konnektivität
Das DM-NVX-D10 umfasst einen RJ-45 1000BASE-T-Ethernet-Port.1 Der Port ist PoE-kompatibel, sodass das Gerät über einen PoE-Ethernet-Switch mit Strom versorgt werden kann.3 Informationen zu Netzwerkanforderungen und Richtlinien finden Sie im DM NVX AV-over-IP System Design Guide, Doc. 7977.
Automatische Punkt-zu-Punkt-Konnektivität mit dem DM-NVX-E10
Die Punkt-zu-Punkt-Konnektivität ermöglicht die direkte Verbindung des DM-NVX-D10 mit einem DM-NVX-E10 zum Streamen von Video und Audio. Anstatt mit einem Ethernet-Switch verbunden zu sein, wird der 1000BASE-T-Ethernet-Port des DM-NVX-D10 direkt mit dem 1000BASE-T-Port des DM-NVX-E10 verbunden. Standardmäßig erkennt der Punkt-zu-Punkt-Modus automatisch, ob ein DM-NVX-D10 direkt mit dem DM-NVX-E10 oder einem 1000BASE-T-Switch verbunden ist. Wenn eine direkte Verbindung zwischen DM-NVX-D10 und DM-NVX-E10 erkannt wird, arbeiten die Geräte im Point-to-Mode, ohne dass eine zusätzliche Konfiguration erforderlich ist. Über das Webinterface oder ein Steuerungssystem kann der Punkt-zu-Punkt-Modus deaktiviert oder die automatische Erkennung der Punkt-zu-Punkt-Konnektivität aktiviert werden.

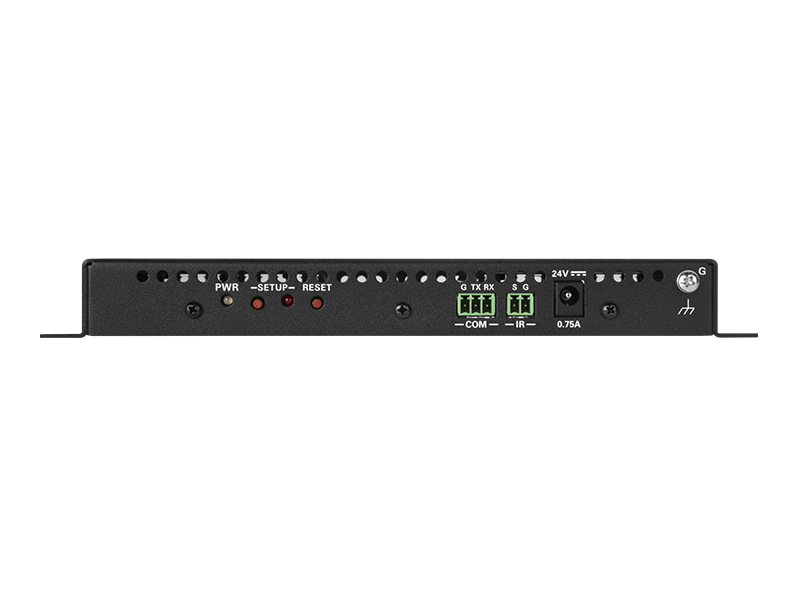

Gerätesteuerung über RS-232, IR und CEC
Das DM-NVX-D10 verfügt über integrierte COM- (RS-232) und IR-Anschlüsse zur Steuerung von Geräten unter der Verwaltung eines Steuersystems. Zusätzliche Steuerungsmöglichkeiten bietet CEC (Consumer Electronics Control) über den HDMI-Anschluss. Unter der Verwaltung eines Steuersystems kann der DM-NVX-D10 das Anzeigegerät über CEC steuern, wodurch möglicherweise keine dedizierten seriellen Kabel oder IR-Sender benötigt werden.
Der COM-Port, IR-Port und CEC über den HDMI-Ausgang können auch das automatische Ein- oder Ausschalten des Anzeigegeräts ohne Verwendung eines Steuersystems ermöglichen.
Webbasierte Einrichtung
Die Einrichtung des DM-NVX-D10 erfolgt über einen Webbrowser. Die vollständige Kontrolle und Überwachung des Geräts wird durch die Integration mit einem Steuerungssystem oder mit einer virtuellen DM NVX Director™-Switching-Appliance ermöglicht.
Optimiertes Management mit DM NVX Director Virtual Switching Appliances
Die Verwendung einer virtuellen DM NVX Director-Switching-Appliance (DM-NVX-DIR-80, DM-NVX-DIR-160 oder DM-NVX-DIR-ENT) rationalisiert den gesamten Konfigurations- und Steuerungsprozess. Eine DM NVX Director-Appliance bietet einen zentralen Verwaltungspunkt und ermöglicht die Erstellung mehrerer virtueller Kreuzschienen über ein benutzerfreundliches webbasiertes Portal.
Kompaktes, oberflächenmontierbares Design

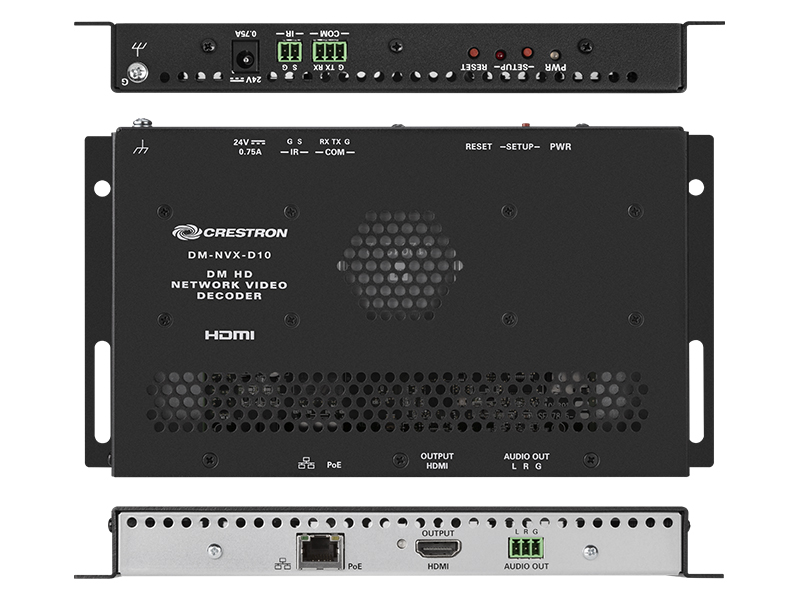

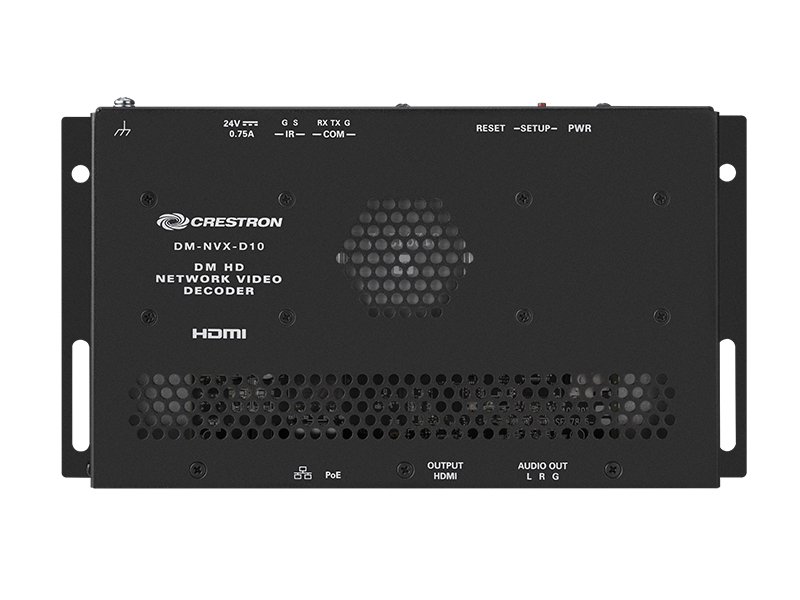

Der DM-NVX-D10 lässt sich bequem an einer ebenen Fläche oder Rackschiene montieren und passt problemlos hinter einen Flachbildschirm, über einen deckenmontierten Projektor oder in einen AV-Wagen oder Geräteschrank. Alle Anschlüsse und LED-Anzeigen befinden sich auf der Vorder- und Rückseite des Geräts und bieten optimalen Zugang und Sichtbarkeit für eine saubere, wartungsfreundliche Installation. Die Stromversorgung erfolgt über oder ein optionales Netzteil (separat erhältlich).3
Weitere Informationen zur DM NVX-Technologie und der DM NVX-Produktfamilie finden Sie auf der DM NVX-Webseite unter www.crestron.com/nvx
Hauptmerkmale
Unterstützung von Videoauflösungen bis zu 1080p 4:4:4 über Standard-Gigabit-Ethernet
Echtzeit-Videoleistung über das Netzwerk
Sicherheit der Enterprise-Klasse, einschließlich 802.1X, Active Directory® Credential Management, TLS und AES-128
HDCP 1.4-Konformität
Decoderfunktionalität für die Verwendung mit dem DM-NVX-E10-Encoder und Unterstützung für andere DM NVX®-Produkte, die als Encoder fungieren können
Ein HDMI®-Ausgang
Analoges Audio-De-Embedding
7.1 Surround-Sound-Audio
AES67 Audio Embedding oder De-Embedding
Kupfer-Ethernet-Konnektivität mit PoE-Unterstützung
Automatische Punkt-zu-Punkt-Konnektivität mit dem DM-NVX-E10
Gerätesteuerung über RS-232, IR und CEC
Einfache Einrichtung über integrierte Webseiten
Kompatibilität mit Crestron® 3-Serie® oder neueren Steuerungssystemen
Optimiertes Management mit virtuellen DM NVX Director™-Switching-Appliances
Unterstützung der .AV Framework™-Technologie
XiO Cloud®-Serviceunterstützung
Crestron Home™ OS-Unterstützung
API für die volle Kontrolle des DM-NVX-D10
Kompaktes, oberflächenmontierbares Design
Stromversorgung über PoE oder optionales Netzteil (separat erhältlich)
Decoding
Stream Interoperability Default support for DM-NVX-E10 and DM-NVX-E20;
Support available for 4K60 4:4:4 encoders when using DM-NVX-D10 supported resolutions (DM-NVX-35x[C] encoders to be supported in a future release)
Video Resolutions Up to 1920x1080@60Hz (1080p), 4:4:4 color sampling, and Deep Color support
Audio Formats Primary multichannel (up to 8-channel LPCM or encoded HBR 7.1 surround sound)
Bit Rates 200 to 950 Mbps
Streaming Protocols RTP, SDP
Container MPEG-2 transport stream (.ts)
Session Initiation Multicast via secure RTSP
Copy Protection HDCP 1.4, AES-128, PKI
Video
Output Signal Types HDMI with Deep Color and 1080p60 support (DVI compatible)
Copy Protection HDCP 1.4
Resolutions, Progressive 640x480@60Hz, 720x480@60Hz (480p), 720x576@50Hz (576p), 800x600@60Hz, 848x480@60Hz, 852x480@60Hz, 854x480@60Hz, 1024x768@60Hz, 1024x852@60Hz, 1024x1024@60Hz, 1280x720@50Hz (720p50), 1280x720@60Hz (720p60), 1280x768@60Hz, 1280x800@60Hz, 1280x960@60Hz, 1280x1024@60Hz, 1360x768@60Hz, 1365x1024@60Hz, 1366x768@60Hz, 1400x1050@60Hz, 1440x900@60Hz, 1600x900@60Hz, 1600x1200@60Hz, 1680x1050@60Hz, 1920x1080@24Hz (1080p24), 1920x1080@25Hz (1080p25), 1920x1080@50Hz (1080p50), 1920x1080@60Hz (1080p60), 1920x1200@60Hz, 2048x1080@24Hz, 2048x1152@60Hz, plus any other resolution allowed by HDMI up to 165MHz pixel clock
Audio
Ausgangssignaltypen HDMI, analoges Stereo
Digitale Formate Dolby Digital®, Dolby Digital EX, Dolby Digital Plus, Dolby TrueHD, Dolby Atmos, DTS®, DTS ES, DTS 96/24, DTS HD High Res, DTS HD Master Audio, DTS:X, LPCM bis zu 8 Kanäle
Analoge Formate Stereo 2-Kanal
Digital-Analog-Wandlung 24-Bit 48 kHz
AES67 24-Bit 48 kHz
Analoge Leistung Frequenzgang: 20 Hz bis 20 kHz ±0,5 dB
S/N-Verhältnis: >95 dB 20 Hz bis 20 kHz A-bewertet
Klirrfaktor+N: <0,0005 % bei 1 kHz Stereotrennung: >90 dB
Analoge Ausgangslautstärkeeinstellung -80 bis +20 dB
Kommunikation
Ethernet 100/1000 Mbit/s, automatische Umschaltung, automatische Aushandlung, automatische Erkennung, Voll-/Halbduplex, TCP/IP, UDP/IP, sicheres CIP, DHCP, SSL, TLS, SSH, SFTP (SSH File Transfer Protocol), IEEE 802.1X, IPv4, Active Directory-Authentifizierung, variable Multicast-TTL, HTTPS-Webbrowser-Setup und -Steuerung, Crestron 3-Serie oder neuere Steuerungssystemintegration
RS-232 2-Wege Gerätesteuerung und Überwachung bis 115,2 k Baud
IR/Seriell 1-Weg Gerätesteuerung über Infrarot bis 1,1 MHz oder seriell TTL/RS-232 (0-5 V) bis 19,2k Baud (über Steuerung)
HDMI HDCP 1.4, EDID, CEC
DM NVX
(über Ethernet) HDCP 1.4, AES-128 AV-Inhaltsverschlüsselung mit PKI-Authentifizierung, RTP, sicheres RTSP, SDP, ONVIF, IGMPv2, IGMPv3, SMPTE 2022
Anschlüsse
Ethernet (1) 8-poliger RJ-45-Anschluss, weiblich;
100BASE-TX/1000BASE-T Ethernet-Port;1
PoE PD (Powered Device)-Port;
IEEE 802.3af Typ 1 PoE Klasse 3 (12,95 W) konform;
Kompatibel mit PoE-kompatiblem Ethernet-Switch oder PoE PSE3 von Drittanbietern
HDMI-AUSGANG (1) HDMI-Typ-A-Anschluss, weiblich;
Digitaler HDMI-Video-/Audioeingang (DVI-kompatibel)4
AUDIO OUT (1) 3-poliger, abnehmbarer 3,5-mm-Klemmenblock;
Unsymmetrischer Stereo-Line-Level-Audioausgang;2
Ausgangsimpedanz: 100 Ohm unsymmetrisch;
Maximaler Ausgangspegel: 2 Vrms unsymmetrisch
IR (1) 2-poliger abnehmbarer 3,5-mm-Klemmenblock;
IR/Serieller Anschluss;
IR-Ausgang bis 60kHz;
1-fach seriell TTL/RS-232 (0-5 V) bis 1920 Baud;
IRP2-Emitter separat erhältlich
COM (1) 3-poliger abnehmbarer 3,5-mm-Klemmenblock;
Bidirektionaler RS-232-Port;
Bis zu 115,2 k Baud
24V 0,75A (1) 2,1 x 5,5 mm Gleichstromanschluss;
24 VDC Stromeingang;
Netzteil PW-2407WU (separat erhältlich)
G (1) 6-32 Schraube;
Chassis-Erdungskabel
