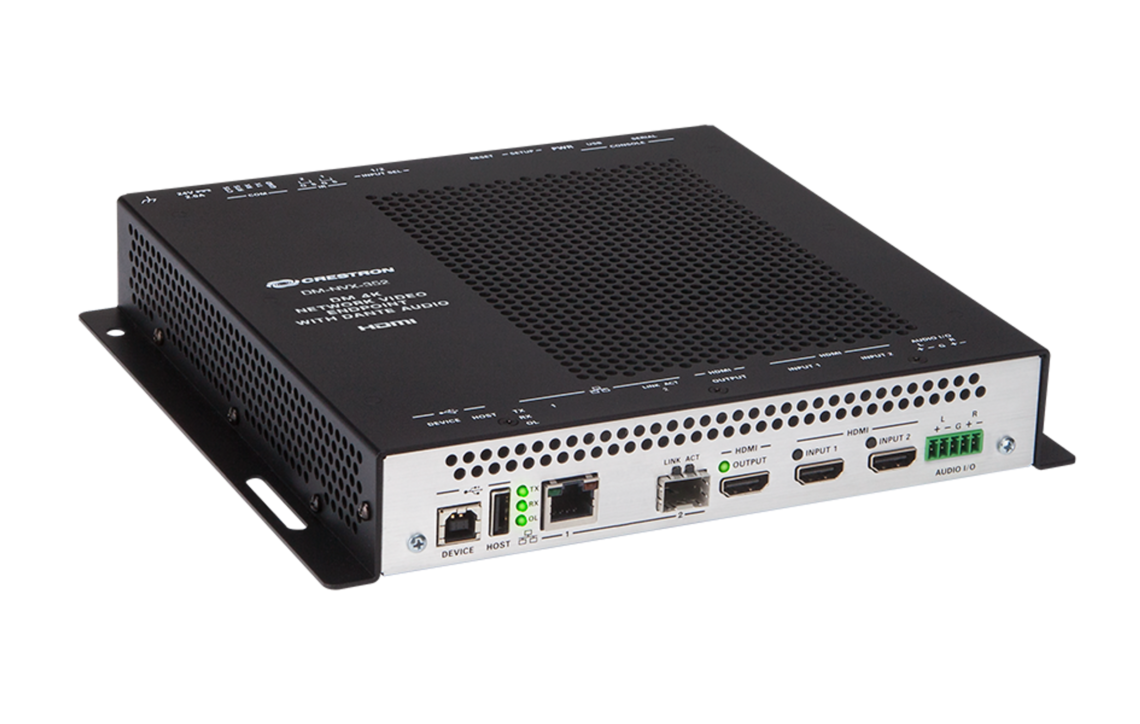

Crestron NVX-352 Encoder/Decoder mit Dante

Die Crestron® DM NVX®-Technologie transportiert ultrahochauflösendes 4K60 4: 4: 4-Video über Standard-Gigabit-Ethernet ohne wahrnehmbare Latenz oder Qualitätsverlust. Unter Verwendung von Standard-Netzwerk-Switches und CAT5e-UTP-Verkabelung bietet ein DM NVX-System eine leistungsstarke virtuelle Matrix-Routing-Lösung, die wirtschaftlich vorteilhaft und für jede unternehmens- oder campusweite 4K-Inhaltsverteilungsanwendung unendlich skalierbar ist. Professionelle Onboard-Skalierung, High Dynamic Range-Unterstützung (HDR10) und HDCP 2.2-Konformität gewährleisten ein Höchstmaß an Bildqualität und Kompatibilität für alle heutigen Medienquellen.

Der DM-NVX-352 ist ein kompakter AV-über-IP-Codierer / -Decodierer, der entweder als Sender oder als Empfänger fungiert. Der DM-NVX-352 kann eine Netzwerk-AV-Installation jeder Größe verarbeiten und bietet Funktionen wie sichere webbasierte Steuerung und Verwaltung, automatisch umschaltende HDMI®-Eingänge, einen skalierenden HDMI-Ausgang, Videowandverarbeitung, einen analogen Audioeingang oder Ausgabe, native Dante®- oder AES67-Sende- und Empfangsfunktion, USB 2.0- und KVM-Integration sowie Unterstützung für Kupfer- und Glasfaser-Ethernet-Konnektivität.

4K60-Videoverteilung in Echtzeit
Die DM NVX-Technologie wurde für anspruchsvolle Konferenzraum- und Klassenzimmeranwendungen entwickelt und gewährleistet eine 4K60-Videoleistung in Echtzeit für die Präsentation von Multimedia-, Videokonferenz- und Livekamerabildern. Interaktive Funktionen wie das Gameplay und die Verwendung einer Maus sind flüssig und natürlich.

Ein DM NVX-System ist auf Stabilität und Zuverlässigkeit ausgelegt. Zeilensynchronisierte Ausgänge gewährleisten eine perfekte Synchronisation von Inhalten über mehrere Displays für Anwendungen wie Digital Signage und Videowände. Die variable Multicast-TTL (Time To Live) ermöglicht das Durchlaufen mehrerer Netzwerkrouter für optimale Flexibilität.

Pixel Perfect Processing-Technologie
Ein DM NVX-System enthält die Pixel Perfect Processing-Technologie, die in allen Anwendungen einen einwandfreien Videotransport ermöglicht. Abhängig von der Betriebsart kann der DM-NVX-352 ein Videosignal codieren oder decodieren, um eine nicht wahrnehmbare End-to-End-Latenz von weniger als 1 Frame zu erreichen. Die Bildqualität der Quelle bleibt über ein 1-Gigabit-Netzwerk bei einer Auflösung von bis zu 4K60 4: 4: 4 erhalten.

Sicherheit für Unternehmen
Mit erweiterten Sicherheitsfunktionen und -protokollen wie 802.1X-Authentifizierung, Active Directory®-Verwaltung von Anmeldeinformationen, AES-128-Inhaltsverschlüsselung, PKI-Authentifizierung, TLS, SSH und HTTPS bietet ein DM NVX-System eine echte Netzwerk-AV-Lösung für Unternehmen anspruchsvolle IT-Richtlinien.

Encoder- oder Decoder-Funktionalität
Der DM-NVX-352 kann entweder als Netzwerk-AV-Codierer oder -Decodierer konfiguriert werden:

Als Encoder ermöglicht der DM-NVX-352 die Übertragung des HDMI-Signals eines Laptops, einer Kamera oder einer anderen Medienquelle über das Netzwerk an einen oder mehrere Decoder.
Als Decoder empfängt der DM-NVX-352 das Signal von einem DM-NVX-Encoder und führt es über den HDMI-Ausgang einem Anzeigegerät zu. Der Decoder kann schnell und einfach zwischen mehreren Encodern im Netzwerk und lokal angeschlossenen HDMI-Quellen wechseln.
Der DM-NVX-352 bietet eine vielseitige, kostengünstige Lösung für Anwendungen, die Encoder- und Decoder-Betriebsmodi in einem einzigen Gerät erfordern. Die Betriebsart kann über ein Steuerungssystem oder einen Webbrowser in weniger als 1 Minute dynamisch neu konfiguriert oder über die integrierte Setup-Schaltfläche geändert werden.

Automatisch umschaltende HDMI®-Eingänge
Der DM-NVX-352 verfügt über zwei HDMI-Eingänge. Das Umschalten zwischen den beiden Eingängen kann automatisch im automatischen Umschaltmodus, programmgesteuert über ein Steuerungssystem, manuell über die integrierte Eingabeauswahltaste oder über einen Computer mit einem Webbrowser erfolgen. Bei Verwendung als Decoder hinter einem typischen Konferenzraum-Anzeigegerät bieten die HDMI-Eingänge eine bequeme Möglichkeit, ein Crestron AirMedia®-Präsentations-Gateway, einen Videokonferenz-Codec oder einen Computer mit kleinem Formfaktor anzuschließen.

HDMI-Ausgang mit 4K60 4: 4: 4 Scaler
Wenn der DM-NVX-352 als Decoder konfiguriert ist, speist der HDMI-Ausgang das decodierte Signal dem HDMI-Eingang eines lokalen Anzeigegeräts, Umschalters oder eines anderen Geräts zu. Der integrierte Skalierer sorgt für ein optimales Bild und skaliert die Auflösung der codierten Quelle nach oben oder unten, um sie an die native Auflösung des Anzeigegeräts anzupassen. Wenn der DM-NVX-352 als Encoder konfiguriert ist, kann der HDMI-Ausgang verwendet werden, um eine lokale Anzeige, einen Vertrauensmonitor oder ein Audiosystem zu speisen.

Videowandverarbeitung
Eine Videowand aus bis zu 64 einzelnen Anzeigen kann mit mehreren DM NVX-Endpunkten konfiguriert werden. Jeder Endpunkt bietet eine vollständig einstellbare Zoomfunktion und eine Blendenkompensation, um eine Reihe von Videowandkonfigurationen und Anzeigetypen zu berücksichtigen. Pro Display ist ein DM NVX-Endpunkt erforderlich, der Konfigurationen mit einer Breite von bis zu acht und einer Höhe von acht unterstützt.

Textüberlagerung
Die Möglichkeit, dynamischen oder festen Text auf dem Bildschirm anzuzeigen, bietet die Möglichkeit, die Videoquelle zu kennzeichnen oder spezielle Anweisungen, Zeitpläne, Ankündigungen, Warnungen und andere Nachrichten anzuzeigen.

Adaptive Bitrate
Im DM NVX-Encoder-Modus kann die adaptive Bitrate über die Webschnittstelle oder ein Steuerungssystem aktiviert oder deaktiviert werden. Die adaptive Bitrate ermöglicht es dem Codierer, die für die Eingangsauflösung des Streams erforderliche Bitrate automatisch einzustellen. Beispielsweise wird die adaptive Bitrate für eine übliche Auflösung wie 1920 x 1080 p bei 60 Hz (1080 p 60) automatisch auf 400 Mbit / s eingestellt. Die adaptive Bitrate nutzt die verfügbare Bandbreite besser aus.

Analog Audio Embedding oder De-Embedding
Ein symmetrischer analoger Stereo-Audioanschluss ist enthalten, der entweder als Eingang oder Ausgang konfiguriert werden kann. Als Eingang ermöglicht der Anschluss den Anschluss einer Stereo-Audioquelle und die Kombination mit dem Videosignal entweder vom HDMI-Eingang oder vom eingehenden Netzwerkvideostream. Als Ausgang kann der Port ein Stereo-Line-Level-Signal liefern, um ein lokales Soundsystem oder eine Soundbar zu speisen. Die Ausgangslautstärke kann über ein Steuerungssystem oder einen Webbrowser eingestellt werden.

7.1 Surround Sound Audio
Die DM NVX-Technologie unterstützt den verlustfreien Transport von 7.1-Surround-Sound-Audiosignalen, einschließlich Dolby® TrueHD, Dolby Atmos®, DTS HD®, DTS: X® und unkomprimiertem linearem PCM. Im Decodermodus kann der DM-NVX-352 sowohl Mehrkanal- als auch 2-Kanal-Downmix-Signale von einem DM-NVX-351- oder DM-NVX-351C-Encoder empfangen, sodass jedes Signal am HDMI-Ausgang ausgewählt werden kann, während der 2-Kanal Das Signal wird automatisch zum Analogausgang geleitet.

Dante® oder AES67 Audio Embedding und De-Embedding
Durch die Unterstützung von Dante und AES67 kann die ausgewählte Audioquelle als 2-Kanal-Dante- oder AES67-Quelle übertragen werden, während ein anderer Dante- oder AES67-2-Kanal-Audiostream von einem Crestron DSP oder einem anderen Gerät eines Drittanbieters empfangen und mit dem Videosignal kombiniert wird.

Im DM NVX-Encoder-Modus kann der empfangene Dante- oder AES67-Audiostream über den lokalen HDMI-Ausgang, den primären AV-Stream, den sekundären Audiostream und den analogen Audioausgang ausgegeben werden. Im DM NVX-Decodermodus kann der empfangene Dante- oder AES67-Audiostream mit dem Video kombiniert und dann über den HDMI-Ausgang und den analogen Audioausgang ausgegeben werden.

HINWEIS: Ein AES67-Stream, der von einem DM NVX-Endpunkt empfangen wird, kann nicht von diesem Endpunkt übertragen werden.

Breakaway Audio
Ein DM NVX-Decoder kann separate Video- und Audiosignale von zwei verschiedenen Eingängen auswählen und kombinieren - sogar von zwei verschiedenen Encodern.

Kupfer- und Glasfaser-Ethernet-Konnektivität
Der DM-NVX-352 enthält einen RJ-45 1000BASE-T-LAN-Port (Ethernet-Port 1) und einen SFP-Port (Ethernet-Port 2). Der SFP-Anschluss ermöglicht die Verbindung mit einem Glasfasernetz unter Verwendung des entsprechenden Transceiver-Moduls der Crestron SFP-1G-Serie (separat erhältlich). Eine Auswahl von Modulen wird angeboten, um verschiedene Multimode- und Single-Mode-Fasertypen aufzunehmen.

Mit Ethernet-Port 1 oder 2 kann Video über ein Gigabit-Ethernet-Netzwerk transportiert werden. Der Ethernet-Port 1 kann auch verwendet werden, um eine Netzwerkverbindung für ein AirMedia-Gateway, ein Anzeigegerät oder ein anderes lokales Gerät bereitzustellen. Darüber hinaus kann der Port verwendet werden, um mehrere Endpunkte zu verketten, die eine Single-Source-Videowand oder einzelne Displays mit demselben Videobild versorgen. Port 1 kann auch Strom von einem Crestron-Leistungsinjektor (DM-PSU-ULTRA-MIDSPAN), einem UPOE-kompatiblen Ethernet-Switch oder einem IEEE 802.3bt-kompatiblen PSE.2 von Drittanbietern empfangen

Ein DM NVX-System kann in einem vorhandenen Unternehmens- oder Campusnetzwerk oder in einem dedizierten Netzwerk bereitgestellt werden. Informationen zu Netzwerkanforderungen und -richtlinien finden Sie im DM NVX AV-over-IP-Systemdesignhandbuch, Dok. 7977.

USB 2.0- und KVM-Integration
Die DM NVX-Technologie unterstützt die Erweiterung von USB-Signalen, die neben dem AV-Signal oder separat über ein Steuerungssystem geschaltet und geroutet werden können. Am DM-NVX-352 sind USB 2.0 HOST- und DEVICE-Anschlüsse vorhanden, über die eine USB-Maus, -Tastatur oder ein anderes Peripheriegerät an einen Remote-Endpunkt angeschlossen und an einen Computer oder einen anderen Host am lokalen Endpunkt weitergeleitet werden kann. Zusätzlich zur KVM-Switch-Funktionalität werden verschiedene Arten von USB-Peripheriegeräten unterstützt, darunter Whiteboards, Touchscreens, Gamecontroller, Kameras, mobile Geräte, Headsets und Flash-Laufwerke.8

Der USB 2.0-Datentransport kann für Schicht 2 oder Schicht 3 konfiguriert werden. Schicht 2 unterstützt die USB-Signalerweiterung in Punkt-zu-Punkt- und Mehrpunktanwendungen. USB-Signale können vom HOST-Port von bis zu sieben Remote-DM-NVX-Endpunkten zum DEVICE-Port eines einzelnen lokalen DM-NVX-Endpunkts geleitet werden. Layer 2 unterstützt auch Crestron USB-über-Ethernet-Extender-Module (USB-EXT-DM-LOCAL oder USB-EXT-DM-REMOTE), die an Orten ohne DM NVX-Endpunkte verwendet werden können. USB-Signale können unter der Verwaltung eines Steuerungssystems zwischen DM NVX- und USB-EXT-DM-Geräten geroutet werden.9

Der USB 2.0 Layer 3-Datentransport unterstützt die USB-Signalerweiterung in DM NVX-Punkt-zu-Punkt-Anwendungen über VLANs hinweg. USB-EXT-DM-Geräte unterstützen Layer 3 nicht.

Gerätesteuerung

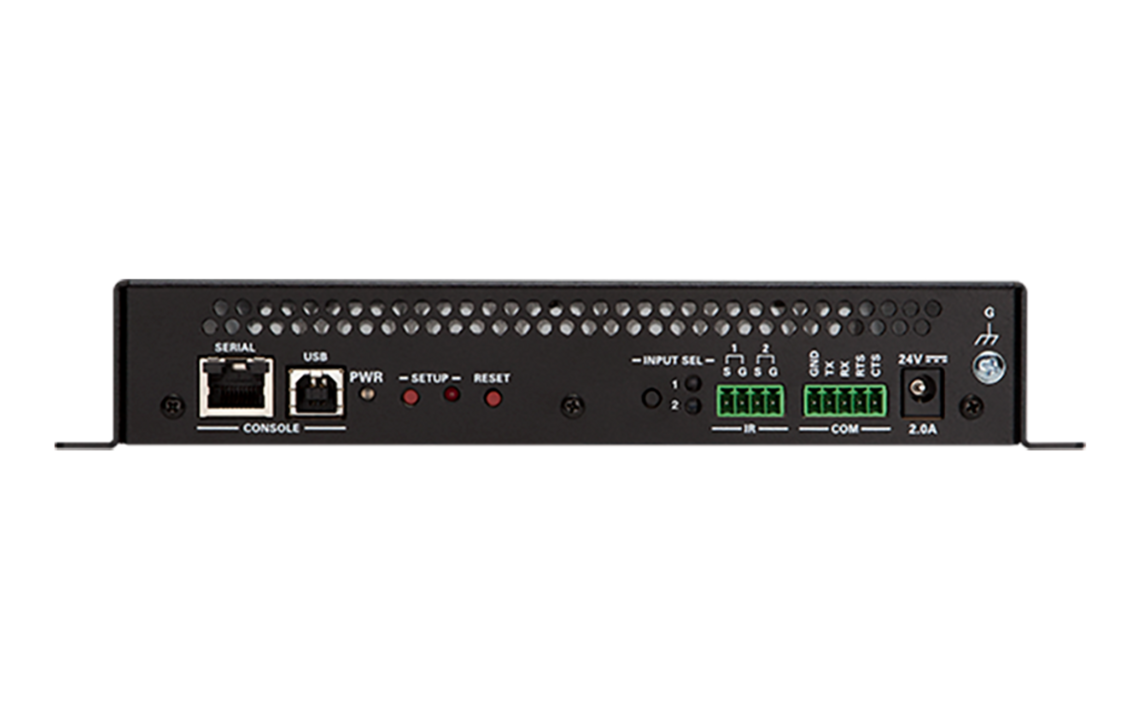

Der DM-NVX-352 verfügt über integrierte COM- (RS-232) und IR-Anschlüsse zur Steuerung des angeschlossenen Displays, der Kamera oder anderer Geräte, die von einem Steuerungssystem verwaltet werden. Zusätzliche Steuerungsmöglichkeiten bietet CEC (Consumer Electronics Control) über die HDMI-Verbindungen. Unter der Verwaltung eines Steuerungssystems kann der DM-NVX-352 die Anzeige- und Quellgeräte steuern, sodass möglicherweise keine dedizierten seriellen Kabel oder IR-Strahler erforderlich sind.

Über den COM-Anschluss, den IR-Anschluss und den CEC über dem HDMI-Ausgang kann das Anzeigegerät auch ohne Verwendung eines Steuerungssystems automatisch ein- oder ausgeschaltet werden.

Webbasiertes Setup
Die Einrichtung des DM-NVX-352 erfolgt über einen Webbrowser. Die vollständige Kontrolle und Überwachung des Geräts wird durch die Integration in ein Steuerungssystem oder in eine virtuelle DM NVX Director ™ Switching-Appliance ermöglicht.

Optimierte Verwaltung mit virtuellen Switching-Appliances von DM NVX Director
Für Anwendungen mit kleiner bis mittlerer Größe kann ein Netzwerk von DM NVX-Endpunkten mithilfe eines Steuerungssystems konfiguriert und gesteuert werden. Für größere unternehmens- und campusweite Signalrouting-Anwendungen wird durch Hinzufügen einer virtuellen DM NVX Director-Switching-Appliance (DM-NVX-DIR-80, DM-NVX-DIR-160 oder DM-NVX-DIR-ENT) das gesamte System verbessert und optimiert Konfigurations- und Steuerungsprozess. Eine DM NVX Director-Appliance bietet einen zentralen Verwaltungspunkt und ermöglicht die Erstellung mehrerer virtueller Matrix-Switches über ein benutzerfreundliches webbasiertes Portal.

Crestron XiO Cloud® Service-Support
Der DM-NVX-352 ist mit dem Crestron XiO Cloud-Dienst kompatibel, einer Plattform für die Remote-Bereitstellung, Überwachung und Verwaltung von Crestron-Geräten in einem Unternehmen oder einem gesamten Kundenstamm. Mit diesem Service können Installateure und IT-Manager Tausende von Geräten in der Zeit bereitstellen und verwalten, die zuvor für die Verwaltung eines einzelnen Geräts benötigt wurde. Weitere Informationen finden Sie unter www.crestron.com/xiocloud.

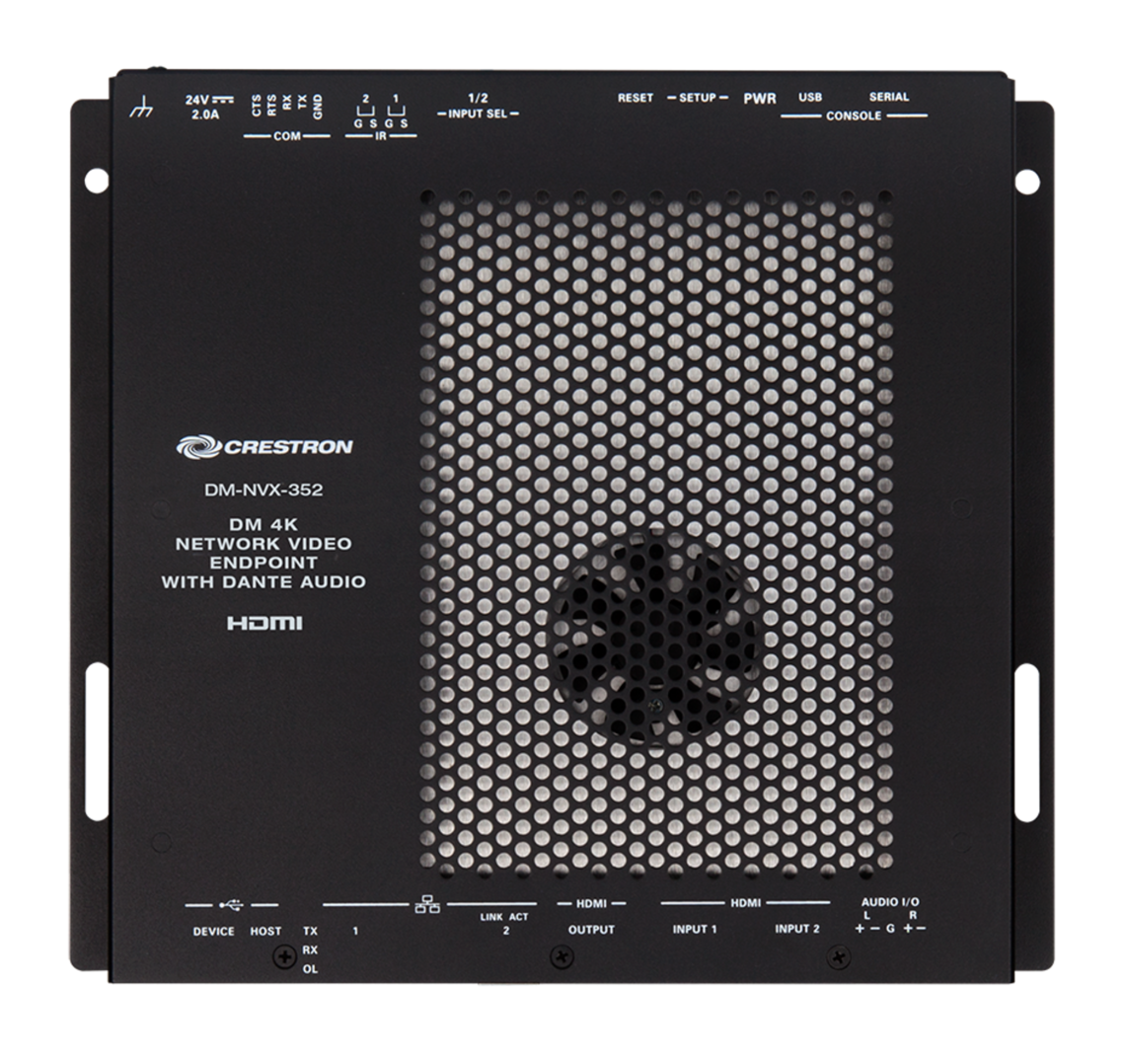

Low-Profile-Installation
Der DM-NVX-352 kann bequem auf einer ebenen Fläche oder einer Rackschiene montiert werden und passt problemlos hinter ein Flachbildschirmdisplay, über einen an der Decke montierten Projektor, unter eine Tischplatte oder in ein Rednerpult, einen AV-Wagen oder einen Geräteschrank. Alle Anschlüsse und LED-Anzeigen befinden sich an der Vorder- und Rückseite des Geräts und bieten optimalen Zugang und Sichtbarkeit für eine saubere, wartungsfähige Installation. Die Stromversorgung erfolgt über UPOE oder das mitgelieferte 100-240-V-Universalnetzteil.

Weitere Entwurfswerkzeuge und Referenzdokumente finden Sie auf der DM NVX-Webseite unter https://www.crestron.com/nvx.

Hauptmerkmale
4K60 4: 4: 4-Video über Standard-Gigabit-Ethernet
HDR10-Videounterstützung
Echtzeit-Videoleistung über das Netzwerk
Pixel Perfect Processing-Technologie
Sicherheit auf Unternehmensebene, einschließlich 802.1X, Active Directory®-Verwaltung von Anmeldeinformationen, TLS und AES-128
HDCP 2.2-konform
Konfigurierbar als Encoder oder Decoder
Zwei automatisch umschaltende HDMI®-Eingänge
Ein HDMI-Ausgang mit 4K60 4: 4: 4-Skalierer
Videowandverarbeitung
Dynamische Textüberlagerung
Adaptive Bitrate
Analoge Audioeinbettung oder -einbettung
7.1 Surround-Sound-Audio
Einbetten oder Entbetten von Dante®- oder AES67-Audio
Breakaway Audio
USB 2.0- und KVM-Signalerweiterung und -Routing
Kupfer- und Glasfaser-Ethernet-Konnektivität
Gerätesteuerung über RS-232, IR und CEC
Einfache Einrichtung über integrierte Webseiten
Kompatibilität mit einem Crestron® 3-Series® oder höherem Steuerungssystem
Optimierte Verwaltung mit virtuellen Switching-Appliances von DM NVX Director ™
Crestron XiO Cloud®-Serviceunterstützung
Kompaktes, oberflächenmontierbares Design
Stromversorgung über UPOE oder ein lokales Netzteil (im Lieferumfang enthalten)
