Jeder Installateur weiß, dass das Verlegen von Kabeln eine Herausforderung darstellt und jedem Projekt erhebliche Kosten verursacht. Die Crestron® infiNET EX®-Technologie bietet eine drahtlose Lösung für die Steuerung vieler Geräte in Privathaushalten oder gewerblichen Einrichtungen. Sie müssen nicht mehr in Wände schneiden, durch Isolierung fischen oder teure Leitungen installieren, um einen Draht zu jedem Gerät zu erhalten.

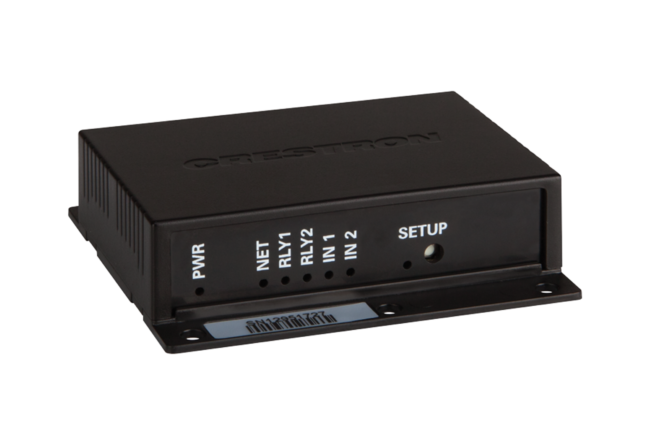

Das INET-IOEX-RYIO ist ein sehr kompaktes und kostengünstiges drahtloses Gerät, das sich perfekt für Nachrüstungen, historische Gebäude, Mietwohnungen und Büros oder jede budgetbewusste Anwendung eignet. Es bietet ein Niederspannungsrelais und eine digitale Eingangssteuerungsschnittstelle für entfernte Geräte wie Garagentoröffner, Sensoren und motorisierte Bildschirme. Es enthält zwei isolierte Relais und zwei digitale Eingangsanschlüsse und kommuniziert mit einem Crestron-Steuerungssystem über das drahtlose infiNET EX-Netzwerk. Dies ermöglicht die Steuerung und Überwachung der Remote-Geräte, ohne dass Kabel durch Wände und Decken geführt werden müssen.
Bitte beachten Sie: Der INET-IOEX-RYIO ist mit Steuerungssystemen der Serien 2 und 3 kompatibel.
infiNET EX®
Die äußerst zuverlässige drahtlose infiNET EX-Technologie bietet eine zuverlässige 2-Wege-HF-Kommunikation in Wohn- oder Geschäftsgebäuden, ohne dass eine Verkabelung der physischen Steuerung erforderlich ist. Mit einer 2,4-GHz-Mesh-Netzwerktopologie fungiert jedes infiNET EX-Gerät als Expander und leitet Befehlssignale an jedes andere infiNET EX-Gerät in Reichweite (ca. 46 m in Innenräumen) weiter, um sicherzustellen, dass jeder Befehl ohne Unterbrechung sein beabsichtigtes Ziel erreicht.
Das INET-IOEX-RYIO kommuniziert mit einem Crestron-Steuerungssystem über ein drahtloses infiNET EX-Gateway (Modell CEN-GWEXER, DIN-AP3MEX oder MC3 [4]). Bis zu 100 infiNET EX-Geräte können in einem einzigen drahtlosen Netzwerk koexistieren, und jedes Gerät, das dem Netzwerk hinzugefügt wird, erhöht effektiv die Reichweite und Stabilität des gesamten Netzwerks, indem mehrere redundante Signalpfade bereitgestellt werden.
Oberflächenmontage
Der INET-IOEX-RYIO kann auf einer ebenen Fläche in der Nähe der Geräte montiert werden, die er steuert oder überwacht. Bei der Positionierung des Geräts ist darauf zu achten, dass keine Störungen durch HF-Geräte, Hindernisse und Metalloberflächen in der Nähe auftreten. Es wird von einem an einer Steckdose montierten universellen 100-240-Volt-Wechselstromnetzteil (im Lieferumfang enthalten) mit Strom versorgt.
Hauptmerkmale
Eine kostengünstige drahtlose Steuerungsschnittstelle
Beseitigt die Notwendigkeit, Kabel zu verlegen oder Leitungen zu installieren
Bietet zwei Relais- und zwei digitale Eingangssteueranschlüsse
Kommuniziert über das drahtlose infiNET EX®-Netzwerk
Kompatibel mit Crestron® 2-Series- und 3-Series®-Steuerungssystemen
Ultrakompaktes Design für die Oberflächenmontage
Drahtlose Kommunikation
HF-Transceiver infiNET EX 2-Wege-HF, 2,4-GHz-ISM-Kanäle 11-26 (2400 bis 2483,5 MHz), Standardkanal 15; IEEE 802.15.4-konform
Reichweite (typisch) 46 m (150 Fuß) in Innenräumen, 76 m (250 Fuß) im Freien bis zu den nächsten Mesh-Netzwerkgeräten; vorbehaltlich ortsspezifischer Bedingungen und individueller
Gerätefähigkeiten
Gateway Benötigt ein infiNET EX-Gateway

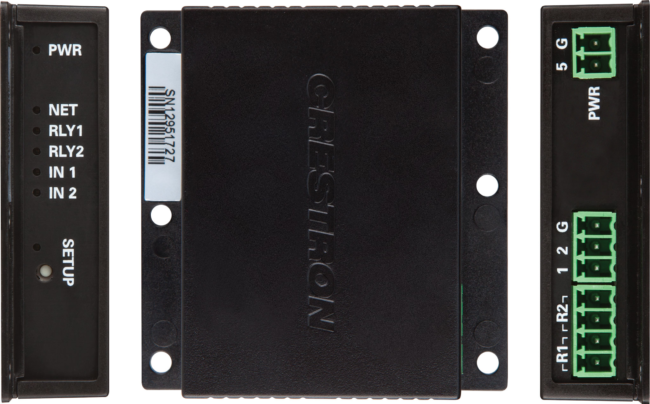

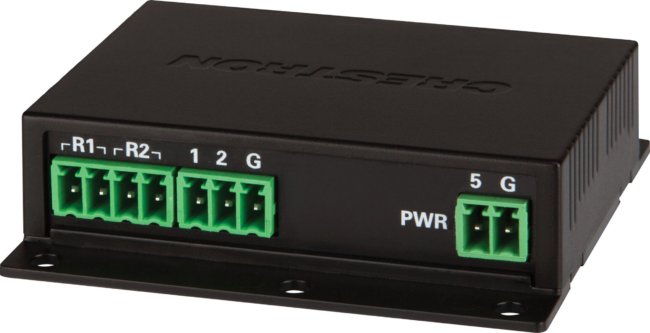

Anschlüsse
R1 - R2 (1) 4-poliger abnehmbarer 3,5-mm-Klemmenblock;
Besteht aus (2) normalerweise offenen, isolierten Relais;
Nennstrom 1 Ampere, 30 Volt AC / DC;
MOV-Festkörperlichtbogenunterdrückung über Kontakte hinweg
1/2 / G (1) 3-poliger abnehmbarer 3,5-mm-Klemmenblock;
Enthält (2) programmierbare digitale Eingänge (bezogen auf GND);
Eingangsspannungsbereich: 0-24 Volt DC;
Logikschwelle: ≥ 1,9 Volt Gleichstrom hoch, ≤ 0,8 Volt Gleichstrom niedrig;
Eingangsimpedanz: 2,2 kOhm bis 5 Volt
PWR 5 / G (1) 2-poliger abnehmbarer 3,5-mm-Klemmenblock;
5 Volt Gleichstromeingang (Netzteil im Lieferumfang enthalten)

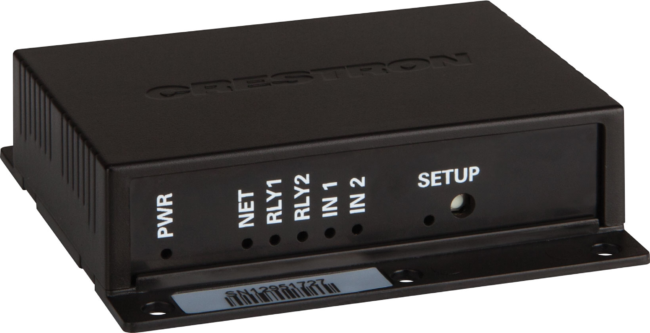

Bedienelemente und Anzeigen
PWR (1) Zweifarbige LED, gelb zeigt die vom Netzteil gelieferte Betriebsleistung an, grün zeigt an, dass das Gerät bereit ist
NET (1) Gelbe LED zeigt die Kommunikation mit dem drahtlosen Gateway an
RLY 1 - 2 (2) Grüne LEDs zeigen an, wann jedes entsprechende Relais geschlossen ist
IN 1 - 2 (2) Grüne LEDs zeigen an jedem entsprechenden digitalen Eingangsport ein niedriges Logiksignal an
SETUP (1) Rote LED und (1) vertiefter Druckknopf zum Verbinden des Moduls mit dem drahtlosen Gateway
Leistung
Netzteil (im Lieferumfang enthalten) Eingang: 100-240 Volt Wechselstrom, 50/60 Hz;
Ausgang: 1,2 Ampere bei 5 Volt Gleichstrom;
Modell: PW-0510WUL
Umwelt
Temperatur 0 ° bis 45 ° C
Luftfeuchtigkeit 10% bis 90% rF (nicht kondensierend)
Wärmeableitung 3 BTU / h
Konstruktion
Kunststoff, schwarz, (2) integrierte Flansche zur Oberflächenmontage, belüftete Seiten
Maße
Höhe 18 mm
Breite 66 mm
Tiefe 64 mm
Gewicht
46 g
