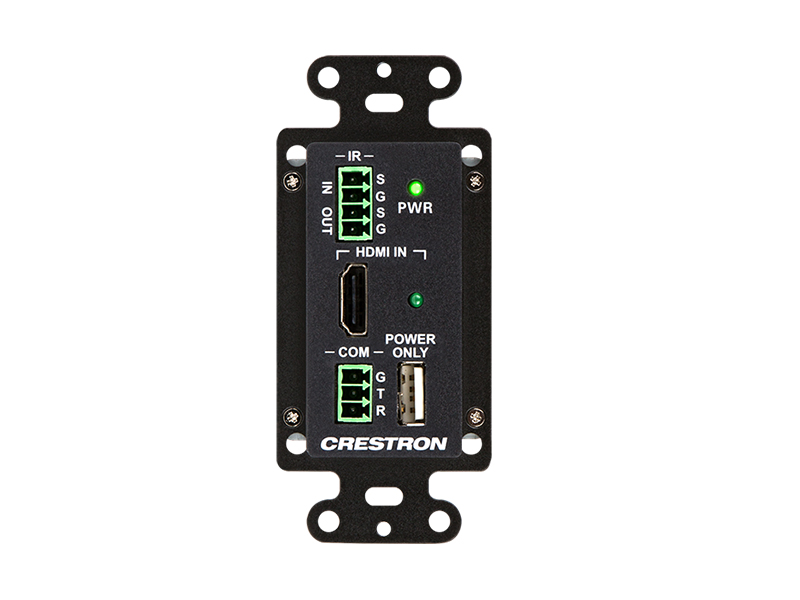

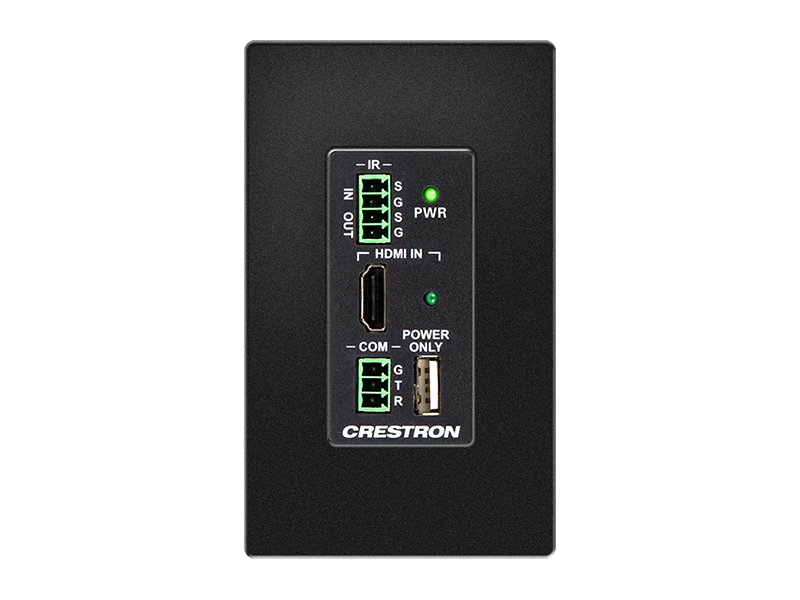

DM Lite® Sender für HDMI®-, IR- und RS-232-Signalverlängerung über CATx-Kabel, Wandplatte, schwarz oder weiß strukturiert
Kann mit einem DM Lite®- oder DMPS Lite™-Empfänger kombiniert werden, um einen Signal-Extender für HDMI®-Signale bis zu UHD und 4K sowie für RS-232- und IR-Signale bereitzustellen.
Der HD-TXC-101-C-1G-E (-BT oder -WT) ist ein DM Lite®-Wandsender, der mit einem DM Lite- oder DMPS Lite™-Empfänger gekoppelt werden kann, um einen Signal-Extender für HDMI®, RS- 232 und IR-Signale. Die Produktfamilie DM Lite bietet eine vielseitige Lösung zur Verlängerung von HD-, UHD-, 2K- und 4K-Videosignalen mit Stereo- oder Surround-Sound-Audio über ein einziges CAT5e-Kabel (oder höher). Eine Kabellänge von bis zu 70 m wird für HD 1080p-, WUXGA- und 2K-Signale oder bis zu 40 m für UHD und 4K unterstützt. Neben Video und Audio unterstützt der HD-TXC-101-C-1G-E die Verlängerung von RS-232- und IR-Steuersignalen in beide Richtungen.1
Informationen zu Anwendungen, die eine oberflächenmontierbare Version erfordern, finden Sie auf der Produktseite des HD-TXC-101-C-E.
Informationen zu Anwendungen, die keine IR- oder RS-232-Signalerweiterung erfordern, finden Sie auf der Produktseite von HD-TX-101-C-1G-E-B-T oder HD-TX-101-C-1G-E-W-T.
Der USB-Stromanschluss liefert nur Strom (maximal 500 mA) und eignet sich für den allgemeinen Gebrauch, um USB-betriebene Geräte mit Strom zu versorgen. Über diese Verbindung werden keine USB-Daten übertragen. Er kann nicht zum Verlängern von USB-Daten-, Video- oder Audiosignalen verwendet werden.
Die Serie HD-TXC-101-C-1G-E ist in Schwarz oder Weiß erhältlich und für die Montage in einer Einfach-Schaltdose oder einem Gipsring (nicht im Lieferumfang enthalten) vorgesehen. Bei Kopplung mit einem oberflächenmontierbaren Empfänger wird der HD-TXC-101-C-1G-E vom Empfänger über das DM Lite-Verbindungskabel mit Strom versorgt.2
HINWEIS: Dieses Produkt ist nicht über ein Steuerungssystem adressierbar und bietet keine programmierbare Funktionalität, wenn es mit einem HD-RX-201-C-E- oder DMPS-Lite-Empfänger gekoppelt ist. Andernfalls werden AV-, CEC-, IR- und RS-232-Signale einfach zwischen einem einzelnen Sender- und Empfängerpaar durchgeleitet. Der RJ-45-Link-Port dieses Produkts ist ausschließlich für die Verbindung mit einem einzelnen DM Lite- oder DMPS Lite-Empfänger vorgesehen. Es sollte nicht verwendet werden, um eine Verbindung zu anderen Geräten oder Netzwerken herzustellen. Die DM Lite-Technologie ist nicht mit der PoE-, PoDM-, DigitalMedia 8G+®- oder HDBaseT®-Technologie kompatibel.
Hauptmerkmale
Pairing mit einem DM Lite®- oder DMPS Lite™-Empfänger
Ermöglicht die Verlängerung von HDMI®-, RS-232- und IR-Signalen
Verbindung zum Empfänger über ein einzelnes CAT5e (oder höher) Twisted-Pair-Kabel
Unterstützt 4K und UHD bei bis zu 40 m
Unterstützt HD 1080p, WUXGA und 2K bei bis zu 70 m (230 Fuß)
Verarbeitet 4K-Videoauflösungen bis zu 4K60 4:2:0 und 4K30 4:4:4
Verarbeitet 3D-Video und Deep Color
Unterstützt Dolby® TrueHD, Dolby Atmos®, DTS HD®, DTS:X® und unkomprimiertes 7.1 lineares PCM-Audio
Kompatibel mit HDMI-, DVI- und Dual-Mode DisplayPort™-Quellen
USB-Stromanschluss versorgt USB-betriebene Geräte mit Strom
HDCP 2.2-kompatibel
Übergibt CEC- und EDID-Signale
Verlängert bidirektionale RS-232- und IR-Steuersignale
Flächenbündiges Design für die Wandmontage
Installation in einem US-Einfach-Schaltkasten (2-1/4 Zoll tief) oder einem Gipsring (nicht im Lieferumfang enthalten)
Blenden im Decorator-Stil sind separat erhältlich
Wird normalerweise vom Empfänger (oberflächenmontierbar) über das Verbindungskabel mit Strom versorgt
Video
Eingangssignaltyp HDMI mit Deep Color, 3D und 4K (kompatibel mit DVI- und Dual-Mode DisplayPortTM-Schnittstelle3)
Kopierschutz HDCP 2.2
Maximale Auflösungen
Scan
Typ Auflösungsrahmen
Farbe bewerten
Sampling-Farbe
Tiefe
Progressiv 4096x2160 DCI 4K
&
3840x2160 4K UHD 24 Hz 4:4:4 30 Bit
30 Hz 4:4:4 24 Bit
30 Hz 4:2:2 36 Bit
60 Hz 4:2:0 24 Bit
2560x1600 WQXGA 60 Hz 4:4:4 36 Bit
1920x1080 HD 1080p 60 Hz 4:4:4 36 Bit
Interlaced 1920x1080 HD 1080i 30 Hz 4:4:4 36 Bit
HINWEIS: Gebräuchliche Auflösungen werden angezeigt; andere benutzerdefinierte Auflösungen werden bei Pixeltaktraten bis zu 300 MHz unterstützt
Audio
Eingangssignaltyp HDMI (Dual-Mode DisplayPort-Schnittstelle kompatibel3)
Formate Dolby Digital®, Dolby Digital EX, Dolby Digital Plus, Dolby TrueHD, Dolby Atmos, DTS®, DTS ES, DTS 96/24, DTS HD High Res, DTS-HD Master Audio, DTS:X, LPCM bis zu 8 Kanäle
Kommunikation
HDMI HDCP 2.2, EDID, CEC-Passthrough
RS-232 2-Wege-Seriell-Passthrough bis zu 115,2 k Baud (nur TD/RD)
IR Bidirektionaler IR-Signaldurchgang bis zu 60 kHz
DM Lite Link Proprietärer Link für die Verbindung zwischen einem DM Lite-Sender und nur DM Lite- oder DMPS Lite-Empfänger
Anschlüsse
IR IN/OUT (1) 4-poliger 3,5 mm abnehmbarer Klemmenblock;
Umfasst (1) IR-Eingangsport und (1) IR-Ausgangsport;
IR IN dient zum Anschluss von einem Crestron IR-Steueranschluss oder einer anderen IR-Signalquelle und leitet das IR-Eingangssignal an den IR OUT-Anschluss des Empfängers weiter;
IR OUT dient zum Anschluss an einen IR-Sender (IRP2, separat erhältlich) und überträgt das IR-Signal vom IR IN-Port des Empfängers;
Unterstützt IR bis 60 kHz
HDMI IN (1) HDMI-Typ-A-Anschluss, weiblich;
Digitaler HDMI-Video-/Audioeingang (kompatibel mit DVI- und Dual-Mode-DisplayPort-Schnittstelle3)
COM (1) 3-poliger abnehmbarer 3,5-mm-Klemmenblock;
Bidirektionaler RS-232-Port;
Übergibt RS-232 TD/RD-Daten zum/vom COM-Port des Empfängers;
Unterstützt bis zu 115,2 k Baud
NUR STROM (1) USB-Anschluss Typ A, weiblich;
USB-Stromanschluss (500 mA maximaler Ausgang);
Versorgt ein Crestron Multihead HD Videokabel (CBL-MULTI-HD-6, separat erhältlich) oder andere USB-betriebene Geräte mit Strom
TO RX (DM Lite, Rückseite) (1) 8-poliger RJ-45-Stecker, weiblich, geschirmt;
DM Lite Link-Port zum Anschluss an einen DM Lite- oder DMPS Lite-Empfänger1
24VDC 1,25A (Rückseite)
(1) 2-poliger abnehmbarer 3,5-mm-Klemmenblock;
24 VDC Stromeingang;
HINWEIS: Im Lieferumfang des HD-TXC-101-C-1G-E ist kein Netzteil enthalten. Wenn der HD-TXC-101-C-1G-E mit einem oberflächenmontierbaren Empfänger gekoppelt ist, wird der 24 VDC-Stromeingang des HD-TXC-101-C-1G-E nicht verwendet. Das im Lieferumfang des Aufputz-Empfängers enthaltene und mit diesem verbundene Netzteil dient zur Stromversorgung des Empfängers und des HD-TXC-101-C-1G-E.2
Indikatoren
PWR (1) Grüne LED, zeigt an, dass die Betriebsspannung vom Empfänger über den DM Lite-Link oder von einem Netzteil über den 24 VDC-Eingang geliefert wird
HDMI IN (1) Grüne LED, zeigt das Vorhandensein des HDMI-Eingangssignals an
TO RX (DM Lite) (2) LEDs am RJ-45-Anschluss, grüne LED zeigt DM Lite-Verbindungsstatus an, gelbe LED zeigt ein gültiges Videosignal an
Leistung
Netzteil (separat erhältlich) Eingang: 100-240 VAC, 50/60 Hz;
Ausgang: 1,25 Ampere @ 24 VDC;
Modell: TBA
Hinweis: Dieses Netzteil wird nur benötigt, wenn der HD-TXC-101-C-1G-E mit einem Wandplattenempfänger gekoppelt ist. Wenn der HD-TXC-101-C-1G-E mit einem oberflächenmontierbaren Empfänger gekoppelt ist, wird das im Lieferumfang des Empfängers enthaltene und an den Empfänger angeschlossene Netzteil verwendet, um sowohl den Empfänger als auch den HD-TXC-101-C-1G mit Strom zu versorgen -E.2
Umwelt
Temperatur 32° bis 104° F (0° bis 40° C)
Luftfeuchtigkeit 20 % bis 90 % RH (nicht kondensierend)
Wärmeableitung 9,1 BTU/h
Konstruktion
Zusammensetzung Metallgehäuse und -halterung mit schwarzer oder weißer Polycarbonat-Beschriftung auf der Vorderseite
Montage Montage in einer 1-fach (oder größer) 2-1/4 Zoll (57 mm) tiefen US-Schaltdose oder Gipsring (nicht im Lieferumfang enthalten)
Frontplatte Erfordert eine Frontplatte im Decorator-Stil (FP-G-Serie, separat erhältlich)
Maße
Höhe 4,08 Zoll (104 mm)
Breite 1,81 Zoll (46 mm)
Tiefe 1,97 Zoll (50 mm)
Gewicht
5,33 Unzen (151 g)
