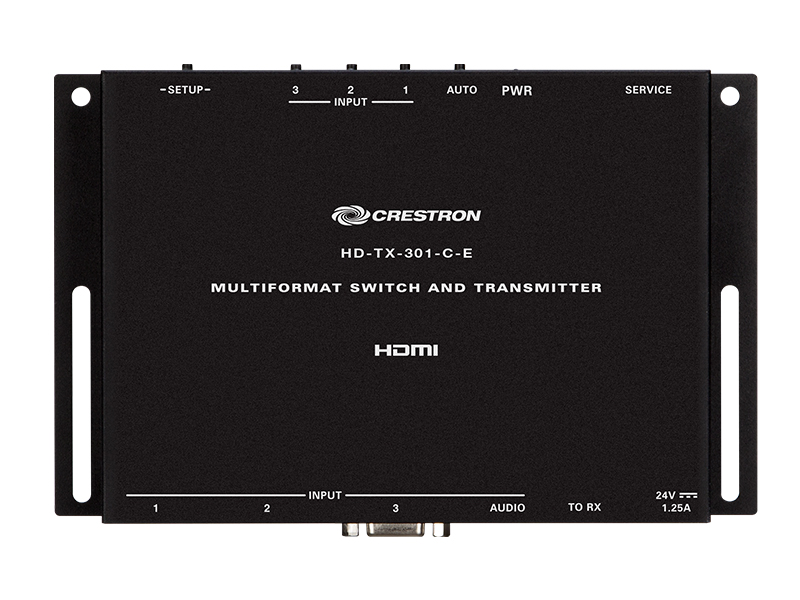

Crestron HD-TX-301-C-E DM-Lite Sender

Crestron HD-TX-301-C-E CAT-HDMI DM-Lite Sender mit 2*HDMI. VGA und Audioansachluss

DM Lite® Transmitter und 3x1 Auto-Switcher für HDMI®, VGA und analoge Audiosignalverlängerung über CATx-Kabel

Kann mit einem DM Lite®- oder DMPS Lite™-Empfänger kombiniert werden, um einen Signal-Extender für HDMI®-Signale bis zu UHD und 4K bereitzustellen. Bietet automatisch umschaltende HDMI- (x2), VGA- und analoge Stereo-Audioeingänge.

Videoextender zum senden von 4K Videosignal über CAT mit DM-Lite mit Autoswitch und 2*HDMI, VGA und Audio-Anschlussfeld

Produktübersicht

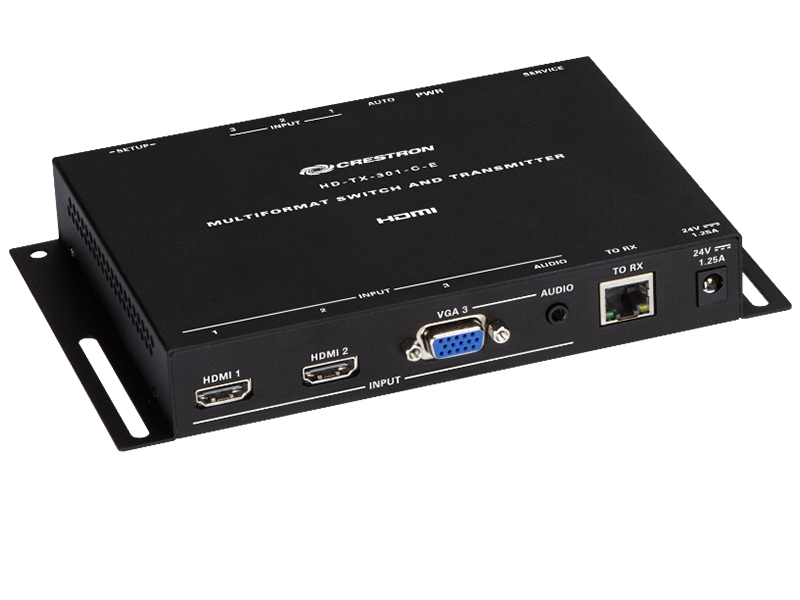

Der HD-TX-301-C-E ist ein oberflächenmontierbarer DM Lite®-Sender, der mit einem DM Lite- oder DMPS Lite™-Empfänger gekoppelt werden kann, um einen Signal-Extender für HDMI®-Signale zu bilden. Die Produktfamilie DM Lite bietet eine vielseitige Lösung zur Verlängerung von HD-, UHD-, 2K- und 4K-Videosignalen mit Stereo- oder Surround-Sound-Audio über ein einziges CAT5e-Kabel (oder höher). Eine Kabellänge von bis zu 70 m wird für HD 1080p-, WUXGA- und 2K-Signale oder bis zu 40 m für UHD und 4K unterstützt.1

Der HD-TX-301-C-E verfügt über zwei HDMI-Eingänge und einen VGA-Eingang. Der VGA-Eingang wird von einem analogen Stereo-Audioeingang begleitet. Die automatische Umschaltung zwischen den HDMI- und VGA-Eingängen ermöglicht einfaches Plug-and-Play. Die manuelle Eingangsauswahl ist auch über einzelne Tasten am Gerät verfügbar. Der VGA-Eingang kann über ein geeignetes Breakout-Kabel oder einen Adapter (nicht im Lieferumfang enthalten) RGB- und Component-Videosignale akzeptieren. Der Audioeingang wird zusammen mit dem VGA-Eingang ausgewählt und kann ohne angeschlossene Videoquelle allein verwendet werden. Es kann jedoch nicht mit dem HDMI-Videoeingang gekoppelt werden.

HINWEIS: Bei Kopplung mit einem HD-RX-201-C-E- oder DMPS Lite-Empfänger kann die Eingangsauswahl durch Integration mit einem Crestron®-Steuerungssystem ferngesteuert werden.

Der HD-TX-301-C-E wurde für die Montage auf einer ebenen Fläche unter einem Tisch, hinter einer Anrichte oder in einem Podium entwickelt. Es kann auch an einer einzelnen Rackschiene an der Rückseite eines Geräteschranks befestigt werden. Bei Stromversorgung über das mitgelieferte Netzteil zur Wandmontage versorgt der HD-TX-301-C-E auch den angeschlossenen Receiver über das Verbindungskabel mit Strom. Alternativ kann ein Netzteil an den Receiver angeschlossen werden, das wiederum über das Linkkabel den HD-TX-301-C-E mit Strom versorgt.2

Für eine komplette Tischschnittstellenlösung mit einfach herausziehbaren Kabeln und einfacher One-Touch-Steuerung kann ein einzelner Crestron Connect It™ Cable Caddy der TT-100-Serie im Tisch installiert und an den darunter montierten HD-TX-301-CE angeschlossen werden .

HINWEIS: Dieses Produkt ist nicht über ein Steuerungssystem adressierbar und bietet keine programmierbare Funktionalität, außer wenn es mit einem HD-RX-201-C-E- oder DMPS-Lite-Empfänger gekoppelt ist. Ansonsten werden AV- und CEC-Signale einfach zwischen Sender und Empfänger durchgereicht. Der RJ-45-Link-Port dieses Produkts ist ausschließlich für die Verbindung mit einem einzelnen DM Lite- oder DMPS Lite-Empfänger vorgesehen. Es sollte nicht verwendet werden, um eine Verbindung zu anderen Geräten oder Netzwerken herzustellen. Die DM Lite-Technologie ist nicht mit der PoE-, PoDM-, DigitalMedia 8G+®- oder HDBaseT®-Technologie kompatibel.

Hauptmerkmale
Pairing mit einem DM Lite®- oder DMPS Lite™-Empfänger
Ermöglicht die Verlängerung von HDMI®-Video- und Audiosignalen
Konvertiert und erweitert VGA- und analoge Audiosignale
Schaltet automatisch zwischen zwei HDMI-Eingängen und einem VGA-Eingang um
Funktioniert mit dem optionalen Crestron Connect It™ Cable Caddy der TT-100-Serie
Verbindung zum Empfänger über ein einzelnes CAT5e (oder höher) Twisted-Pair-Kabel
Unterstützt 4K und UHD bei bis zu 40 m
Unterstützt HD 1080p, WUXGA und 2K bei bis zu 70 m (230 Fuß)
Verarbeitet 4K-Videoauflösungen bis zu 4K60 4:2:0 und 4K30 4:4:4
Verarbeitet 3D-Video und Deep Color
Unterstützt Dolby® TrueHD, Dolby Atmos®, DTS HD®, DTS:X® und unkomprimiertes 7.1 lineares PCM-Audio
Kompatibel mit HDMI-, DVI- und Dual-Mode DisplayPort™-Quellen
Kompatibel mit VGA-, RGBHV-, RGBS-, RGsB- und YPbPr-Komponentenquellen bis zu HD 1080p und WUXGA
HDCP 1.4-kompatibel
Übergibt CEC- und EDID-Signale
Ermöglicht die Integration des Steuersystems in Verbindung mit einem HD-RX-201-C-E- oder DMPS Lite-Empfänger
Flaches Oberflächenmontage-Design
Universelles 100-240V Netzteil im Lieferumfang enthalten
Verwenden Sie für das DM Lite-Linkkabel das Crestron DM-CBL-8G DigitalMedia 8G™-Kabel, das Crestron DM-CBL-ULTRA DigitalMedia™ Ultra-Kabel oder CAT5e oder höher eines Drittanbieters. Die maximale Kabellänge beträgt 70 m (230 Fuß) für Auflösungen bis 2K oder 40 m (130 Fuß) für Signale mit höherer Auflösung bis 4K. Eine detailliertere Übersicht finden Sie in der Tabelle „Maximale DM Lite Link-Kabellängen“. Abgeschirmte Kabel und Stecker sind erforderlich, wenn mehrere Kabel in einem Kabelstrang gebündelt werden, und werden für alle Anwendungen empfohlen, um vor unvorhersehbaren elektrischen Umgebungsgeräuschen zu schützen, die die Leistung bei Auflösungen über 1080p beeinträchtigen können. Draht und Kabel sind separat erhältlich. DM Lite-Geräte sind nicht kompatibel mit DigitalMedia 8G+, HDBaseT, PoE, PoDM oder anderen CATx-basierten Schnittstellen oder Netzwerken.
Das Netzteil kann entweder an den Sender oder Empfänger angeschlossen werden. Es wird nur ein Netzteil benötigt. Schließen Sie nicht mehr als ein Netzteil an. DM Lite-Geräte sind nicht mit PoE oder PoDM kompatibel.
Der HDMI-Eingang erfordert einen geeigneten Adapter oder ein entsprechendes Schnittstellenkabel, um ein DVI- oder Dual-Mode-DisplayPort-Signal aufzunehmen. CBL-HD-DVI-Schnittstellenkabel sind separat erhältlich.
Der VGA-Eingang erfordert ein geeignetes Breakout-Kabel oder einen Adapter, um ein RGB- oder Component-Videosignal aufzunehmen.

Lieferumfang und technische Daten

Video
Switcher 3x1 manuell oder automatisch umschaltend, Audio-Follow-Video
Eingangssignaltypen HDMI mit Deep Color, 3D und 4K (kompatibel mit DVI- und Dual-Mode DisplayPortTM-Schnittstelle3), VGA/RGB (RGBHV, RGBS, RGsB), Komponente (YPbPr)4
Kopierschutz HDCP 1.4
Maximale Auflösungen
Eingang
Typ Scan
Typ Auflösungsrahmen
Farbe bewerten
Sampling-Farbe
Tiefe
HDMI Progressiv 4096x2160 DCI 4K
&
3840x2160 4K UHD 24 Hz 4:4:4 30 Bit
30 Hz 4:4:4 24 Bit
30 Hz 4:2:2 36 Bit
60 Hz 4:2:0 24 Bit
2560x1600 WQXGA 60 Hz 4:4:4 36 Bit
1920x1080 HD 1080p 60 Hz 4:4:4 36 Bit
Interlaced 1920x1080 HD 1080i 30 Hz 4:4:4 36 Bit
VGA/RGB Progressiv 1600 x 1200 UXGA 60 Hz n. z
1920x1200 WUXGA 60 Hz n. z
Komponente Progressiv 1920x1080 HD 1080p 60 Hz n/a
Interlaced 1920x1080 HD 1080i 30 Hz n/a
HINWEIS: Gebräuchliche Auflösungen werden angezeigt; andere benutzerdefinierte Auflösungen werden bei Pixeltaktraten von bis zu 300 MHz für HDMI oder 165 MHz für VGA unterstützt.
Audio
Eingangssignaltypen HDMI (Dual-Mode DisplayPort-Schnittstelle kompatibel3), analog Stereo
Digitale Formate Dolby Digital®, Dolby Digital EX, Dolby Digital Plus, Dolby TrueHD, Dolby Atmos, DTS®, DTS ES, DTS 96/24, DTS HD High Res, DTS-HD Master Audio, DTS:X, LPCM bis 8 Kanäle
Analoge Formate Stereo 2-Kanal
Analog-Digital-Wandlung 24-Bit 48 kHz
Analoge Leistung Frequenzgang: 20 Hz bis 20 kHz ±0,5 dB;
S/N-Verhältnis: >93 dB, 20 Hz bis 20 kHz A-bewertet;
Klirrfaktor+N: <0,005 % bei 1 kHz; Stereotrennung: >80 dB

Kommunikation
HDMI HDCP 1.4, EDID, CEC-Passthrough
USB USB-Host für einen Kabel-Caddy der TT-100-Serie
DM Lite Link Proprietärer Link für die Verbindung zwischen einem DM Lite-Sender und einem DM Lite- oder DMPS Lite-Empfänger nur
HINWEIS: Unterstützt die Verwaltung von HDCP und EDID nur in Verbindung mit einem HD-RX-201-C-E- oder DMPS Lite-Empfänger; unterstützt die Verwaltung von CEC zwischen den angeschlossenen HDMI-Geräten und einem Steuerungssystem nur in Verbindung mit einem HD-RX-201-C-E- oder DMPS Lite-Empfänger.

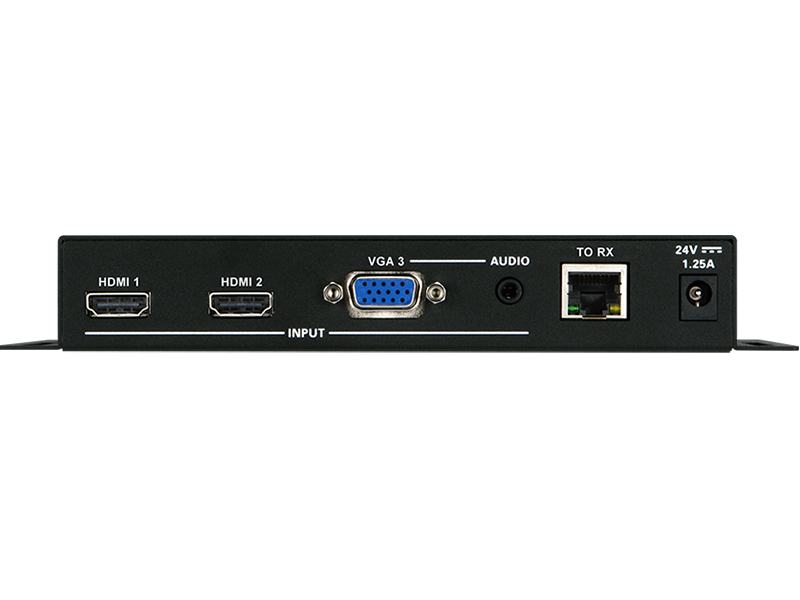

Anschlüsse
HDMI 1 – 2 INPUT (2) HDMI Typ A-Anschlüsse, weiblich;
Digitale HDMI-Video-/Audioeingänge (kompatibel mit DVI- und Dual-Mode-DisplayPort-Schnittstelle3)
VGA 3 EINGANG (1) HD15-Anschluss, weiblich;
RGB (VGA) oder Komponenten-Videoeingang4;
Formate: RGBHV, RGBS, RGsB und YPbPr
AUDIOEINGANG (1) 3,5-mm-TRS-Mini-Klinkenbuchse;
Unsymmetrischer Stereo-Line-Level-Audioeingang;
Maximaler Eingangspegel: 2 Vrms;
Eingangsimpedanz: 44k Ohm
TO RX (DM Lite) (1) 8-poliger RJ-45-Stecker, weiblich, geschirmt;
DM Lite Link-Port zum Anschluss an einen DM Lite- oder DMPS Lite-Empfänger1
24 V DC 1,25 A (1) 2,1 x 5,5 mm Gleichstromanschluss;
24 VDC Stromeingang;
Netzteil PW-2412WU im Lieferumfang enthalten;
HINWEIS: Diese Verbindung versorgt sowohl den Sender als auch den Empfänger mit Strom.2
SERVICE (1) USB-Stecker Typ A, weiblich;
USB-Host-Port für einen Kabel-Caddy der TT-100-Serie

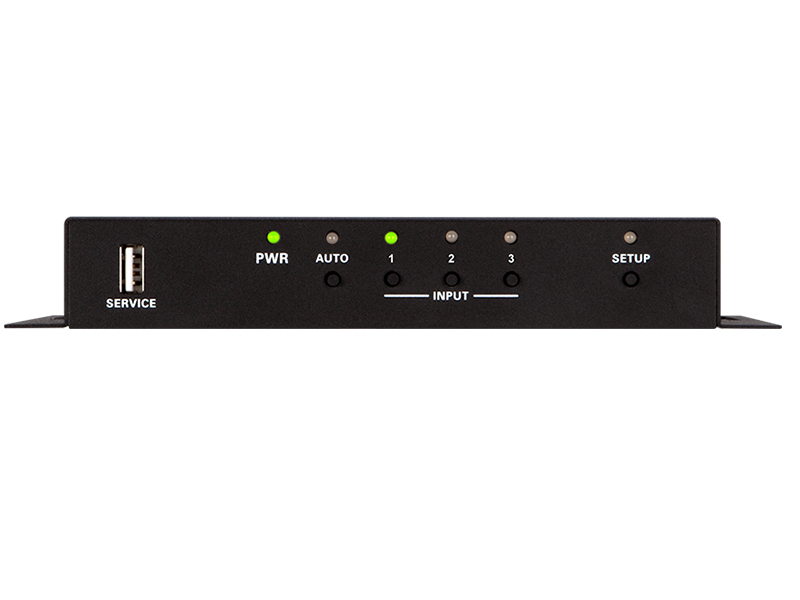

Bedienelemente und Anzeigen
TO RX (DM Lite) (2) LEDs am RJ-45-Anschluss, grüne LED zeigt DM Lite-Verbindungsstatus an, gelbe LED zeigt ein gültiges Videosignal an
PWR (1) Zweifarbige grün/gelbe LED, zeigt an, dass die Betriebsspannung vom Empfänger über den DM Lite-Link oder von einem Netzteil über den 24 VDC-Eingang bereitgestellt wird, leuchtet beim Booten gelb und beim Betrieb grün
AUTO (1) Drucktaste zum Aktivieren/Deaktivieren des automatischen Umschaltmodus und (1) grüne LED, um anzuzeigen, dass der automatische Umschaltmodus aktiviert ist
INPUT 1 – 3 (3) Drucktasten für die manuelle Eingangsauswahl und (3) zweifarbige grün/gelbe LEDs zur Anzeige des aktuell aktiven Eingangs und Signalpräsenz an jedem entsprechenden Eingang
SETUP (1) Rote LED und (1) versenkter Taster für Ethernet-Setup (nur in Verbindung mit einem HD-RX-201-C-E- oder DMPS-Lite-Empfänger)
Leistung
Netzteil (im Lieferumfang enthalten) Eingang: 100-240 Volt AC, 50/60 Hz;
Ausgang: 1,25 Ampere @ 24 Volt DC;
Modell: PW-2412WU
