Crestron HD-RXC-101-C-E DM-Lite Empfänger

Produktübersicht

Der HD-RXC-101-C-E ist ein oberflächenmontierbarer DM Lite-Empfänger, der mit einem DM Lite-Sender gekoppelt werden kann, um einen Punkt-zu-Punkt-Signal-Extender für HDMI®-, RS-232- und IR-Signale zu bilden. Die Produktfamilie DM Lite bietet eine sehr einfache und vielseitige Lösung zur Verlängerung von HD-, UHD-, 2K- und 4K-Videosignalen mit Stereo- oder Surround-Sound-Audio über ein einziges CAT5e-Kabel (oder besser). Eine Kabellänge von bis zu 70 m wird für HD 1080p-, WUXGA- und 2K-Signale oder bis zu 40 m für UHD und 4K unterstützt. Neben Video und Audio unterstützt der HD-RXC-101-C-E die Erweiterung von RS-232- und IR-Steuersignalen in beide Richtungen.[1]

Für Anwendungen, die eine Wandplattenversion erfordern, siehe HD-RXC-101-C-1G-E-B-T.
Für Anwendungen, die keine IR- oder RS-232-Signalerweiterung erfordern, siehe HD-RX-101-C-E.

Der HD-RXC-101-C-E wurde für die Montage an einer Wand hinter einem Flachbildschirm, an der Decke über einem Projektor oder auf einer anderen ebenen Oberfläche entwickelt. Es kann auch an einer einzelnen Rackschiene an der Rückseite eines Geräteschranks befestigt werden. Bei Stromversorgung über das mitgelieferte Netzteil zur Wandmontage versorgt der HD-RXC-101-C-E auch den angeschlossenen Sender über das Verbindungskabel mit Strom. Alternativ kann auch ein Netzteil an den Sender angeschlossen werden, das wiederum den HD-RXC-101-C-E über das Linkkabel mit Strom versorgt.[2]

Wichtig: Dieses Produkt ist nicht von einem Steuerungssystem adressierbar und bietet keine programmierbare Funktionalität. AV-, CEC-, IR- und RS-232-Signale werden einfach zwischen einem einzelnen Sender- und Empfängerpaar durchgeleitet. Der RJ45-Link-Port dieses Produkts ist ausschließlich für die Verbindung mit einem einzelnen DM Lite-Sender vorgesehen. Es sollte nicht verwendet werden, um eine Verbindung zu anderen Geräten oder Netzwerken herzustellen. DM Lite ist nicht kompatibel mit PoE, PoDM, DigitalMedia 8G+® (DM 8G+®) oder HDBaseT®.

Hauptmerkmale
Kann mit einem DM Lite-Sender kombiniert werden, um eine einfache Punkt-zu-Punkt-Signalverlängerung bereitzustellen
Ermöglicht die Verlängerung von HDMI®-, RS-232- und IR-Signalen
Verbindung zum Sender über ein einzelnes CAT5e (oder besser) Twisted-Pair-Kabel[1]
Unterstützt 4K und UHD bei bis zu 40 m
Unterstützt HD 1080p, WUXGA und 2K bei bis zu 70 m (230 Fuß)
Verarbeitet 4K-Videoauflösungen bis zu 4K60 4:2:0 und 4K30 4:4:4
Verarbeitet 3D-Video und Deep Color
Unterstützt Dolby® TrueHD, Dolby Atmos®, DTS HD®, DTS:X® und unkomprimiertes 7.1 lineares PCM-Audio
Kompatibel mit HDMI- und DVI-Anzeigegeräten[3]
HDCP 2.2-kompatibel
Übergibt CEC- und EDID-Signale
Verlängert bidirektionale RS-232- und IR-Steuersignale
Flaches Oberflächenmontage-Design
Universelles 100-240-V-Netzteil enthalten[2]

Lieferumfang und technische Daten

Video
Ausgangssignaltyp HDMI mit Deep Color, 3D und 4K (DVI-kompatibel [3])
Kopierschutz HDCP 2.2
Maximale Auflösungen

Scan
Typ Auflösungsrahmen
Farbe bewerten
Sampling-Farbe
Tiefe
Progressiv 4096x2160 DCI 4K
&
3840x2160 4K UHD 24 Hz 4:4:4 30 Bit
30 Hz 4:4:4 24 Bit
30 Hz 4:2:2 36 Bit
60 Hz 4:2:0 24 Bit
2560x1600 WQXGA 60 Hz 4:4:4 36 Bit
1920x1080 HD 1080p 60 Hz 4:4:4 36 Bit
Interlaced 1920x1080 HD 1080i 30 Hz 4:4:4 36 Bit
HINWEIS: Gebräuchliche Auflösungen werden angezeigt; andere benutzerdefinierte Auflösungen werden bei Pixeltaktraten bis zu 300 MHz unterstützt
Audio
Ausgangssignaltyp HDMI
Formate Dolby Digital®, Dolby Digital EX, Dolby Digital Plus, Dolby TrueHD, Dolby Atmos, DTS®, DTS ES, DTS 96/24, DTS HD High Res, DTS-HD Master Audio, DTS:X, LPCM bis zu 8 Kanäle
Kommunikation
HDMI HDCP 2.2, EDID, CEC-Passthrough
RS-232 2-Wege-Seriell-Passthrough bis zu 115,2 k Baud (nur TD/RD)
IR Bidirektionaler IR-Signaldurchgang bis zu 60 kHz
DM Lite Link Proprietärer Link für die Verbindung nur zwischen einem DM Lite TX & RX

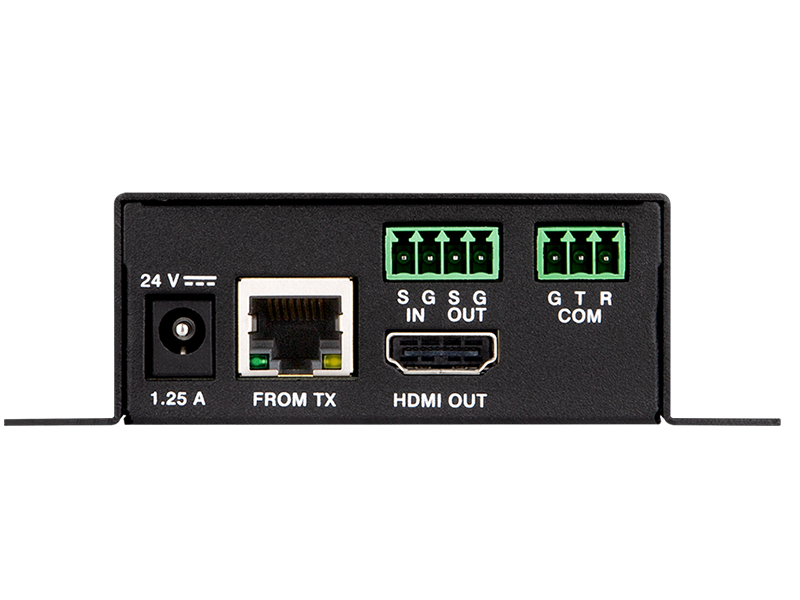

Anschlüsse
24 V DC 1,25 A (1) 2,1 x 5,5 mm Gleichstromanschluss;
24 Volt Gleichstromeingang;
Netzteil PW-2412WU im Lieferumfang enthalten;
Hinweis: Diese Verbindung versorgt sowohl den Empfänger als auch den Sender mit Strom [2]
FROM TX (1) 8-poliger RJ45-Stecker, weiblich, geschirmt;
Link-Port zum Anschluss an einen DM Lite-Sender [1]
HDMI OUT (1) HDMI-Anschluss Typ A, weiblich;
Digitaler HDMI-Video-/Audioausgang (DVI-kompatibel [3])
IR IN/OUT (1) 4-poliger 3,5 mm abnehmbarer Klemmenblock;
Umfasst (1) IR-Eingangsport und (1) IR-Ausgangsport;
IR IN dient zum Anschluss von einem Crestron IR-Steuerungsport oder einer anderen IR-Signalquelle und leitet das IR-Eingangssignal an den IR OUT-Port am TX weiter;
IR OUT dient zum Anschluss an einen IR-Sender (IRP2, separat erhältlich) und überträgt das IR-Signal vom IR IN-Port am TX;
Unterstützt IR bis 60 kHz
COM (1) 3-poliger abnehmbarer 3,5-mm-Klemmenblock;
Bidirektionaler RS-232-Port;
Übergibt RS-232 TD/RD-Daten zum/vom COM-Port am TX;
Unterstützt bis zu 115,2 k Baud

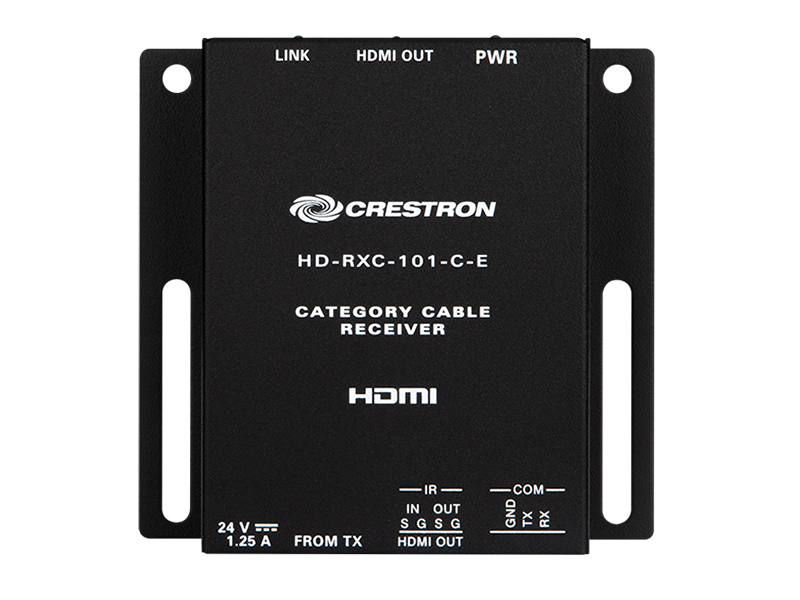

Indikatoren
PWR (1) Grüne LED, zeigt an, dass die Betriebsspannung vom Netzteil über den 24VDC-Eingang oder vom TX über den DM Lite Link geliefert wird
HDMI OUT (1) Grüne LED, zeigt das Vorhandensein des HDMI-Ausgangssignals an
LINK (1) Grüne LED, zeigt den DM Lite-Link-Status an
FROM TX (2) LEDs (am RJ45-Anschluss), grüne LED zeigt den Verbindungsstatus an, gelbe LED zeigt ein gültiges Videosignal an
Leistung
Netzteil (im Lieferumfang enthalten) Eingang: 100-240 Volt AC, 50/60 Hz;
Ausgang: 1,25 Ampere @ 24 Volt DC;
Modell: PW-2412WU
Hinweis: Empfänger und Sender werden über ein einziges Netzteil mit Strom versorgt, das entweder am Empfänger oder am Sender (nicht an beiden) angeschlossen ist.[2]
Umwelt
Temperatur 32° bis 104° F (0° bis 40° C)
Luftfeuchtigkeit 20 % bis 90 % RH (nicht kondensierend)

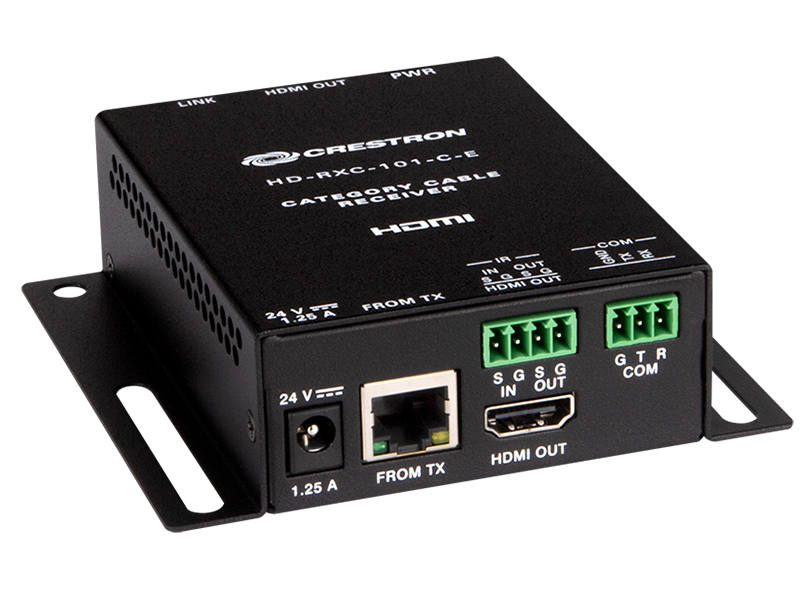

Konstruktion
Chassis Metall, schwarzes Finish, mit (2) integrierten Befestigungsflanschen, belüftete Seiten
Montage Freistehend, Aufputzmontage oder Befestigung an einer einzelnen Rackschiene
Maße
Höhe 1,26 Zoll (32 mm)
Breite 4,21 Zoll (107 mm)
Tiefe 4,07 Zoll (104 mm)
Gewicht
9,95 oz (282 g)
Einhaltung
UL-gelistet für USA und Kanada, CE, IC, FCC Teil 15 Klasse B digitales Gerät
Maximale DM Lite Link-Kabellängen

Auflösung Kabeltyp
CAT5e (oder besser),
DM-CBL-ULTRA DM® Ultra-Kabel, oder
DM-CBL-8G DM 8G DM 8G®-Kabel [1]
1920x1080 FHD 1080p 230 Fuß (70 m)
1920x1200 WUXGA
1600x1200 UXGA
2048x1080 DCI 2K
2048x1152 QWXGA
2560 x 1080 UWFHD 40 m
2560x1440 WQHD
2560x1600 WQXGA
3840x2160 4K UHD
4096x2160 DCI 4K
