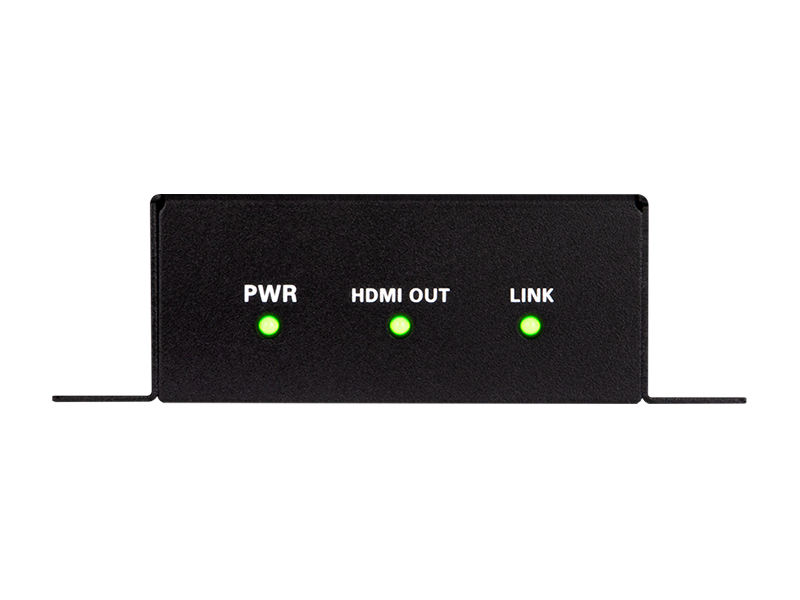

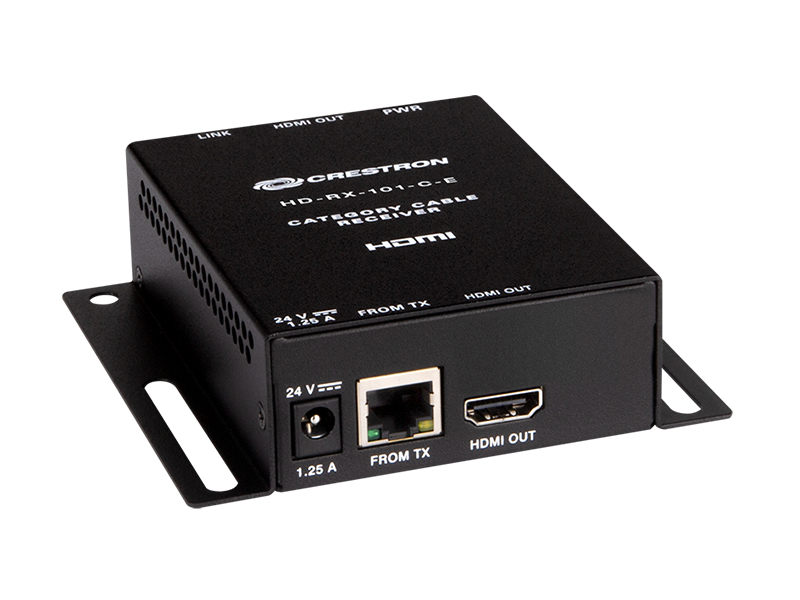

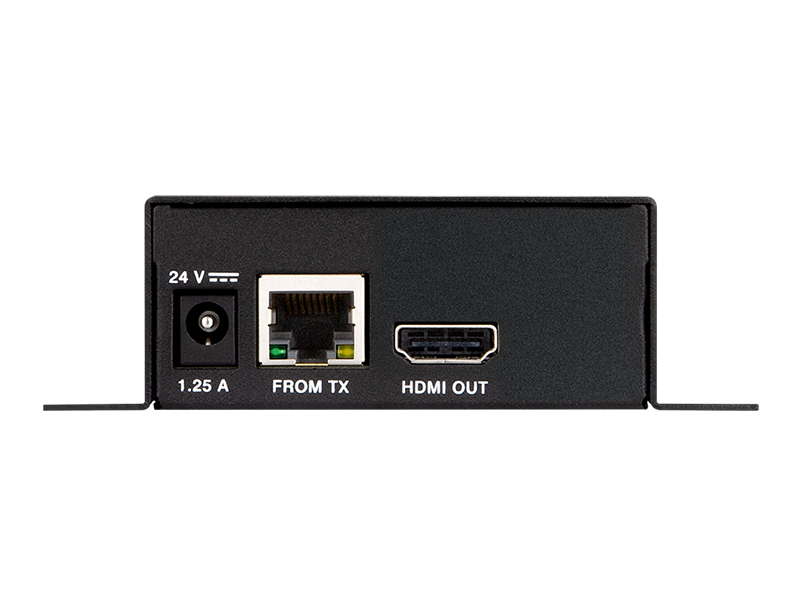

Der HD-RX-101-C-E ist ein oberflächenmontierbarer DM Lite-Empfänger, der mit einem DM Lite-Sender gekoppelt werden kann, um einen Punkt-zu-Punkt-Signal-Extender für HDMI®-Signale zu bilden. Die Produktfamilie DM Lite bietet eine sehr einfache und vielseitige Lösung zur Verlängerung von HD-, UHD-, 2K- und 4K-Videosignalen mit Stereo- oder Surround-Sound-Audio über ein einziges CAT5e-Kabel (oder besser). Eine Kabellänge von bis zu 70 m wird für HD 1080p-, WUXGA- und 2K-Signale oder bis zu 40 m für UHD und 4K unterstützt.[1]
Für Anwendungen, die eine Wandplattenversion erfordern, siehe HD-RX-101-C-1G-E-B-T.
Für Anwendungen, die eine IR- oder RS-232-Signalerweiterung erfordern, siehe HD-RXC-101-C-E.
Der HD-RX-101-C-E ist für die Montage an einer Wand hinter einem Flachbildschirm, an der Decke über einem Projektor oder auf einer anderen ebenen Oberfläche vorgesehen. Es kann auch an einer einzelnen Rackschiene an der Rückseite eines Geräteschranks befestigt werden. Bei Stromversorgung über das mitgelieferte Netzteil zur Wandmontage versorgt der HD-RX-101-C-E auch den angeschlossenen Sender über das Verbindungskabel mit Strom. Alternativ kann an den Sender ein Netzteil angeschlossen werden, das wiederum über das Linkkabel den HD-RX-101-C-E mit Strom versorgt.[2]
Wichtig: Dieses Produkt ist nicht von einem Steuerungssystem adressierbar und bietet keine programmierbare Funktionalität. AV- und CEC-Signale werden einfach zwischen einem einzelnen Sender- und Empfängerpaar durchgeleitet. Der RJ45-Link-Port dieses Produkts ist ausschließlich für die Verbindung mit einem einzelnen DM Lite-Sender vorgesehen. Es sollte nicht verwendet werden, um eine Verbindung zu anderen Geräten oder Netzwerken herzustellen. DM Lite ist nicht kompatibel mit PoE, PoDM, DigitalMedia 8G+® (DM 8G+®) oder HDBaseT®.
Hauptmerkmale
Kann mit einem DM Lite-Sender kombiniert werden, um eine einfache Punkt-zu-Punkt-Signalverlängerung bereitzustellen
Ermöglicht die Verlängerung von HDMI®-Video- und Audiosignalen
Verbindung zum Sender über ein einzelnes CAT5e (oder besser) Twisted-Pair-Kabel [1]
Unterstützt 4K und UHD bei bis zu 40 m
Unterstützt HD 1080p, WUXGA und 2K bei bis zu 70 m (230 Fuß)
Verarbeitet 4K-Videoauflösungen bis zu 4K60 4:2:0 und 4K30 4:4:4
Verarbeitet 3D-Video und Deep Color
Unterstützt Dolby® TrueHD, Dolby Atmos®, DTS HD®, DTS:X® und unkomprimiertes 7.1 lineares PCM-Audio
Kompatibel mit HDMI- und DVI-Anzeigegeräten[3]
HDCP 2.2-kompatibel
Übergibt CEC- und EDID-Signale
Flaches Oberflächenmontage-Design
Universelles 100-240-V-Netzteil enthalten[2
Video
Ausgangssignaltyp HDMI mit Deep Color, 3D und 4K (DVI-kompatibel [3])
Kopierschutz HDCP 2.2
Maximale Auflösungen
Scan
Typ Auflösungsrahmen
Farbe bewerten
Sampling-Farbe
Tiefe
Progressiv 4096x2160 DCI 4K
&
3840x2160 4K UHD 24 Hz 4:4:4 30 Bit
30 Hz 4:4:4 24 Bit
30 Hz 4:2:2 36 Bit
60 Hz 4:2:0 24 Bit
2560x1600 WQXGA 60 Hz 4:4:4 36 Bit
1920x1080 HD 1080p 60 Hz 4:4:4 36 Bit
Interlaced 1920x1080 HD 1080i 30 Hz 4:4:4 36 Bit
