6x1 4K60 4:2:0 Multiformat-AV-Umschalter
Ein leistungsstarker 4K60 4:2:0-Multiformat-AV-Umschalter. Verfügt über vier HDMI®-Eingänge, zwei DM Lite®-Eingänge und einen gespiegelten HDMI- und DM Lite-Ausgang mit 4K-Skalierer. Enthält außerdem vier analoge Audioeingänge und einen analogen Audioausgang. Unterstützt die automatische Umschaltung von HDMI- und DM Lite-Eingängen, erweitertes EDID-Management und native Crestron®-Steuerung über Ethernet.
Der HD-MD421 ist ein 4K60 4:2:0 Multiformat-AV-Umschalter, der eine kostengünstige Lösung für professionelle AV-Anwendungen bietet. Der HD-MD421 umfasst vier HDMI®-Eingänge, zwei DM Lite®-Eingänge und einen gespiegelten HDMI- und DM Lite-Ausgang. Der DM Lite-Ausgang überträgt HDMI®-Signale über ein CATx (CAT5e oder höher) Twisted-Pair-Kabel. Für HD 1080p-, WUXGA- und 2K-Signale wird eine CATx-Kabellänge von bis zu 70 m (230 ft) unterstützt. Für UHD- und 4K-Signale wird eine CATx-Kabellänge von bis zu 40 m unterstützt.1
Automatische Umschaltung der Eingänge
Die automatische Umschaltung zwischen den HDMI- und DM Lite-Eingängen erfolgt basierend auf dem zuletzt verbundenen Eingang oder der jedem Eingang zugewiesenen Routing-Priorität. Ein Eingang kann auf den gespiegelten HDMI- und DM Lite-Ausgang geleitet werden, der dasselbe Bild anzeigt.
Das Schaltverhalten ist über das Webinterface konfigurierbar und über ein Crestron-Steuerungssystem programmierbar. Darüber hinaus ermöglichen die Eingangswahltasten auf der Frontplatte des HD-MD421 die manuelle Auswahl der gewünschten Eingänge.
4K-Skalierer
Der gespiegelte HDMI- und DM Lite-Ausgang teilen sich einen einzigen 4K-Skalierer. Eingabeauflösungen werden automatisch skaliert, um der nativen Auflösung des Anzeigegeräts zu entsprechen, was zu einer optimalen Bildqualität führt. Für Anwendungen, die ein umfassendes EDID-Management erfordern, kann die Weboberfläche verwendet werden, um sicherzustellen, dass jede Eingabe in der optimalen Auflösung und im optimalen Format angezeigt wird. Eingangsauflösungen bis zu 4K60 4:2:0 werden unterstützt.
HDMI-Audio-De-Embedding
Eingebettetes HDMI-2-Kanal-LPCM-Audio kann aus dem ausgewählten HDMI- oder DM Lite-Eingang extrahiert und an den AUX-Stereo-Audioausgang übertragen werden. Lautstärke- und Stummschaltung sind für den gespiegelten HDMI- und DM Lite-Ausgang sowie den AUX-Audioausgang unabhängig voneinander konfigurierbar.
USB-Stromanschluss
Der HD-MD421 ist mit einem USB-Stromanschluss ausgestattet, um USB-betriebene Geräte mit Strom zu versorgen (maximal 500 mA).
HINWEIS: Über den USB-Stromanschluss werden keine USB-Daten übertragen. Der Anschluss kann nicht zum Verlängern von USB-Daten-, Video- oder Audiosignalen verwendet werden.
Automatische Anzeigeleistung
Der COM-Port (RS-232) kann das automatische Ein- oder Ausschalten des Anzeigegeräts ohne Verwendung eines Steuersystems ermöglichen. Der Port ermöglicht auch die vollständige programmierbare Steuerung jedes Geräts unter Verwendung eines Steuersystems. Eine Ethernet-Port-Verbindung zu einem LAN ermöglicht auch die Steuerung, indem sie die Verwendung der integrierten Webschnittstelle sowie die Verbindung zu einem Steuerungssystem ermöglicht. Weitere Informationen finden Sie in der Online-Hilfe-Antwort-ID 1000921.
Eingebautes Webinterface
Die Konfiguration des HD-MD421 kann über das integrierte Webinterface erfolgen. Die Konfiguration einer einzelnen Einheit kann auf einen Computer oder ein mobiles Gerät heruntergeladen und dann auf mehrere HD-MD421-Einheiten hochgeladen werden, um die Systeminstallation zu vereinfachen.
Unterstützung der .AV Framework™-Technologie (in Kürze verfügbar)
Neben einer integrierten Webschnittstelle und Steuerungssystemprogrammierung kann die integrierte .AV Framework-Technologie eines Crestron-Steuerungssystems zur Konfiguration und Steuerung des HD‑MD421 verwendet werden. Informationen zur .AV Framework-Technologie und den unterstützten Crestron-Steuerungssystemen finden Sie unter www.crestron.com/avframework.
1 HE Rack-montierbares Design
Der HD-MD421 kann mit den mitgelieferten Rack-Montagehalterungen in einem 19-Zoll-Geräterack montiert werden. Das Gerät belegt 1 HE Rackplatz.
Hauptmerkmale
4K60 4:2:0 Multiformat-AV-Umschalter
Vier HDMI®- und zwei DM Lite®-Eingänge mit automatischer Umschaltung
Ein gespiegelter HDMI- und DM Lite-Ausgang
4K-Skalierer
EDID-Verwaltung
HDCP 2.2-Konformität
Ein Mono-Mikrofoneingang und drei Stereo-Line-Level-Audioeingänge
HDMI-Audio-De-Embedding
100BASE-TX-Ethernet-Konnektivität
USB-Stromanschluss
Gerätesteuerung
Integriertes Webinterface für einfache Konfiguration und Überwachung
Kompatibilität mit Crestron® 3-Serie® oder neueren Steuerungssystemen
Unterstützung der .AV Framework™-Technologie (demnächst verfügbar)
1 HE Rack-montierbares Design
Universelles 100-240VAC Netzteil im Lieferumfang enthalten
Video
Switcher 6x1 Auto-Switching oder manuell, Audio-follow-Video, Crestron Auto-Locking® und QuickSwitch HD™-Technologien
Eingangssignaltyp HDMI mit Deep Color, 3D und 4K (kompatibel mit DVI- und Dual-Mode DisplayPort™-Schnittstelle3)
Ausgangssignaltypen HDMI und DM Lite mit Deep Color, 3D und 4K60 4:2:0-Unterstützung1, 2 (DVI-kompatibel3)
Kopierschutz HDCP 2.2
Maximale Auflösungen
Scan
Typ Auflösungsrahmen
Farbe bewerten
Sampling-Farbe
Tiefe
Progressiv 4096x2160 DCI 4K
&
3840x2160 4K UHD 24 Hz 4:4:4 30 Bit
30 Hz 4:4:4 24 Bit
30 Hz 4:2:2 36 Bit
60 Hz 4:2:0 24 Bit
2560x1600 WQXGA 60 Hz 4:4:4 36 Bit
1920x1080 HD 1080p 60 Hz 4:4:4 36 Bit
ANMERKUNGEN:
Benutzerdefinierte Auflösungen werden bei Pixeltaktraten bis zu 300 MHz unterstützt.
Interlaced-Videoquellen werden nicht unterstützt.
Scaler-Ausgangsauflösungen, HDMI und DM Lite
Auto-HDMI-Ausgabe (EDID bevorzugt)
Auto-DM Lite-Ausgabe (EDID bevorzugt)
1280x720p bei 50Hz (720p50)
1280x720p@60Hz (720p60)
1920x1080p@24Hz (1080p24)
1920x1080p@25Hz (1080p25)
1920x1080p@30Hz (1080p30)
1920x1080p@50Hz (1080p50)
1920x1080p@60Hz (1080p60)
3840x2160p bei 24Hz
3840x2160p@25Hz
3840x2160p@30Hz
3840x2160p bei 50Hz
3840x2160p@60Hz
4096x2160p bei 24Hz
4096x2160p@25Hz
4096x2160p@30Hz
4096x2160p bei 50Hz
4096x2160p@60Hz
Audio - Allgemein
Digital-Analog-Wandlung 24-Bit 48 kHz
Analog-Digital-Wandlung 24-Bit 48 kHz
Frequenzgang ±0,5 dB, 20 Hz bis 20 kHz
Klirrfaktor <0,005 %, 1 kHz, 10 dBV S/N-Verhältnis >95 dB, 10 dBV, 20 Hz bis 20 KHz, A-bewertet
Übersprechen ≤90 dB, 1 KHz, nur für mehrere Eingänge
Stereotrennung ≤80 dB, 20 Hz bis 20 kHz
Audio - Quelleneingänge
Vier HDMI- und zwei DM Lite-Eingänge (HDMI 1-4 und DM Lite 5-6)
Eingangssignaltyp HDMI (Dual-Mode DisplayPort-Schnittstelle kompatibel3), DM Lite
Formate Dolby Digital®, Dolby Digital EX, Dolby Digital Plus, Dolby® TrueHD, Dolby Atmos®, DTS®, DTS-ES, DTS 96/24, DTS HD® High Res, DTS-HD Master Audio, DTS:X®, LPCM bis zu 8 Kanäle
Audio - Allgemein
Digital-Analog-Wandlung 24-Bit 48 kHz
Analog-Digital-Wandlung 24-Bit 48 kHz
Frequenzgang ±0,5 dB, 20 Hz bis 20 kHz
Klirrfaktor <0,005 %, 1 kHz, 10 dBV S/N-Verhältnis >95 dB, 10 dBV, 20 Hz bis 20 KHz, A-bewertet
Übersprechen ≤90 dB, 1 KHz, nur für mehrere Eingänge
Stereotrennung ≤80 dB, 20 Hz bis 20 kHz
Audio - Quelleneingänge
Vier HDMI- und zwei DM Lite-Eingänge (HDMI 1-4 und DM Lite 5-6)
Eingangssignaltyp HDMI (Dual-Mode DisplayPort-Schnittstelle kompatibel3), DM Lite
Formate Dolby Digital®, Dolby Digital EX, Dolby Digital Plus, Dolby® TrueHD, Dolby Atmos®, DTS®, DTS-ES, DTS 96/24, DTS HD® High Res, DTS-HD Master Audio, DTS:X®, LPCM bis zu 8 Kanäle
Audio - Line-Eingänge
Drei unsymmetrische 2-Kanal-Line-Eingänge (LINE IN 1-3)
Eingangssignaltyp Stereo analog
Audio – Mikrofoneingang
Ein einkanaliger Mikrofoneingang
Eingangssignaltyp Mono analog
Verstärkungsbereich 25 dB
Eingangsimpedanz 13,6 K Ohm unsymmetrisch
Phantomspeisung +48VDC, 12mA, Software aktiviert oder deaktiviert
Audio - Digitaler Ausgang
Ausgangssignaltyp HDMI
Formate Dolby Digital, Dolby Digital EX, Dolby Digital Plus, Dolby TrueHD, Dolby Atmos, DTS, DTS-ES, DTS 96/24, DTS HD High Res, DTS-HD Master Audio, DTS:X, LPCM bis zu 8 Kanäle
Quelle -80 dB bis +20 dB Einstellbereich plus Mute
Master Volume -80 dB bis +20 dB Einstellbereich plus Mute
Audio - Analoger Line-Ausgang
Ausgangssignaltyp/-format Stereo 2-Kanal
Lautstärkeregler -80 dB bis +20 dB Einstellbereich plus Mute
Kommunikation
Ethernet 100 Mbit/s, Auto-Negotiating, Auto-Discovery, Voll-/Halbduplex, DHCP, Webbrowser-Setup und -Steuerung, Crestron-Steuerungssystemintegration
DM Lite HDCP 2.2 und EDID
USB Um ein USB-betriebenes Gerät mit Strom zu versorgen
HDMI HDCP 2.2 und EDID

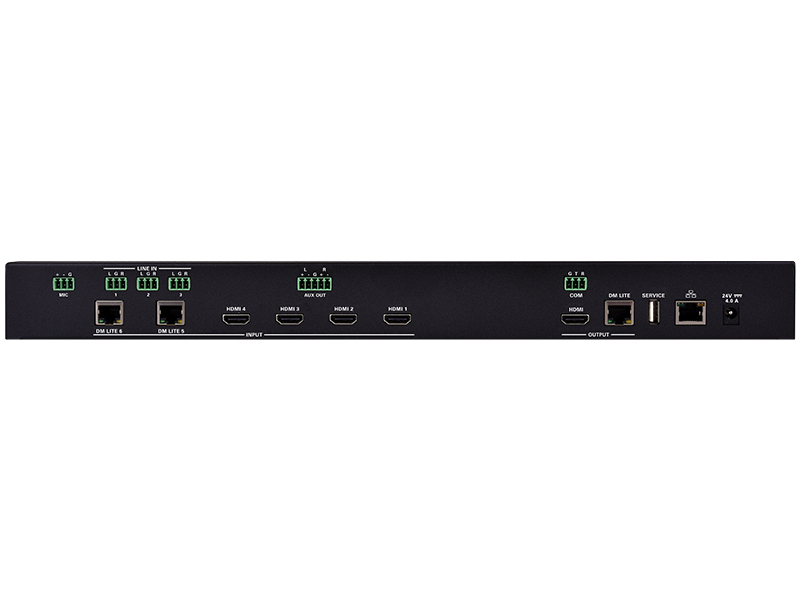

Anschlüsse
HDMI INPUT 1-4 (4) 19-poliger Typ-A-Anschluss, weiblich;
Digitale HDMI-Video-/Audioeingänge (kompatibel mit DVI- und Dual Mode DisplayPort-Schnittstelle3)
DM LITE INPUT 5-6 (2) 8-pol. RJ-45 gelber Stecker, weiblich, geschirmt
DM Lite-Eingangsports zum Anschluss an einen DM Lite-Sender4
HDMI-AUSGANG (1) 19-poliger Typ-A-Anschluss, weiblich;
Digitaler HDMI-Video-/Audioausgang (DVI-kompatibel3);
Gespiegelt mit DM LITE-Ausgang
DM LITE OUTPUT (1) 8-poliger RJ-45 gelber Stecker, weiblich, geschirmt;
DM Lite-Ausgangsport zum Anschluss an einen DM Lite-Empfänger5;
Gespiegelt mit HDMI-Ausgang
MIC (1) 3-poliger, abnehmbarer 3,5-mm-Klemmenblock;
Unsymmetrischer Audioeingang mit Mikrofonpegel
COM (1) 3-poliger abnehmbarer 3,5-mm-Klemmenblock;
Bidirektionaler RS-232-Port;
Unterstützt RS-232 bis 115,2 k Baud mit Hardware- und Software-Handshaking;
HINWEIS: Der COM-Port ermöglicht die Ein-/Aus-Steuerung des Anzeigegeräts ohne Steuerungssystem oder die vollständig programmierbare Steuerung eines beliebigen Geräts mit Steuerungssystem.
LINE IN 1-3 (3) 3-poliger abnehmbarer 3,5-mm-Klemmenblock;
Unsymmetrischer Stereo-Line-Level-Audioeingang;
Eingangsimpedanz: >10K Ohm;
Maximaler Ausgangspegel: 2 Vrms unsymmetrisch
AUX OUT (1) Abnehmbarer 5-poliger 3,5-mm-Klemmenblock;
Symmetrischer Stereo-Line-Level-Audioausgang;
Ausgangsimpedanz: <100 Ohm;
Maximaler Ausgangspegel: 4 Vrms symmetrisch
Ethernet (1) 8-poliger RJ-45-Anschluss, weiblich;
100BASE-TX-Ethernet-Port
24 V 4,0 A (1) 2,1 x 10 mm Gleichstromanschluss;
24VDC Stromeingang;
Netzteil im Lieferumfang enthalten (Modell TBA)
SERVICE (1) USB-Typ-A-Buchse;
Versorgt USB-betriebene Geräte mit bis zu 5V 500mA

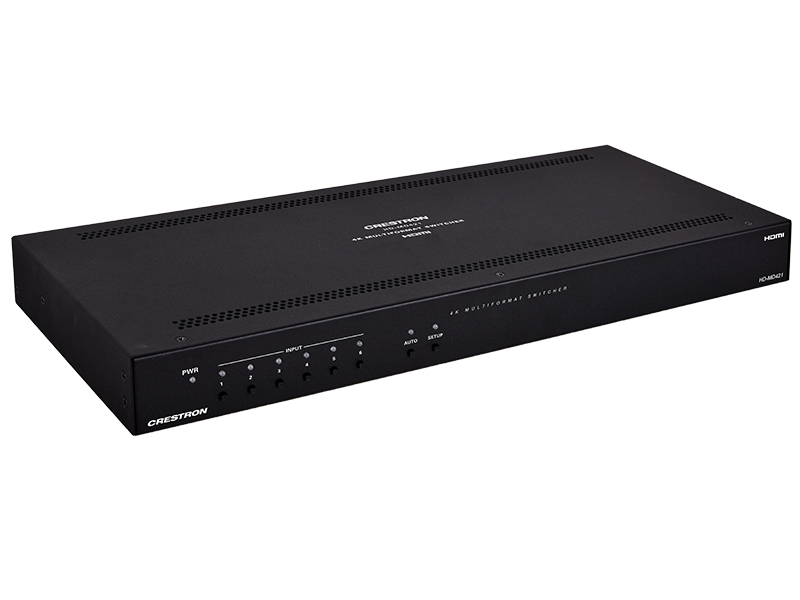

Bedienelemente und Anzeigen
PWR (1) LED. Gelb zeigt an, dass das Gerät bootet. Grün zeigt an, dass das Gerät betriebsbereit ist.
INPUT 1-6 (6) Drucktasten zur manuellen Eingangsauswahl und (6) LEDs. Grün zeigt an, dass der entsprechende Eingang auf einen Ausgang geroutet ist. Gelb zeigt an, dass eine Quelle am entsprechenden Eingang erkannt, aber nicht an einen Ausgang geleitet wird.
AUTO (1) Drucktaste zum Aktivieren oder Deaktivieren der automatischen Umschaltung und (1) grüne LED, um anzuzeigen, dass die automatische Umschaltung aktiviert ist
SETUP (1) Rote LED und (1) Taster zur Anzeige der IP-Adresse am angeschlossenen HDMI- und DM Lite-Ausgang
DM Lite 5-6 INPUT (2) LEDs am RJ-45-Anschluss;
Grün zeigt an, dass eine DM Lite-Verbindung hergestellt wurde. Gelbes Blinken zeigt Nicht-HDCP-Video an. Durchgehend gelb zeigt HDCP-Video an.
DM Lite OUTPUT (2) LEDs am RJ-45-Anschluss;
Grün zeigt an, dass eine DM Lite-Verbindung hergestellt wurde. Gelbes Blinken zeigt Nicht-HDCP-Video an. Stetig gelb zeigt HDCP-Video an
Ethernet (2) LEDs am RJ-45-Anschluss;
Grün zeigt an, dass eine 100BASE-TX-Verbindung hergestellt wurde. Gelbes Blinken zeigt Ethernet-Aktivität an.
Leistung
Netzteil (im Lieferumfang enthalten) 4,0 A @ 24 VDC;
100-240VAC, 50/60Hz;
Modell: TBA
HINWEIS: Dieser Stromanschluss versorgt den HD-MD421 und alle Geräte, die an die DM Lite-Ein- und Ausgänge angeschlossen sind. Die Geräte HD-MD421 und DM Lite sollten nicht gleichzeitig mit Strom versorgt werden.
Leistungsaufnahme 35 W typisch
Umwelt
Temperatur 32° bis 104°F (0° bis 40°C)
Luftfeuchtigkeit 10 % bis 90 % RH (nicht kondensierend)
Wärmeableitung 119 BTU/h typisch
Akustisches Rauschen Nicht zutreffend (lüfterlos)
Konstruktion
Chassis Metall, schwarzes Finish, oben und unten belüftet
Montage Freistehend oder 1 HE 19-Zoll-Rack-montierbar (Rack-Montagehalterungen im Lieferumfang enthalten)
Maße
Höhe 1,72 Zoll (44 mm)
Breite 17,32 Zoll (440 mm)
Tiefe 7,06 Zoll (180 mm)
Gewicht
5,3 Pfund (2,35 kg)
