4K HDMI® über HDBaseT® Extender mit analogem Audio, schwarz
Das Crestron HD-EXT4-C-B System zur Videoübertragung über CAT bietet eine sehr einfache und zuverlässige Lösung für die Erweiterung unkomprimierter ultrahochauflösender Video- und Audiosignale bis zu 100 Meter über ein einzelnes Twisted-Pair-Kabel vom Typ CAT. Unterstützt Full HD-, Ultra HD-, 2K- und 4K-Videoauflösungen und bietet zusätzliche Funktionen zum Erweitern von analogem Audio über ein zweites Kabel.
Der Crestron® 4K HDMI® über HDBaseT® Extender (HD-EXT4-C) bietet eine professionelle digitale HD AV-Signalerweiterungslösung für den Einsatz zu Hause, im Klassenzimmer, im Auditorium oder im Sitzungssaal eines Unternehmens. Ohne spezielle Einrichtung oder Konfiguration ermöglicht der HD-EXT4-C die Übertragung von hochauflösendem digitalem Video und Audio über Kabel mit einer Länge von bis zu 100 Metern mit einem einzigen Twisted-Pair-Kabel vom Typ CAT. Für Anwendungen, die ein analoges Audiosignal enthalten, kann der HD-EXT4-C auch Audio mit Stereo-Line-Pegel über ein zweites Kabel verarbeiten.
HINWEIS: Der HD-EXT4-C besteht aus einem HD-TX4-C-Sender und einem HD-RX4-C-Empfänger. Diese Komponenten werden nur als Teil des HD-EXT4-C-Pakets verkauft.
4K Ultra HD Signalerweiterung
Mithilfe der HDBaseT-Technologie ermöglicht der HD-EXT4-C die Erweiterung unkomprimierter HDMI-Signale über ein einzelnes Twisted-Pair-Kabel vom Typ CAT. Neben HDMI ist es auch mit DVI- und DisplayPort-Multimode-Quellen sowie DVI-Anzeigegeräten kompatibel. [2] HDBaseT transportiert das Signal mit voller Auflösung zuverlässig von der Quelle zur Anzeige - intakt und kompromisslos.
Der HD-EXT4-C verarbeitet unkomprimierte Full HD 1080p-, Ultra HD-, 2K- und 4K-Videosignale mit Unterstützung für 3D, Deep Color und HDCP 2.2. Zu den Audiofunktionen gehören die Unterstützung von 7.1-Audioformaten mit hoher Bitrate wie Dolby® TrueHD und DTS-HD Master Audio ™ sowie unkomprimiertes lineares PCM. Alle Signale werden über ein einziges CAT-Kabel transportiert, das 1080p-, WUXGA- und 2K-Signale in Entfernungen von bis zu 100 m (330 Fuß) mit Crestron DM® Ultra- oder DM 8G®-Kabeln oder CAT5e von Drittanbietern unterstützt. Höhere Auflösungen bis zu UHD und 4K werden in Entfernungen von bis zu 100 m mit DM Ultra Cable, 70 m mit DM 8G Cable oder 50 m mit CAT5e unterstützt.
Unterstützung für ältere Audiogeräte
Der HD-EXT4-C überträgt nicht nur digitales Video und Audio, sondern erweitert auch ein analoges Audiosignal, um DVI-Geräte (und bestimmte HDMI-Geräte) zu unterstützen, die möglicherweise keinen eingebetteten digitalen Audiokanal enthalten oder unterstützen. Um die Erweiterung von analogem Audio zu aktivieren, ist lediglich ein zusätzliches Twisted-Pair-Kabel erforderlich.
Kompromisslos und unkompliziert
Crestron HDMI über HDBaseT-Produkte bieten eine sehr zuverlässige Signalerweiterungslösung, die einfach zu implementieren ist. Es ist keine spezielle Konfiguration oder Programmierung erforderlich - schließen Sie einfach Ihre Quelle und Ihr Display an und genießen Sie hochwertige Video- und Audiodaten aus dem gesamten Raum - oder vom anderen Ende des Hauses.

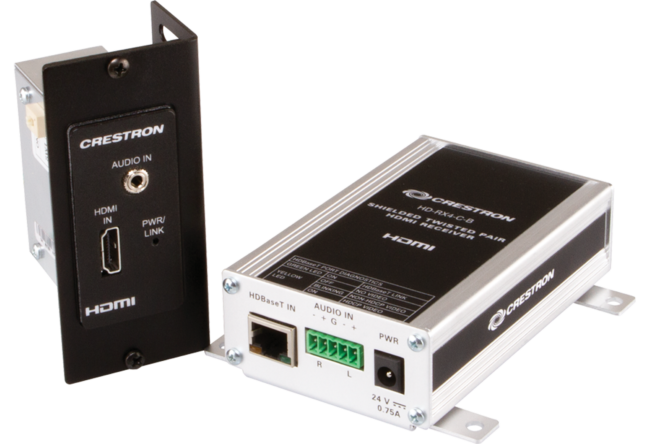

Der HD-EXT4-C besteht aus einem Sender und einem Empfänger (HD-TX4-C und HD-RX4-C, beide enthalten). Der Sender kann in einer Single-Gang-Wandbox montiert oder an einer ebenen Fläche oder in einem Geräteträger angebracht werden. Der kompakte Empfänger kann diskret hinter einem Anzeigegerät oder überall dort montiert werden, wo er benötigt wird. Für die Verbindung der beiden Komponenten sind nur ein oder zwei CAT-Kabel erforderlich [1,2]. Crestron bietet Kabel und Stecker für eine vollständige, einfache und zuverlässige Verkabelungslösung. Eine Reihe professioneller AV-Schnittstellenkabel und Wandplatten ist ebenfalls erhältlich, um den HD-EXT4-C für eine umfassende kundenspezifische Installationslösung zu ergänzen.
Hauptmerkmale
HDBaseT®-zertifizierter 4K Ultra HD-Signalverlängerer
Erweitert unkomprimierte digitale Video-, Audio- und Steuersignale über ein einzelnes CAT-Twisted-Pair-Kabel
Unterstützt Kabellängen bis zu 100 m für alle Auflösungen bis zu 4K und Ultra HD mit DM® Ultra-Kabel
Unterstützt Kabellängen bis zu 100 m für 1080p, WUXGA und 2K mit DM 8G®-Kabel oder CAT5e
Unterstützt Kabellängen bis zu 70 m für 4K und UHD mit DM 8G-Kabel oder 50 m mit CAT5e
Kann auch ein analoges Stereo-Audiosignal über ein zweites Kabel verlängern
Kompatibel mit HDMI®-, DVI- und DisplayPort-Multimode-Quelle
Kompatibel mit HDMI- und DVI-Anzeigegeräten
Unterstützt Dolby® TrueHD, DTS-HD® und unkomprimiertes lineares 7.1-PCM-Audio
HDCP 2.2-konform
Besteht CEC und EDID
24VDC Netzteil enthalten
Erhältlich in weiß oder schwarz
Keine Programmierung oder Konfiguration erforderlich
Maximale HDBaseT®-Kabellängen
DM-CBL-ULTRA:
100 m (330 ft)
1080p60 Full HD
1920x1200 WUXGA
1600 x 1200 UXGA
2048 x 1080 2K DCI
2560 x 1440 WQHD 70 m
2560 x 1600 WQXGA
3840 x 2160 Ultra HD
4096 x 2160 4K DCI
DigitalMedia ™ Ultra-Kabel DM-CBL-8G:
100 m (330 ft)
1080p60 Full HD
1920x1200 WUXGA
1600 x 1200 UXGA
2048 x 1080 2K DCI
70 m (230 ft)
2560 x 1440 WQHD
2560 x 1600 WQXGA
3840 x 2160 Ultra HD
4096 x 2160 4K DCI
DigitalMedia 8G ™ -Kabel CAT5e (oder besser) UTP oder STP:
100 m (330 ft)
1080p60 Full HD
1920x1200 WUXGA
1600 x 1200 UXGA
2048 x 1080 2K DCI
50m (165ft)
2560 x 1440 WQHD
2560 x 1600 WQXGA
3840 x 2160 Ultra HD
4096 x 2160 4K DCI
Video
Eingangssignaltypen HDMI® mit Deep Color, 3D und 4K (DVI & DisplayPort Multimode kompatibel)
Ausgangssignaltypen HDMI mit Deep Color, 3D und 4K (DVI-kompatibel)
Audio
Eingangssignaltypen HDMI (DisplayPort Multimode kompatibel [3]), analoges Stereo
Ausgangssignaltypen HDMI, analoges Stereo
Formate, HDMI Dolby Digital®, Dolby Digital EX, Dolby Digital Plus, Dolby® TrueHD, DTS®, DTS-ES, DTS 96/24, DTS-HD hochauflösend, DTS-HD Master Audio ™, LPCM mit bis zu 8 Kanälen
Formate, Analog Stereo 2-Kanal
Leistung (analog) Frequenzgang: 20Hz bis 20kHz ± 0,25dB;
S / N-Verhältnis:> 93 dB, 20 Hz bis 20 kHz A-gewichtet;
THD + N: 0,01% bei 20 Hz bis 20 kHz;
Stereotrennung:> 85dB
Kommunikation
HDMI besteht HDCP 2.2, EDID und CEC
Anschlüsse - HD-TX4-C Sender
HDMI IN (1) 19-polige HDMI-Buchse Typ A;
HDMI digitaler Video / Audio-Eingang;
Unterstützt auch DVI oder Displayport Multimode
AUDIO IN (1) 3,5 mm TRS Mini-Telefonbuchse;
Unsymmetrischer Audioeingang mit Stereo-Line-Pegel;
Maximaler Eingangspegel: 2 Veff;
Eingangsimpedanz: 15 kOhm
AUDIO OUT L, R (hinten) (1) 5-poliger abnehmbarer 3,5-mm-Klemmenblock;
Verbindung zum AUDIO IN-Anschluss des HD-RX4-C-Empfängers über ein dediziertes STP- oder UTP-Kabel
Masse (hinten) (1) Flugkabel, Gehäusemasse
HDBaseT OUT (hinten) (1) 8-polige RJ45-Buchse, geschirmt;
Verbindung zum HDBaseT IN-Anschluss des HD-RX4-C-Empfängers über CAT5e-, Crestron DM-CBL-8G- oder Crestron DM-CBL-ULTRA-Kabel
Anschlüsse - HD-RX4-C-Empfänger
AUDIO OUT (2) Cinch-Buchse;
Unsymmetrischer Audioausgang mit Stereo-Line-Pegel;
Maximaler Ausgangspegel: 1,85 Veff;
Ausgangsimpedanz: 100 Ohm
G (1) 6-32 Schraube, Gehäusemasse
HDMI OUT (1) 19-polige HDMI-Buchse Typ A;
HDMI digitaler Video- / Audioausgang;
Unterstützt auch DVI
HDBaseT IN (1) 8-polige RJ45-Buchse, geschirmt;
Verbindung zum HDBaseT OUT-Anschluss des HD-TX4-C-Senders über CAT5e-, Crestron DM-CBL-8G- oder Crestron DM-CBL-ULTRA-Kabel
AUDIO IN R, L (1) 5-poliger abnehmbarer 3,5-mm-Klemmenblock;
Wird über ein spezielles STP- oder UTP-Kabel mit dem AUDIO OUT-Anschluss des HD-TX4-C-Senders verbunden.
PWR 24 VDC 0,75 A (1) 2,1 x 5,5 mm Gleichstromstecker;
24 Volt Gleichstromeingang (PW-2407WU Netzteil enthalten)
Bedienelemente und Anzeigen - HD-TX4-C Sender
PWR / LINK (1) zweifarbige gelb / grüne LED, zeigt die über HD-RX4-C gelieferte Betriebsleistung an und zeigt den HDBaseT-Verbindungsstatus und das Vorhandensein des HDMI-Eingangssignals an
HDBaseT OUT (hinten) (2) LEDs, grüne LED zeigt den Verbindungsstatus an, gelbe LED zeigt das Vorhandensein von Video- und HDCP-Signalen an
Der Schiebeschalter SW1 (Seite) (1) ermöglicht die Erkennung von Hotplugs
Anzeigen - HD-RX4-C Empfänger
Die grüne LED PWR (1) zeigt die über das lokale Netzteil gelieferte Betriebsleistung an
HDBaseT IN (2) -LEDs, grüne LED zeigt den Verbindungsstatus an, gelbe LED zeigt das Vorhandensein von Video- und HDCP-Signalen an
Strombedarf
Netzteil 0,75 Ampere bei 24 Volt Gleichstrom;
100-240 Volt Wechselstrom, 50/60 Hz Netzteil, Modell PW-2407WU, enthalten
Umwelt
Temperatur 0 ° bis 40 ° C
Luftfeuchtigkeit 10% bis 90% rF (nicht kondensierend)
Wärmeableitung HD-TX4-C: 2 BTU / h;
HD-RX4-C: 11 BTU / h
Gehäuse - HD-TX4-C Sender
Konstruktion Metall, schwarz mit weißer oder schwarzer Polycarbonat-Etikettenauflage
Unterputz-Wandhalterung 1-fach montierbar in einem extra tiefen Schaltkasten (mindestens 2-1 / 2 Zoll tief), erfordert eine Frontplatte im Dekorationsstil (nicht im Lieferumfang enthalten).
Oberflächenmontage Oberflächenmontagehalterung enthalten
Rack-Montage Kann an einer einzelnen 19-Zoll-EIA-Rack-Schiene befestigt werden
Gehäuse - HD-RX4-C-Empfänger
Konstruktion Aluminium mit Polycarbonat-Etikettenauflage und (4) integrierten Befestigungsflanschen
Montage Freistehend, oberflächenmontiert oder an einer einzelnen Rackschiene befestigen
Maße
HD-TX4-C Senderhöhe: 105 mm;
Breite: 44 mm;
Tiefe: 61 mm
HD-RX4-C Empfängerhöhe: 37 mm;
Breite: 100 mm;
Tiefe: 124 mm
Gewicht
HD-TX4-C-Sender 165 g
HD-RX4-C-Empfänger 330 g (11,6 oz)
