Crestron DM-MD8X8-CPU3 Matrix

Die DM-MD8X8-CPU3 bietet eine fortschrittliche 4K60 4: 4: 4-AV-Signalroutinglösung, die die Grundlage für ein vollständiges DigitalMedia ™ -System bildet. Die DM-MD8X8-CPU3 bietet ultraschnelles Schalten und verlustfreie Verteilung von HDMI®- und anderen Signalen zur Unterstützung von digitalen Mediaplayern, HDTV-Empfängern, Computern, Kameras und Anzeigegeräten.

Die DM-MD8X8-CPU3 kann für bis zu acht AV-Quellen konfiguriert werden. Die Ausgänge können so konfiguriert werden, dass sie bis zu acht DM-, HDBaseT®- und / oder HDMI-Ausgänge oder bis zu vier H.264-Streaming-Ausgänge in einem einzigen Gehäuse bereitstellen. Basierend auf der 3-Series®-Plattform bietet der DM-MD8X8- CPU3 bietet Sicherheit für Unternehmen.

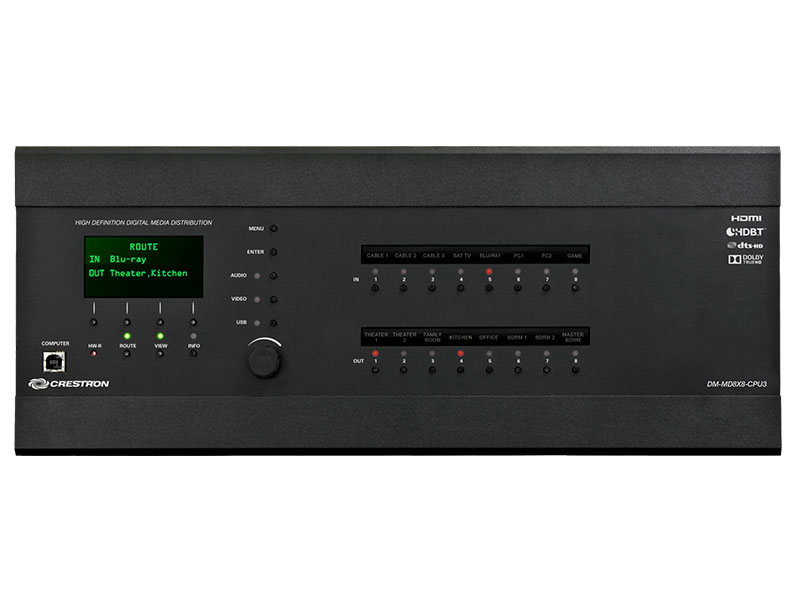

Integriertes Ethernet-Netzwerk und USB-Verteilung bieten eine vollständige Konnektivitätslösung in Kombination mit der integrierten Crestron®-Steuerung für die Verwaltung der Displays und anderer Raumgeräte ohne zusätzliche Verkabelung. Benutzerfreundliche Tools für Betrieb, Einrichtung und Fehlerbehebung werden über die Frontplatte des DM-MD8X8-CPU3 oder über die Crestron Toolbox ™ -Software bereitgestellt, um eine einfache Einrichtung zu ermöglichen. Eine Webbrowser-Oberfläche wird ebenfalls bereitgestellt.

4K Ultra HD
Die DM-MD8X8-CPU3 erfüllt die extremen Bandbreitenanforderungen für die Verarbeitung von 4K- und Ultra HD-Videosignalen. Die Unterstützung von 4K-Videos gewährleistet auch die Unterstützung der neuesten Generation von Computern und Monitoren mit nativen Auflösungen über 1080p und WUXGA.

DigitalMedia 8G + ® Technologie
Die DM-MD8X8-CPU3 bietet vollständige Unterstützung für Crestron DigitalMedia 8G + -Geräte sowie DM CAT 8,10- und DM Fibre-Produkte der ersten Generation, sodass Sie die neueste Crestron DigitalMedia 8G + -Technologie nutzen können.

Ein DigitalMedia 8G + -System verarbeitet hochauflösende Videosignale und kann gleichzeitig Stereo- und Mehrkanal-Surround-Tonsignale verteilen, die 7.1-Audioformate mit hoher Bitrate sowie unkomprimiertes lineares PCM unterstützen. Die Signale werden über ein Twisted-Pair-Kabel vom CAT-Typ oder einen Strang Multimode- oder Single-Mode-Glasfaser transportiert.

HDBaseT®-zertifiziert
Mit der DigitalMedia 8G + ® -Technologie kann die DM-MD8X8-CPU3 direkt an ein HDBaseT-kompatibles Gerät angeschlossen werden, ohne dass ein DM-Sender oder -Empfänger erforderlich ist.

H.264 Streaming
Mit der Streaming-Eingabefunktion DM-MD8X8-CPU3 können IP-Kameras und andere H.264-codierte Quellen zusammen mit HDMI und anderen Nicht-Streaming-Quellen über DigitalMedia verteilt werden. Außerdem können DM-Switches miteinander verbunden werden, um das Routing von HD-Inhalten zwischen Gebäuden und globalen Büros zu vereinfachen. Durch die Integration in ein Streaming-Media-System wie ein Wowza®- oder Kaltura®-Mediensystem kann das Streaming in großem Maßstab auf Computer und mobile Geräte erleichtert werden.

Eingebauter LAN-Anschluss für INHALTE
Jeder Streaming-Eingang oder -Ausgang kann so konfiguriert werden, dass er über das CONTENT LAN oder den LAN-Port des DM-Umschalters oder über einen dedizierten CONTENT LAN-Port einer Ein- oder Ausgangskarte der DMC-Serie gestreamt wird. Steuerung und Inhalt können in einem einzigen Netzwerk kombiniert oder in separaten Netzwerken isoliert werden.

Modulare Architektur

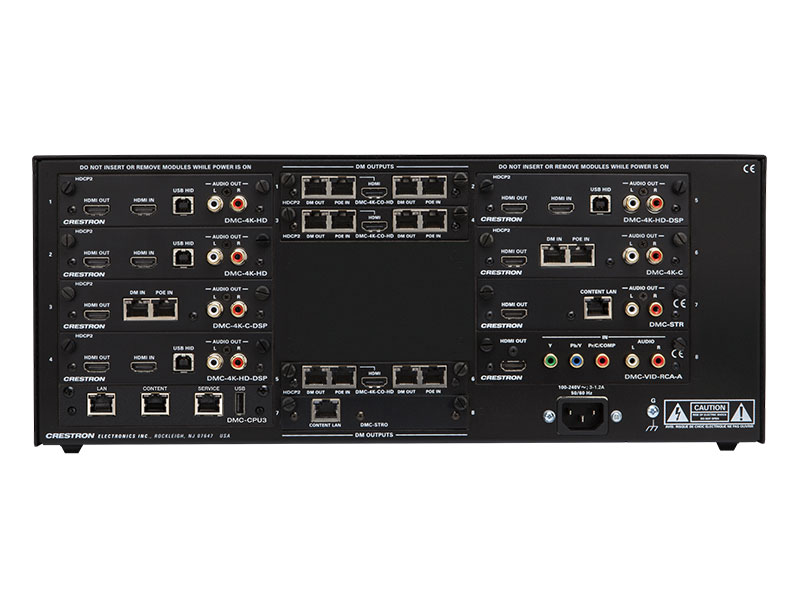

Die DM-MD8X8-CPU3 verfügt über eine modulare Architektur mit 8 Steckplätzen für Eingangskarten und 4 Steckplätzen für zwei Ausgangskarten. Eine große Auswahl an Eingangskarten wird angeboten, um eine vollständige Palette von digitalen und analogen AV-Signaltypen zu unterstützen, wie in der folgenden Spezifikationstabelle angegeben.

Ausgangserweiterung
Auf jeder Eingangskarte befindet sich ein HDMI-Pass-Through-Ausgang, über den die Eingänge von bis zu fünf DM-Umschaltern in Reihe geschaltet werden können. Auf diese Weise können sehr große Verteilungssysteme mit vielen Ausgängen konfiguriert werden. Mit fünf DM-MD8X8-CPU3-Umschaltern können beispielsweise bis zu 40 separate Ausgänge unterstützt werden.

QuickSwitch HD ™ -Technologie
Digitale Mediensignale werden normalerweise verschlüsselt, um sie vor unbefugtem Betrachten zu schützen. Nach der Authentifizierung von Anzeigen oder Signalprozessoren muss ein Quellgerät einen Schlüssel ausgeben, bevor ein Ausgangssignal ausgegeben wird. Die Crestron QuickSwitch HD-Technologie verwaltet diese Tasten, um ein schnelles, zuverlässiges Umschalten und Immunität gegen Stromausfälle zu gewährleisten.

HINWEIS: Für die QuickSwitch HD-Technologie muss ein skalierender HDMI-Ausgang verwendet werden, der auf DigitalMedia ™ -Geräten wie DM-RMC-4KZ-SCALER-C und DMC-4KZ-HDO verfügbar ist.

Auto-Locking®-Technologie
Die Crestron Auto-Locking-Technologie ermöglicht eine superschnelle Signalumschaltung, indem jedes Gerät im Signalpfad sofort konfiguriert wird, sobald das Signal das erste Gerät trifft. Die Auto-Locking-Technologie eliminiert praktisch jede merkliche Lücke beim Umschalten.

EDID-Formatverwaltung
Die DigitalMedia-Technologie verwaltet die EDID (Extended Display Identification Data), mit der Geräte kommunizieren, um Konflikte zu vermeiden, die auftreten können, wenn eine Quelle an mehrere Displays oder Audiokomponenten weitergeleitet wird. Über die Crestron Toolbox-Software können das Format und die Auflösungsfunktionen jedes Geräts bewertet werden, sodass das Installationsprogramm die EDID ordnungsgemäß konfigurieren kann.

Ein Skalierer für jedes Display
Das Installieren ausgewählter Ausgangskarten in der DM-MD8X8-CPU3 oder das Anschließen eines DM-Empfängers mit integrierten HD- und 4k-Skalierern an die DM-MD8X8-CPU3 ermöglicht eine leistungsstarke Skalierung. Unabhängige Skalierer, die an jedem Anzeigegerät angebracht sind, ermöglichen die Weiterleitung mehrerer Quellen an viele verschiedene Anzeigegeräte. Der Distributed Scaler-Ansatz gewährleistet ein optimales Bild auf jedem Bildschirm und ermöglicht die Anzeige einer hochauflösenden Computerquelle auf jedem Display im Gebäude.

Vielseitiges Audio-Routing
HDMI ist der Schlüssel zum Umgang mit 7.1-Surround-Soundformaten wie Dolby® TrueHD, Dolby Atmos® und DTS HD Master Audio ™. Um diese Audioquellen mit mehreren Audiozonen zu teilen, ermöglicht die DM-MD8X8-CPU3 die gleichzeitige Verteilung von Mehrkanal-Surround-Sound und zweikanaligen Stereosignalen von derselben HDMI-Quelle.

Das digitale Stereosignal wird in ein analoges umgewandelt, um die gemeinsame Nutzung über ein Sonnex® Multiroom-Audiosystem oder ein anderes Audioverteilungssystem zu ermöglichen. Mit der DM-MD8X8-CPU3 können Surround-Sound-Prozessoren und -Verstärker über optionale lokale HDMI-Ausgänge zentral und nicht am Anzeigeort platziert werden.

Eingebauter Ethernet-Switch
Die DM-MD8X8-CPU3 enthält einen integrierten Ethernet-Switch mit einem Gigabit-LAN-Port. Zusätzlich zum Transport von digitalem Video und Audio kann ein DigitalMedia-System über ausgewählte DM-Empfänger und -Sender 100 Ethernet-Outs auf jedes Anzeige- und Quellgerät übertragen und so eine Hochgeschwindigkeitsverbindung für jedes Raumgerät herstellen, für das eine LAN-Verbindung erforderlich ist. Ethernet wird auch intern vom Crestron-Steuerbus verwendet, um die DM-Geräte im System zu verwalten und die Anzeigesteuerung in jedem Raum bereitzustellen.

Privater Netzwerkmodus
Um die Implementierung in einem Unternehmens- oder Universitäts-LAN zu optimieren, verwendet die DM-MD8X8-CPU3 den privaten Netzwerkmodus, um eine Einzelpunktverbindung für das gesamte System bereitzustellen. Im privaten Netzwerkmodus benötigt die DM-MD8X8-CPU3 nur eine IP-Adresse für das gesamte DM-Netzwerk.

USB-Signalrouting
Die DM-MD8X8-CPU3 unterstützt das USB-HID-Signalrouting (Human Interface Device), sodass eine USB-HID-kompatible Tastatur und / oder Maus die lokale Steuerung von Geräten an anderen Standorten ermöglichen kann. Die USB-HID-Konnektivität wird über ausgewählte DM-Empfänger, -Sender, und Eingangskarten. Schließen Sie ein USB-über-Ethernet-Extender-Hostmodul (USB-EXT-DM-LOCAL) an einen Host an, mit dem Sie kommunizieren möchten, und installieren Sie an jedem Anzeigeort ein Gerätemodul (USB-EXT-DM-REMOTE), um Tastaturen und Spiele anzuschließen Controller, Mäuse oder andere Geräte.

CEC Embedded Device Control
Durch die Verbindung mit dem Steuerungssystem bietet die DM-MD8X8-CPU3 ein Gateway zur Steuerung vieler Geräte direkt über ihre HDMI- oder HDBaseT-Verbindungen, sodass möglicherweise keine speziellen Steuerkabel oder IR-Strahler erforderlich sind.

Webbrowser-Steuerung
Die DM-MD8X8-CPU3 enthält auch einen integrierten Webserver, mit dem Funktionen wie Ethernet-Konfiguration, Routing und Firmware-Upgrades durchgeführt werden können.

Upgrade eines vorhandenen DM-Umschalters mit älteren Multi-Gang-Ausgangskarten der DMCO-Serie? Verwenden Sie das Online-Tool zum Hinzufügen und Aktualisieren von Ausgabekarten, um Ihre vorhandenen Ausgabekarten und Ihren Umschalter auf das neue Single-Gang-Ausgabekartenformat zu aktualisieren.

Weitere Entwurfswerkzeuge und Referenzdokumente finden Sie auf der DigitalMedia Resources-Webseite unter www.crestron.com/dmresources.

Hauptmerkmale
Liefert eine einheitliche HD-Signalverteilungslösung, die sowohl Punkt-zu-Punkt-Kabel- als auch IP-Streaming-Technologien umfasst
Bietet verlustfreies HD AV-Signal-Routing über Twisted Pair-Kupferkabel oder -Faser
Integriert Video, Audio, Netzwerk und Steuerung über einen Draht oder Glasfaserstrang
Ermöglicht leistungsstarkes H.264-Streaming von jeder Eingangsquelle bis zu 1080p oder WUXGA
Bietet einen integrierten CONTENT LAN-Port für das Streaming
Ermöglicht Vollmatrix-Switching mit einer extrem hohen Backplane-Datenrate von 12,5 Gbit / s
Verarbeitet HDMI®-Geräte mit Deep Color, 3D, 4K und 7.1-codiertem Audio mit hoher Bitrate
HDBaseT®-zertifiziertes Gerät - Ermöglicht den direkten Anschluss an andere HDBaseT-zertifizierte Geräte
HDCP 2.2-kompatibel über 4K-Ein- und Ausgangskarten
Verteilt Full HD 1080p-, Ultra HD- und 4K-Signale über DM 8G + ® - und HDBaseT-Konnektivität
Verteilt 1080p- und WUXGA-Signale über DM 8G® Fibre oder über DM 8G® SM Fibre
Ermöglicht das Streaming von 1080p-Signalen über ein IP-Netzwerk ohne Entfernungsbeschränkungen
Unterstützt DM® CAT- und DM® Fiber-Produkte der ersten Generation
Konfigurierbar mit bis zu acht DM-, HDBaseT- und / oder HDMI-Ausgängen
Konfigurierbar mit bis zu vier Streaming-Ausgängen
Einfache Ausgangserweiterung mit mehreren DM-Schaltern
Modulare Eingänge unterstützen eine vollständige Palette von digitalen, analogen und Streaming-Signaltypen
Die QuickSwitch HD ™ -Technologie verwaltet HDCP-Tasten für schnelles und zuverlässiges Umschalten
Die Auto-Locking®-Technologie ermöglicht ein schnelles Umschalten zwischen verschiedenen Quellen
Führt eine automatische Verwaltung des AV-Signalformats über EDID durch
Aktiviert die Gerätesteuerung über CEC
Ermöglicht eine unabhängige Skalierung für jede Anzeige über ausgewählte Ausgangskarten und DM-Empfänger
Verteilt und leitet USB HID-Maus- und Tastatursignale weiter
Ermöglicht das vollständige Umschalten von Audio und USB
Unterstützt das Einbetten und Deaktivieren von analogem Audio
Enthält einen integrierten Ethernet-Switch mit Gigabit-LAN-Anschluss
Privater Netzwerkmodus - erfordert nur eine IP-Adresse für das gesamte DM-System
Sicherer Zugriff durch vollständige Benutzer- / Gruppenverwaltung oder Integration der Active Directory®-Verwaltung von Anmeldeinformationen
Sicherheit auf Hardwareebene mithilfe der 802.1X-Authentifizierung
TLS-, SSL-, SSH- und SFTP-Netzwerksicherheitsprotokolle
Beinhaltet einen integrierten Webserver
483 mm (4 Zoll) im Rack montierbar
