Das DIN-KXI ist eine IP-basierte KNX-Schnittstelle, die es einem 4-Series®-Steuerungssystem ermöglicht, mit einem KNX-System zu kommunizieren. Es ist in der Lage, bis zu 1.000 Datenpunkte anzusprechen und zu steuern und wird über den KNX-Bus mit Strom versorgt. Der DIN-KXI kann auch als Programmierschnittstelle für KNX-Geräte mit der Software ETS5 oder ETS6 verwendet werdenn Transceiver-Modulen zur Verbindung mit einem Glasfasernetzwerk.
KNX-Sicherheit
Das Gerät unterstützt KNX Security (AES-128), die mit der ETS-Software aktiviert werden kann.
Ethernet-Kommunikation
Die Ethernet-Verbindung ermöglicht den Zugriff auf den KNX-Bus von jedem Punkt im LAN. Dies ermöglicht Programmierung und Diagnose ohne direkten Zugriff auf das DIN-KXI.
Lokale Diagnose
Die Tasten und LEDs am Gerät liefern Diagnosedaten einschließlich Betriebsstatus und Kommunikationsfehlern.
DIN-Schieneninstallation

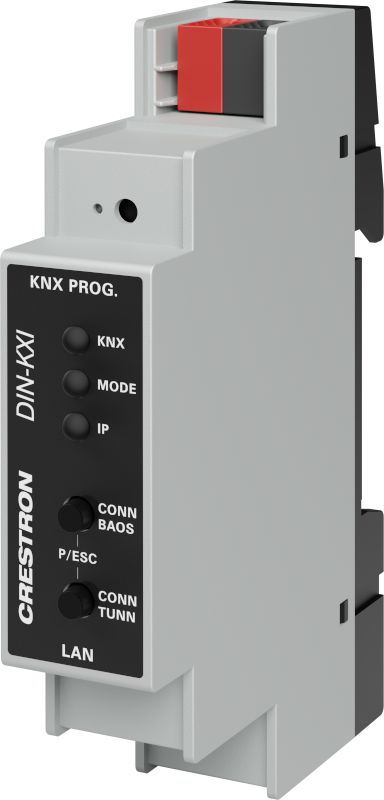

Der 1 m (18 mm) breite DIN-KXI lässt sich zur Installation in einem Wandgehäuse auf eine Standard-DIN-Schiene einrasten. Die Kabelanschlüsse befinden sich oben und unten und sind für eine einfache Installation und Wartung von vorne gut zugänglich. Alle Setup-Bedienelemente und -Anzeigen sind auf der mittleren Frontplatte positioniert.
Hauptmerkmale
1 m breite DIN-Schienenmontage
Ethernet-zu-KNX-Schnittstelle
Integriert KNX mit einem Crestron®-Steuerungssystem
Unterstützt KNXnet/IP-Sicherheit (AES-128)
Steuert bis zu 1.000 KNX-Datenpunkte
Bis zu 8 gleichzeitige KNXnet/IP-Tunneling-Verbindungen
Konfigurieren Sie mit der ETS-Software
Integrierte Bedienelemente für Einrichtung und Diagnose
Stromversorgung über den KNX-Bus
Kommunikation
KNX KNX über TP (Twisted Pair);
Schnittstellenprotokoll: cEMI;
Max. APDU-Länge: 55;
Gerätemodell: System B;
KNXnet/IP-Sicherheit (AES-128);
Kompatibel mit ETS5 und ETS6
Ethernet unterstützt ARP, ICMP, IGMP, UDP/IP, TCP/IP, DHCP und Auto IP;
DHCP ist standardmäßig aktiviert und kann mit der ETS-Software geändert werden
Anschlüsse
KNX
(2) 4-Leiter-KNX-Busverbinder, Push-in-Ausführung;
Bestehend aus (1) rotem (+) und (1) schwarzem (-) Anschluss für Strom und Kommunikation;
Akzeptiert bis zu 4 Twisted-Pair-Kabel mit festem Kern;
0,6–0,8 mm (22–20 AWG), abisolierte Drähte 5–6 mm (0,2–0,24 Zoll)
LAN
(1) 8-poliger RJ-45, weiblich;
100BASE-TX-Ethernet-Port;
Grüne und gelbe LEDs zeigen den Status des Ethernet-Ports an

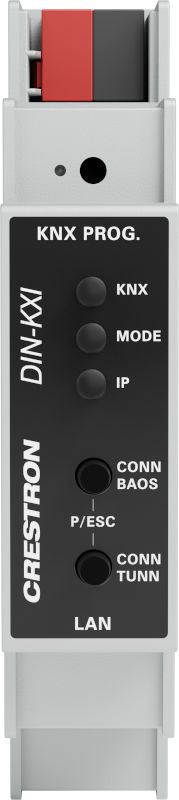

Bedienelemente und Anzeigen
KNX PROG.
(1) rote LED und (1) versenkter Miniaturdruckknopf zum Aufrufen des Programmiermodus und zum Zurücksetzen auf die Werkseinstellungen;
Programmiermodus: Drücken Sie diese Taste, um in den Programmiermodus zu gelangen. Die LED leuchtet, um anzuzeigen, dass der Programmiermodus aktiviert ist.
Zurücksetzen auf Werkseinstellungen: Halten Sie die Taste gedrückt, während Sie den KNX-Bus anschließen, und halten Sie sie 6 Sekunden lang gedrückt, bis alle LEDs blinken
KNX
(1) Mehrfarbige LED, zeigt Strom und KNX-Status an;
Grün: Zeigt an, dass Strom vom KNX-Bus empfangen wird;
Blinkendes Grün zeigt Kommunikation auf dem KNX-Bus an;
Rot blinkend: Zeigt einen Kommunikationsfehler auf dem KNX-Bus an
MODUS
(1) Mehrfarbige LED, zeigt BAOS- und IP-Tunnelstatus an;
Grün: Normaler Betriebsmodus;
Rot: Programmiermodus ist aktiv;
Blinkt grün (1 bis 10 Mal): Manueller Modus ist aktiv, die ausgewählte BAOS-Verbindung (1 bis 10) wird nicht verwendet und ist verfügbar, die Anzahl der Blinkzeichen zeigt die Verbindungsnummer an;
Blinkt orange (1 - 10 Mal): Manueller Modus ist aktiv, die ausgewählte BAOS-Verbindung (1 - 10) wird verwendet;
Blinkt grün (1–5 Mal): Der manuelle Modus ist aktiv, der ausgewählte Tunnel (1–5) wird nicht verwendet und ist verfügbar;
Blinkt orange (1 - 5 Mal): Manueller Modus ist aktiv, der ausgewählte Tunnel (1 - 5) wird verwendet;
Blinkt rot: Die Konfiguration ist nicht ordnungsgemäß geladen
IP
(1) Mehrfarbige LED, zeigt den Ethernet-Status an;
Grün: Aktive Ethernet-Verbindung und gültige IP-Einstellungen;
Blinkt grün: Ethernet-Aktivität;
Rot: Ungültige IP-Einstellungen oder keine IP-Einstellungen vom DHCP-Server erhalten
CONN BAOS
(1) Taste drücken, um in den manuellen Modus zu wechseln und eine BAOS-Verbindung auszuwählen;
Drücken Sie diese Taste, um in den manuellen Modus zu wechseln und eine BAOS-Verbindung (1–10) auszuwählen. Die MODE-LED zeigt die ausgewählte BAOS-Verbindungsnummer an.
Um den manuellen Modus zu verlassen, drücken Sie gleichzeitig CONN BAOS und CONN TUNN
CONN TUNN
(1) Drücken Sie die Taste, um in den manuellen Modus zu wechseln und eine Tunnelverbindung auszuwählen;
Drücken Sie diese Taste, um in den manuellen Modus zu wechseln und eine TUNN-Verbindung (1–5) auszuwählen. Die MODE-LED zeigt die Nummer der ausgewählten Tunnelverbindung an.
Um den manuellen Modus zu verlassen, drücken Sie gleichzeitig CONN BAOS und CONN TUNN
Umweltfreundlich
Temperatur -5° bis 45°C (23° bis 113°F)
Luftfeuchtigkeit 5 % bis 93 % relative Luftfeuchtigkeit (nicht kondensierend)
Konstruktion
Gehege
Hellgraues Polycarbonatgehäuse mit Polycarbonat-Beschriftungsauflage
Montage
35 mm DIN EN 60715-Schienenmontage, DIN 43880-Formfaktor für Gehäuse mit 45 mm Frontplattenausschnitt, belegt 1 DIN-Modulplatz (18 mm)

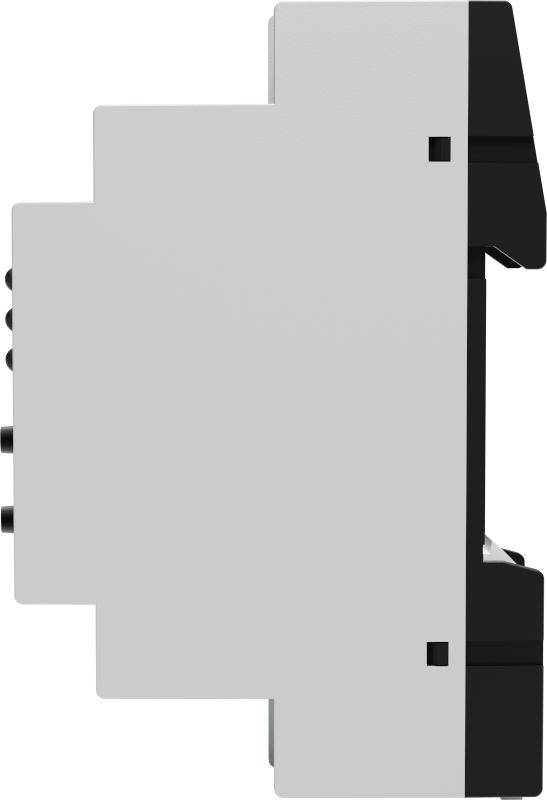

Maße
Höhe 90 mm (3,55 Zoll)
Breite 18 mm (0,71 Zoll);
1M breit
Tiefe 62 mm (2,44 Zoll)
Gewicht
40 g (1,41 Unzen)
