Crestron CGEIB-IP KNX-Gateway

Crestron KNX Gateway CGEIB-IP

Crestron-KNX Steuer-Schnittstelle auf Hutschiene

Das Crestron CGEIB-IP KNX-Gateway ist eine Steuerschnittstelle, über die ein Crestron-Steuerungssystem über RS232 oder Ethernet (TCP / IP) an eine KNX-Installation (früher als EIB bekannt) gekoppelt werden kann. Außerdem filtert der Crestron CGEIB-IP die gewünschten Informationen aus empfangenen KNX / EIB-Nachrichten und sendet sie über dieselbe Schnittstelle (RS232 oder TCP / IP) an das Crestron-Steuerungssystem, wodurch die Crestron-Installation Live-Updates des KNX / erhält. Das Gateway bietet Kommunikation für bis zu 512 Busadressen

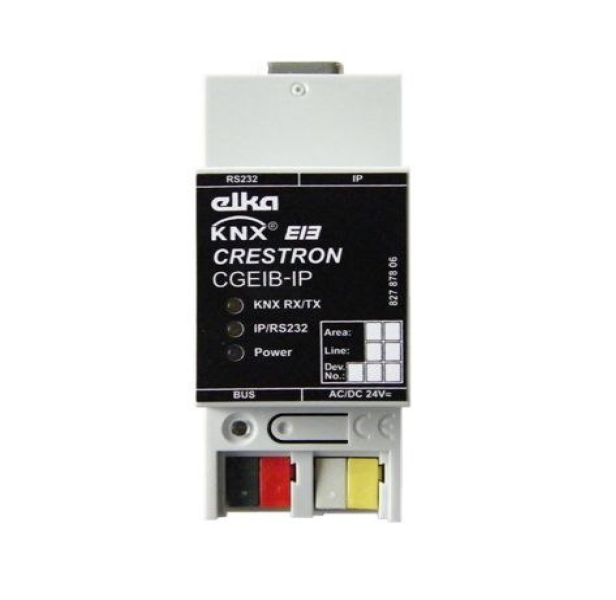

Crestron CGEIB-IP KNX/IP-Gateway für Hutschienenmontage

Produktübersicht

Das Crestron CGEIB-IP ist eine Steuerschnittstelle, über die ein Crestron-Steuerungssystem verfügt

kann mit RS232 an eine KNX-Installation (früher als EIB bekannt) gekoppelt werden

oder Ethernet (TCP / IP). Außerdem filtert der Crestron CGEIB-IP die gewünschten Informationen

aus empfangenen KNX / EIB-Nachrichten und sendet sie an das Crestron-Steuerungssystem

über dieselbe Schnittstelle (RS232 oder TCP / IP), die die Crestron-Installation bereitstellt

mit Live-Updates der KNX / EIB-Installation.

Crestron bot immer eine wertvolle Lösung für die Zusammenarbeit mit einem KNX / EIB

Netzwerk mittels CGEIB: Ein DIN-Schienen-montierbarer EIB-Knoten, der sein könnte

nur über RS-232 gesteuert. Crestron hat seine CGEIB mit dem erweitert

Möglichkeit zur Steuerung über TCP-IP. Diese CGEIB-IP ist eine neue Einheit, die ersetzt wird

das CGEIB, aber da es immer noch einen RS-232-Port hat, ist es perfekt rückwärts

kompatibel. Um die CGEIB in einer vorhandenen Installation zu ersetzen, kann sie installiert werden

diese CGEIB-IP.

Lieferumfang und technische Daten

Anschlüsse
Stromversorgung (1) Der Wago-Anschluss versorgt die CGEIB-IP mit Strom
BUS (KNX / EIB) (1) Der Wago-Anschluss verbindet den CGEIB-IP mit dem KNX-Bus
RS-232 (1) DB9-Buchse, RS232-Anschluss
LAN (1) 8-Draht-RJ45 mit 2 LED-Anzeigen; 10/100 BaseT-Ethernet-Port; Grüne LED zeigt den Verbindungsstatus an; Gelbe LED zeigt Ethernet-Aktivität an

Strombedarf
Stromverbrauch 1,8 Watt (0,075 Ampere bei 24 Volt AC / DC) (Netzteil nicht enthalten)

Umwelt
Temperatur 0 ° bis 55 ° C (32 ° bis 131 ° F)
Luftfeuchtigkeit 10% bis 93% rF (nicht kondensierend)

Gehäuse
Hellgraues Polycarbonatgehäuse, belegt 2 DIN-Modulräume (36 mm)

Maße
Länge 90 mm
Breite 35 mm
Höhe 70 mm

Gewicht
105 g

Bedienelemente und Anzeigen
Strom (1) Blau
KNX RX / TX (1) Rote / Grüne LED; Rot bei empfangenen KNX-Daten, Grün bei übertragenen KNX-Daten
IP / RS232 (1) Rote LED; Rot mit RS232 verbunden, Grün mit IP verbunden
Programmiertaste Zum Einstellen der CGEIB-IP befindet sich der ETS-Programmiermodus
Programmier-LED (1) Rote LED; zeigt an, dass sich die CGEIB-IP im ETS-Programmiermodus befindet

Datenblatt als PDF zum Download
