Crestron CEN-SWPOE-ULTRA-12

Produktübersicht

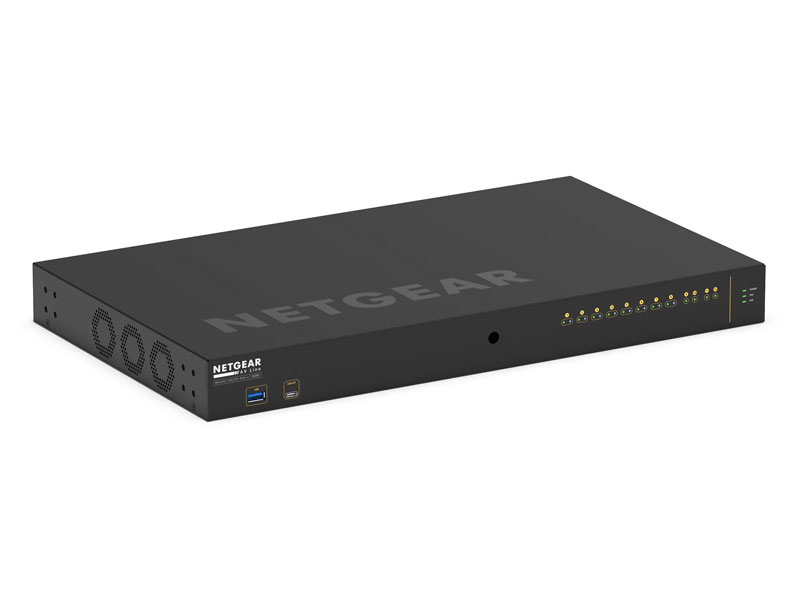

Die branchenführenden AV-Netzwerk-Switches von NETGEAR wurden entwickelt, um die Integration mit Crestron AV-over-IP-Produkten so einfach wie möglich zu gestalten. Der CEN-SWPOE-ULTRA-12 ist ein verwalteter Ethernet-Switch mit 12 Ports, der PoE++ über acht seiner Ports bereitstellt. Die zwei 10-Gigabit-Base-X-SFP+-Ports ermöglichen die Verwendung von Transceiver-Modulen zur Verbindung mit einem Glasfasernetzwerk.

DM NVX- und DM NAX-Profile für die schnelle Konfiguration
Wählen Sie bei der Konfiguration eines DM NVX- oder DM NAX-Systems das entsprechende Profil aus, um CEN-SWPOE-ULTRA-12 automatisch mit der für AV-over-IP erforderlichen Multicast-Funktionalität zu konfigurieren.

Webbrowser-Oberfläche
Über eine optimierte Benutzeroberfläche können Sie einzelne Ports schnell und vollständig konfigurieren oder AV-Profile für die Verwendung mit DM NVX- oder DM NAX-Systemen zuweisen. Eine erweiterte Befehlszeilenschnittstelle ist ebenfalls verfügbar.

Zwei SFP+-Ports
Alle SFP+-Ports bieten 10-Gigabit-Base-X-Verbindungen mit Unterstützung für Multimode- und Singlemode-Glasfaser-Transceiver-Module wie das SFP-10G-SR.

Stromversorgung über Ethernet++
PoE++ wird gleichzeitig über 10 Ports bereitgestellt, wodurch eine zentrale Stromquelle für zahlreiche PoE++-betriebene Geräte bereitgestellt wird und die Notwendigkeit für umständliche Netzteile und zusätzliche Verkabelung entfällt. Bis zu 90 W werden pro Port bis zu einem Maximum von 720 W bereitgestellt.

Hauptmerkmale
Klassenführender NETGEAR® AV-Netzwerk-Switch
Managed Switch mit 12 Ports für die Rackmontage
Zehn 1000Base-T-Gigabit-Ethernet-Ports
Unterstützt PoE++ (802.3bt Type 3) auf acht Ethernet-Ports
Bietet bis zu 90 W pro Anschluss, 720 W insgesamt
Zwei 10-Gigabit-Base-X-SFP+-Ports
Auswählbare AV-over-IP-Profile von DM NVX® und DM NAX™
Managed Switching-Funktionalität für Layer 2 und Layer 3
LLDP-Unterstützung (Link Layer Discovery Protocol).
60-Gbit/s-Switching-Fabric (nicht blockierend)
Einfach zu bedienende Webbrowser-Oberfläche

Lieferumfang und technische Daten

Ethernet
Häfen
10/100/1000Base-T-Gigabit-Ethernet mit automatischer Erkennung
10/100/1000Base-T-Gigabit-Ethernet mit automatischer Erkennung und PoE++
10-Gigabit-Base-X-SFP+
Netzwerkstandards IEEE 802.3af, 802.3at, 802.3bt
MAC-Adressen Bis zu 16K
Switch-Fabric 60 Gbit/s nicht blockierend

Lite-Layer-3-Paket
Management Out-of-Band;
IT-Web-GUI (Haupt-);
HTTPs, CLI, Telnet, SSH;
SNMP, MIBs, RSPAN;
Radius-Benutzer, TACACS+
IPv4/IPv6 ACL und QoS Ingress/Egress;
1 Kbps Shaping, zeitbasiert;
Single Rate Policing
IPv4/IPv6-Multicast-Filterung Automatisiertes IGMP zwischen Switches;
IGMPv3 MLDv2-Snooping, Proxy-ASM und SSM;
IGMPv1, v2-Querier (kompatibel mit v3);
Paketflutung kontrollieren
IPv4/IPv6-Policing und -Konvergenz Auto-VoIP;
Richtlinienbasiertes Routing;
LLDP-MED;
IEEE-1588-PTPv2
IPv4/IPv6-Authentifizierungssicherheit Sukzessives Tiering (DOT1X, MAB, Captive-Portal);
DHCP-Snooping;
Dynamische ARP-Inspektion;
IP-Quellenschutz
Statisches IPv4/IPv6-Routing Port, Subnetz, VLAN-Routing;
Statische Multicast-Routen;
DHCPv4-Server;
DHCP-Relay;
Zustandsbehafteter DHCPv6-Server
Dynamisches IPv4/IPv6-Routing IPv4: RIP;
IPv4/IPv6: PIM-SM, PIM-DM, SSM
Spanning Tree Grünes Ethernet STP, MTP, RSTP;
PV(R)STP;
BPDU/STRG;
EEE 802.3az
VLANs Statisch, dynamisch, Sprache, MAC;
GVRP/GMRP;
Doppelter VLAN-Modus;
Private VLANs

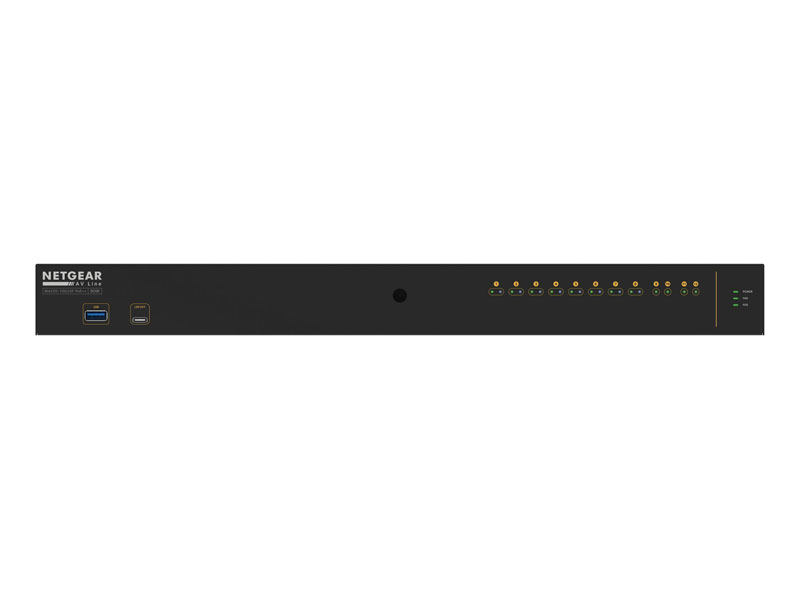

Indikatoren
POWER (1) grüne LED, zeigt die über den Hauptstromeingang zugeführte Betriebsspannung an
LÜFTER (1) grüne LED, zeigt an, dass der Lüfter in Betrieb ist
PoE MAX (1) grüne LED zeigt an, dass das Gerät die maximale PoE-Menge bereitstellt
OOB
grüne LEDs für den Ethernet-Port zeigen den Status der Ethernet-Verbindung für den Out-of-Band-Port (Service) an
1-8 LEDs pro Ethernet-Port, linke (grüne) LEDs zeigen den Ethernet-Verbindungsstatus für jeden entsprechenden Port an, rechte (blaue) LEDs zeigen PoE für jeden entsprechenden Port an
9-10
grüne LED für jeden (2) Ethernet-Port, zeigt den Ethernet-Verbindungsstatus für jeden entsprechenden Port an.
11-12
grüne LED pro SFP+-Port, zeigt aktive Verbindung an

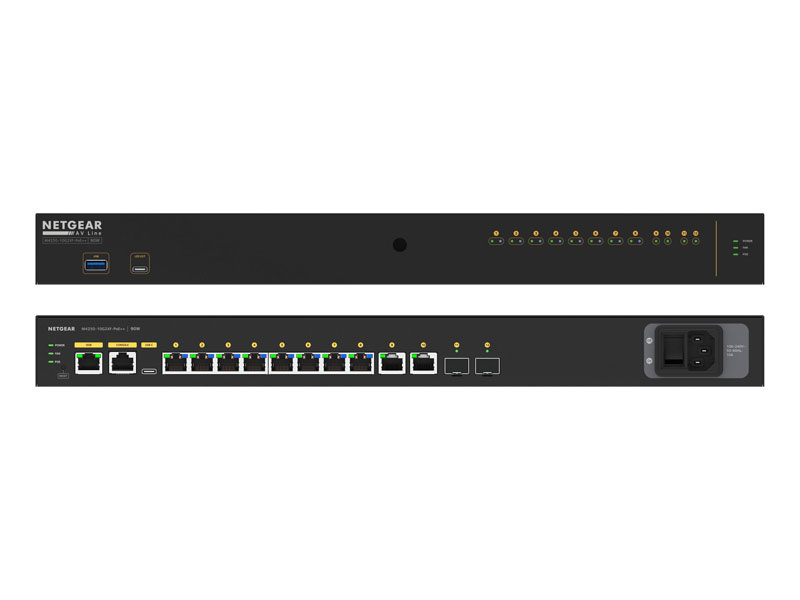

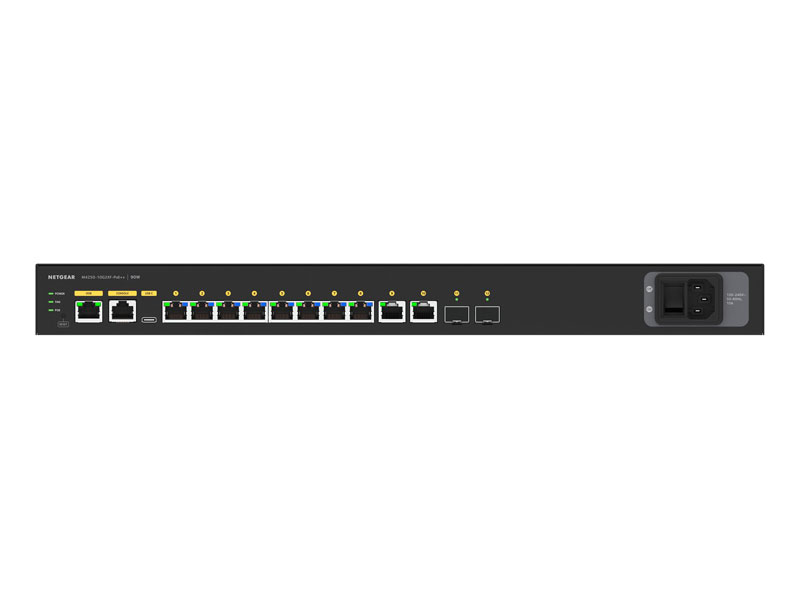

Anschlüsse
OOB 8-adriger RJ45, weiblich;
10/100/1000Base-T-Ethernet-Port
CONSOLE USB-C®-Anschluss, weiblich
USB-C USB-C®-Anschluss, weiblich
100-240 V Stromanschluss
USB USB Typ B, weiblich
LED EXT USB-C®-Anschluss, weiblich
1-8 8-adriger RJ45, weiblich;
10/100/1000Base-T Ethernet-Ports und PoE Power Sourcing Equipment (PSE)-Ausgänge;
Unterstützt IEEE 802.3bt Type 3 PoE++ Power Sourcing von allen Ports bis zu den maximal angegebenen Leistungsfähigkeiten;
Maximal 90 Watt pro Anschluss, 720 Watt insgesamt
9-10
8-adriger RJ45, weiblich;
10/100/1000Base-T-Ethernet-Anschlüsse
11-12
SFP+-Ports, weiblich;
10 Gigabit Base-X SFP+

Leistungsanforderungen
Hauptstrom 10 A bei 100–240 Volt Wechselstrom, 50/60 Hz
Leistungsaufnahme Max. PoE: 837,7 W
Kein PoE: 26,3 W
Bereitschaft: 18 W

Umwelt
Temperatur 0° bis 50° C (32° bis 122° F)
Luftfeuchtigkeit 10 % bis 90 % relative Luftfeuchtigkeit (nicht kondensierend)
Umgebungsgeräusch 50,5 dB bei 25 °C (77 °F)

Konstruktion
Gehäuse Metall, schwarz lackiert, lüftergekühlt, belüftete Seiten
Montage Freistehend oder 1HE 19-Zoll-Rack-montierbar mit umkehrbaren Rack-Ohren

Maße
Höhe 1,7 Zoll (43,2 mm)
Breite 17,32 Zoll (440 mm)
Tiefe 257 mm (10,11 Zoll)

Gewicht
3,83 kg
