Crestron CEN-SWPOE-16

Produktübersicht

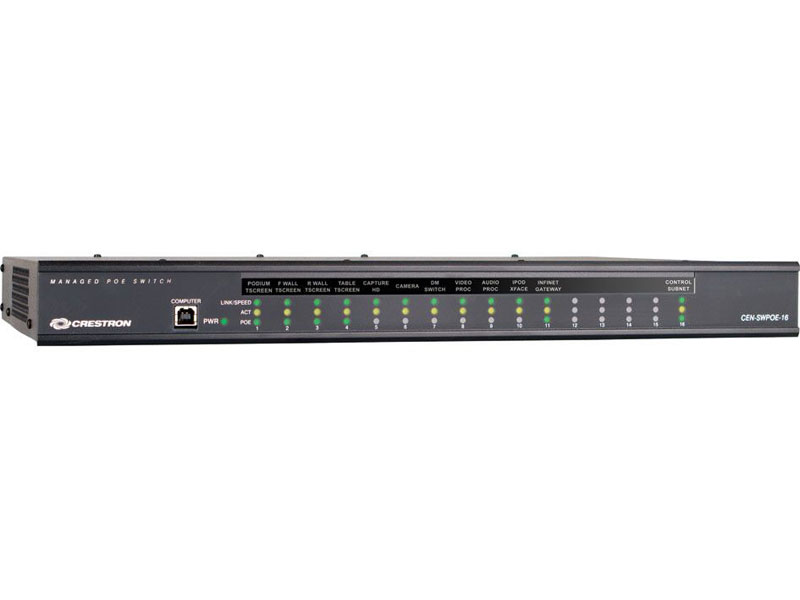

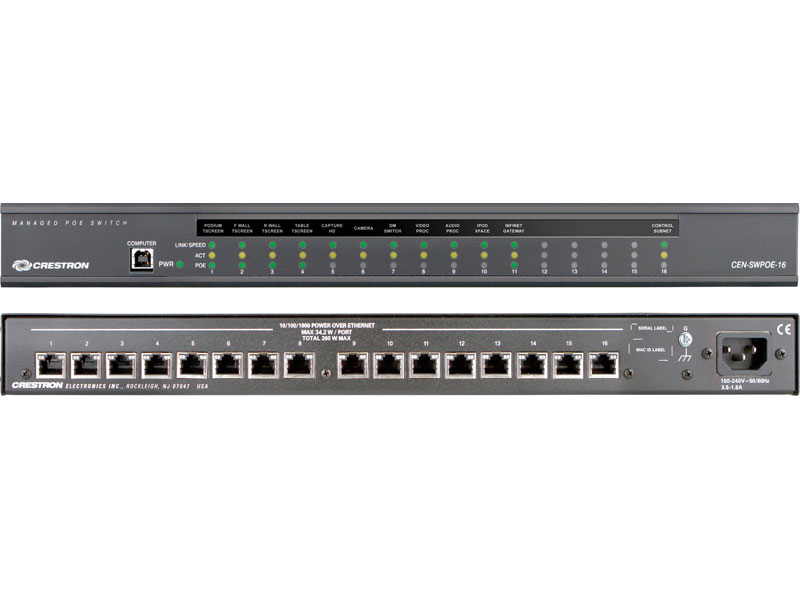

Das CEN-SWPOE-16 bietet Steuerungssystemvernetzung leicht gemacht, indem es die von Crestron® garantierte Leistung und Zuverlässigkeit für ein komplettes Ethernet-Netzwerk aus Touchscreens, Steuerungsprozessoren, Servern und anderen Geräten in einem Single-Space-Gehäuse für die Rackmontage bietet. Alle 16 Ports sind Gigabit-fähig, um maximale Bandbreite für Multimedia und kritische Steuerdaten zu gewährleisten. Alle Ports befinden sich auf der Rückseite des Geräts, während die Frontplatte den Status jedes Ports klar anzeigt und einen idealen Formfaktor für den Einsatz in einem typischen 19-Zoll-AV-Rack bietet. Die anpassbare Frontplattenbeschriftung erleichtert die Kennzeichnung jedes Ports ein freundlicher, beschreibender Name.

Power over Ethernet (PoE) wird gleichzeitig über alle 16 Ports bereitgestellt, wodurch eine zentrale Stromquelle für zahlreiche PoE-betriebene Geräte bereitgestellt wird und umständliche Netzteile und zusätzliche Verkabelung überflüssig werden. Das CEN-SWPOE-16 bietet volles PoE (802.3at Typ 1) von allen 16 Ports gleichzeitig. Es unterstützt auch PoE+ (802.3at Typ 2) von jedem Port und liefert maximal 34,2 Watt pro Port bis zu insgesamt 255 Watt für alle Ports. PoE an jedem Port kann über ein Crestron-Steuerungssystem ein- und ausgeschaltet werden, sodass Geräte heruntergefahren werden können, um Strom zu sparen, wenn sie nicht benötigt werden.

Die erweiterte Konfiguration des CEN-SWPOE-16 wird über eine intuitive Webbrowser-Oberfläche ermöglicht. Port-Mirroring-Funktion ermöglicht Überwachung und Fehlerbehebung.

Hauptmerkmale
Managed Ethernet-Switch mit 16 Ports für die Rackmontage
Alle Ports unterstützen 1000Base-T Gigabit Ethernet
Bietet volles PoE (802.3at Typ 1) auf allen Ports gleichzeitig
Unterstützt auch Geräte mit PoE+ (802.3at Typ 2).
Bietet bis zu 34,2 W pro Port, 255 W insgesamt
PoE schaltbar pro Port über ein Leitsystem
Auto-Negotiating und Auto-MDI/MDIX
Layer-2-Managed-Switching-Funktionalität
Portkonfigurationseinstellungen für Geschwindigkeit und Duplex
LLDP-Unterstützung (Link Layer Discovery Protocol).
Port-Mirroring-Funktion
32-Gbit/s-Switching-Fabric (nicht blockierend)
Konfiguriert über eine einfach zu bedienende Webbrowser-Schnittstelle
Anpassbare Frontplattenbeschriftung
AV-freundliches Single-Space-Rackmount-Design

Lieferumfang und technische Daten

Ethernet
Ports (10/100/1000Base-T Gigabit Ethernet mit automatischer Erkennung und PoE
Netzwerkstandards IEEE 802.3, 802.3u, 802.3ab, 802.3bc, 802.3af, 802.3at Typ 1 und 2
Übertragungsverfahren Store-and-Forward
MAC-Adressen bis zu 4K
Switch-Fabric 32 Gbit/s nicht blockierend

Indikatoren
PWR grüne LED, zeigt die über den Hauptstromeingang zugeführte Betriebsspannung an
LINK/SPEED 1 – 16 grün/gelbe, zweifarbige LEDs, zeigen den Ethernet-Verbindungsstatus und die Geschwindigkeit für jeden entsprechenden Port an
ACT 1 – 16 gelbe LEDs zeigen Ethernet-Aktivität für jeden entsprechenden Port an
POE 1 – 16 grüne LEDs zeigen an, dass PoE aktiv ist und ein PoE-betriebenes Gerät mit jedem entsprechenden Port verbunden ist
10/100/1000 POWER OVER ETHERNET 1 – 16 (hinten) LEDs für jeden der Ethernet-Ports, linke grüne/gelbe zweifarbige LEDs zeigen den Ethernet-Verbindungsstatus und die Geschwindigkeit für jeden entsprechenden Port an, rechte gelbe LEDs zeigen an Ethernet-Aktivität für jeden entsprechenden Port

Anschlüsse
10/100/1000 POWER OVER ETHERNET 1 – 16 8-Draht RJ45, weiblich;
10/100/1000Base-T Ethernet-Ports und PoE Power Sourcing Equipment (PSE)-Ausgänge;
Unterstützt IEEE 802.3at Typ 1 PoE, Klasse 0–3 (15,4 W) Stromversorgung an allen Ports gleichzeitig;
Unterstützt IEEE 802.3at Typ 2 PoE+, Klasse 4 (34,2 W) Stromversorgung von allen Ports bis zu den maximal angegebenen Leistungskapazitäten;
Maximal 34,2 Watt pro Anschluss, 255 Watt insgesamt
G 6-32-Schraube, Chassis-Erdungsöse
100–240 V~50/60 Hz 3,5–1,6 A (1) IEC C14-Gehäusestecker, Hauptstromeingang;
Passt mit abnehmbarem Netzkabel, im Lieferumfang enthalten
COMPUTER (Vorderseite) USB-Typ-B-Buchse;
USB-Computerkonsolenanschluss (6-Fuß-Kabel enthalten);
Nur für die Einrichtung

Leistungsanforderungen
Hauptstrom 3,5–1,6 Ampere bei 100–240 Volt Wechselstrom, 50/60 Hz

Umwelt
Temperatur 0° bis 40°C (32° bis 104°F)
Luftfeuchtigkeit 10 % bis 90 % relative Luftfeuchtigkeit (nicht kondensierend)
Wärmeableitung 171 BTU/Stunde

Gehäuse
Gehäuse Metall, schwarz lackiert, lüftergekühlt, belüftete Seiten
Frontplatte Aluminium, schwarze Oberfläche mit Polycarbonat-Etikettenauflage
Montage Freistehend oder in 1HE 19-Zoll-Rack montierbar (Klebefüße und Rack-Ohren im Lieferumfang enthalten)

Maße
Höhe 44 mm (1,73 Zoll)
Breite 439 mm (17,28 Zoll);
19,0 Zoll (483 mm) mit Ohren
Tiefe 256 mm (10,06 Zoll)

Gewicht
2,9 kg
