Crestron DM-NAX-AUD-IO

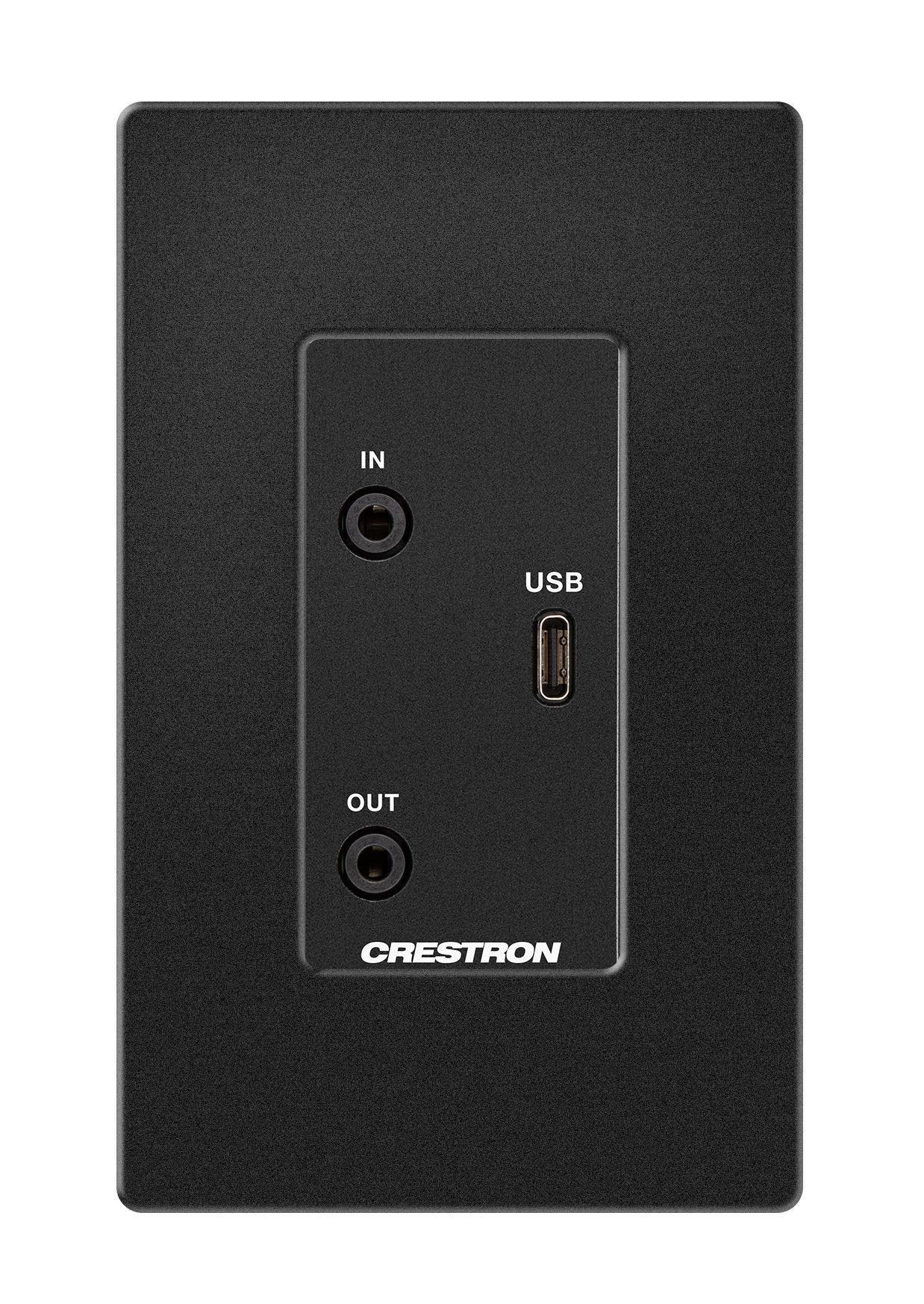

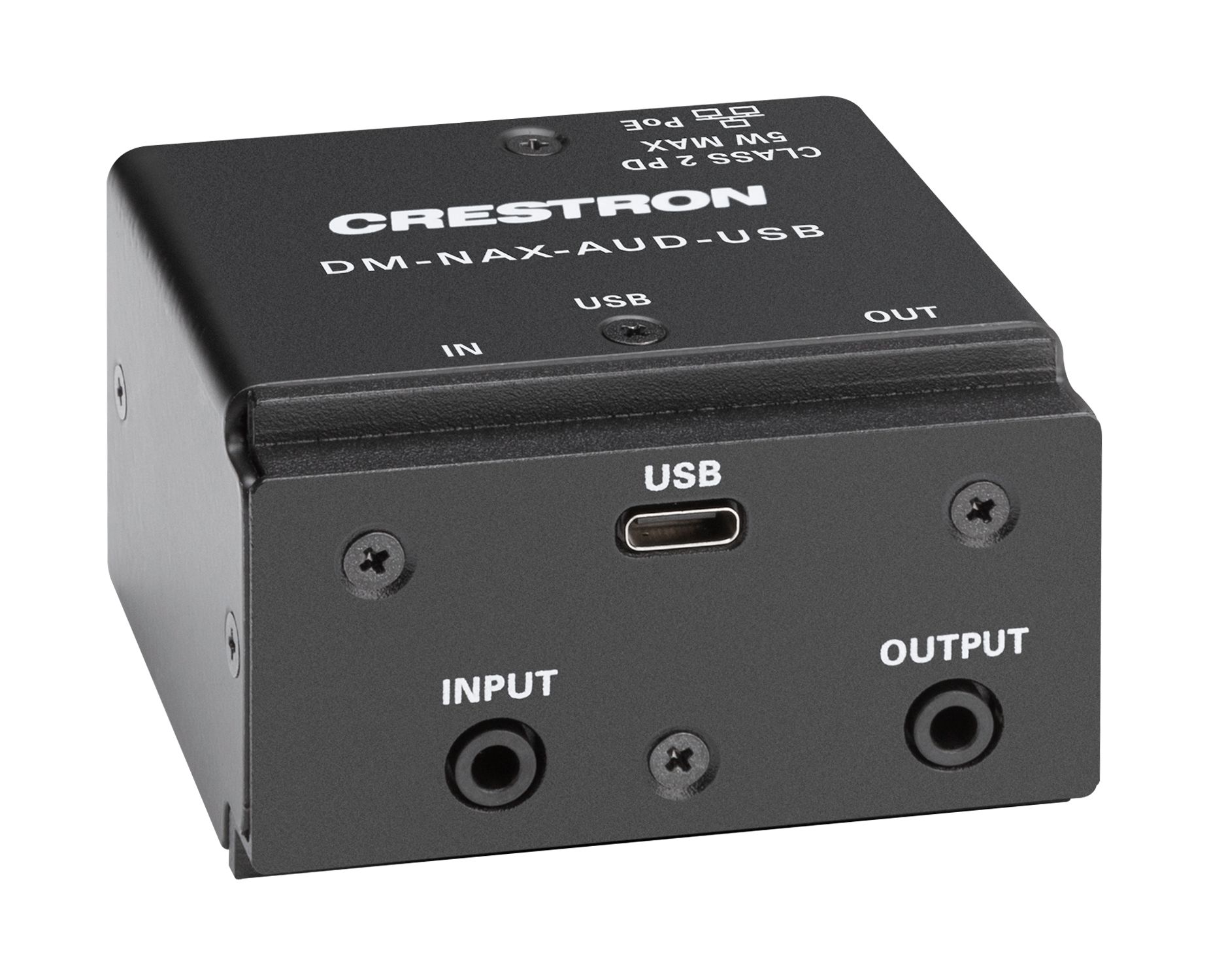

DM-NAX-AUD-USB

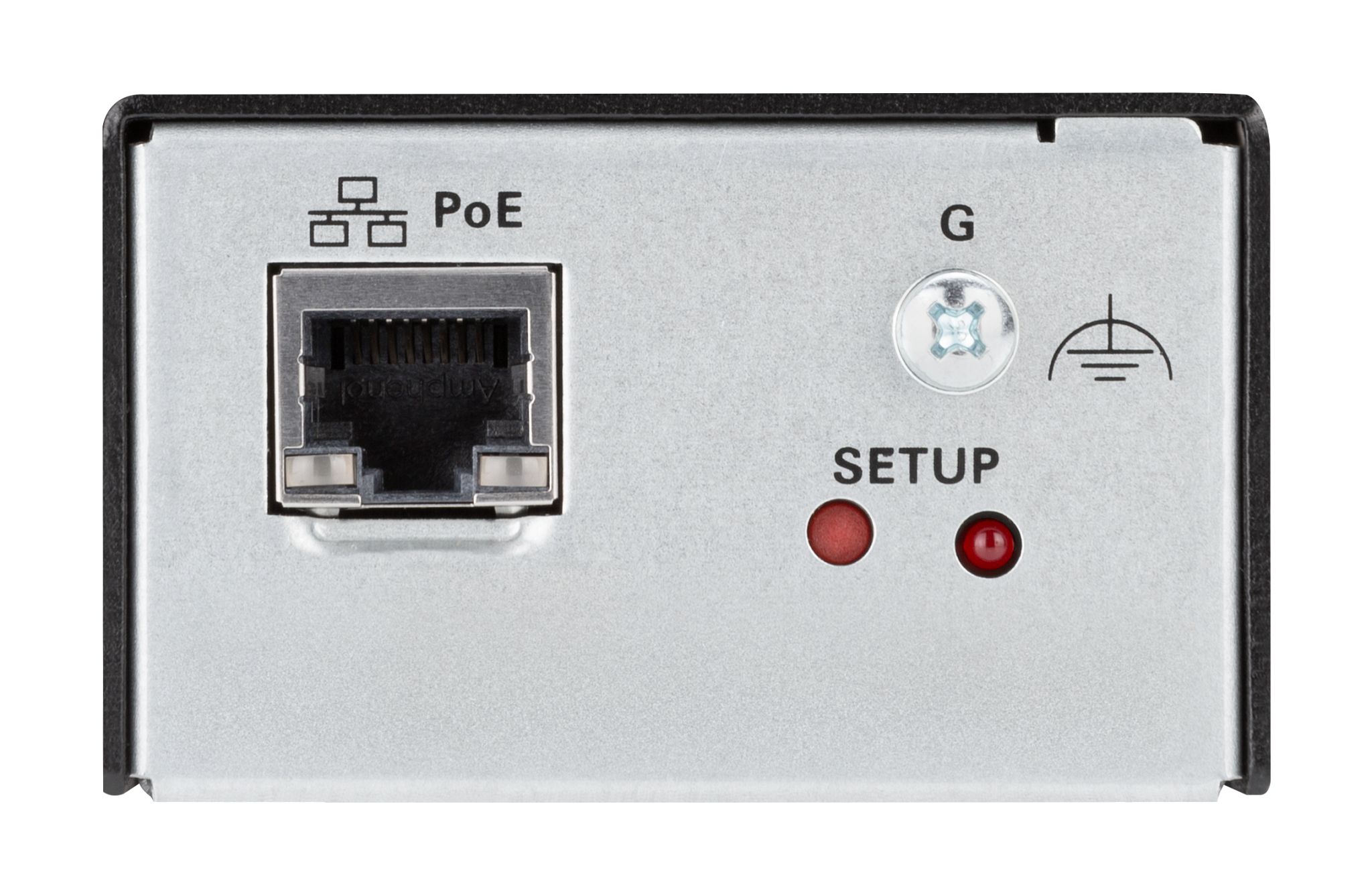

Der DM-NAX-AUD-IO ist ein DM NAX®-Encoder und -Decoder mit Unterstützung für analoge Line-Level-Audioein- und -ausgabe. Das Gerät ist in einem vielseitigen Formfaktor untergebracht und kann in einem einfachen Standard-Schaltkasten, unter einem Tisch oder auf einer Rackschiene montiert werden. Ein zusätzliches Polycarbonat-Etikett mit gedrehtem Text ist im Lieferumfang enthalten, um die Frontplatte bei Installationen in Elektrokästen besser lesbar zu machen. Auf der Rückseite des Geräts befindet sich ein Ethernet-Anschluss für PoE, Audio over IP (AoIP) und Steuerung.

DM NAX basiert auf den AES67-Standards und bietet zusätzliche einfache Konfiguration über eine Webschnittstelle, SIMPL Windows, C# und/oder eine RESTful-API. Es ist mit DM NVX über den sekundären AES67-Audiostream sowie mit AES67-Lösungen von Drittanbietern und Dante über den über Dante Controller aktivierten Kompatibilitätsmodus kompatibel.

Audio-over-IP
DM NAX bringt die Audioverteilung auf ein völlig neues Niveau, indem es sie ins Netzwerk stellt. Das DM-NAX-AUD-IO sendet und empfängt DM NAX- und AES67-kodierte Audiodaten über ein Standard-IP-Netzwerk. Ein einzelnes DM NAX-System kann die Audioverteilung zwischen 32 DM NAX-Geräten übernehmen und unterstützt bis zu 256 Audioausgabezonen. DM NAX-Geräte können Audio nahtlos von DM NVX-Quellen abrufen und verteilen.

Digitale Signalverarbeitung (DSP)
DSP-Funktionen wie Bass- und Höhenanhebung und -absenkung, Lautstärke, einstellbare Verzögerung, Tonprofile und ein vollständiger 10-Band-EQ pro Ausgang stehen auf jedem Ausgangskanal des DM-NAX-AUD-IO zur Verfügung.

Encoder- und Decoder-Funktionalität
Das DM-NAX-AUD-IO kann als Netzwerk-AV-Encoder und -Decoder betrieben werden. Die lokalen Eingangsquellen auf dem Adapter können als AoIP-Streams an DM NAX-, Dante- oder AES67-fähige Geräte gesendet werden. Gleichzeitig kann das DM-NAX-AUD-IO AoIP-Streams von denselben Geräten empfangen und für die lokale Ausgabe dekodieren.

Hauptmerkmale
Symmetrischer/unsymmetrischer analoger Audioeingang und -ausgang mit Line-Pegel über abnehmbare Klemmenleistenanschlüsse
Power over Ethernet (PoE)-Netzwerkversorgung
Kann mithilfe der mitgelieferten Hardware in einem Standard-US-Schaltkasten, unter einem Tisch oder auf einer Rackschiene montiert werden
Stellt eine direkte Verbindung zu einem verwalteten Netzwerk her, um Routen zu oder von anderen DM NAX®- und DM NVX®-Geräten durchzuführen
Interoperabel mit Dante®-Audionetzwerkgeräten über AES67-Kompatibilität
Optimierte Konfiguration über eine Weboberfläche
Nahtlose Crestron-Systemintegration mit SIMPL-Windows-Programmierung

Lieferumfang und technische Daten

Audio
Eingangssignaltypen Symmetrischer/unsymmetrischer Stereo-Analog-Line-Pegel;
DM NAX/AES67 Audio-over-IP
Ausgangssignaltypen Symmetrischer/unsymmetrischer Stereo-Analog-Line-Pegel;
DM NAX/AES67 Audio-over-IP
Quellenkompensation ±10,0 dB pro Eingang
Eingangsüberwachungsquellensignalerkennung
Frequenzgang (bei Line-Level-Ausgang) 20 Hz bis 20 kHz ±0,5 dB
THD+N (bei Line-Level-Ausgang) 0,005 % bei 1 kHz, maximale Ausgabe
S/N-Verhältnis (am Line-Level-Ausgang) Vom Line-Level-Eingang: 110 dB, 20 Hz bis 20 kHz, A-gewichtet;
Vom digitalen Eingang: 113 dB, 20 Hz bis 20 kHz, A-gewichtet
Balance-Regler links/rechts verstellbar
EQ-Filtertypen EQ, Hochpass, Tiefpass, Treble Shelf, Bass Shelf, Notch
EQ-Mittenfrequenz 10 bis 20.000 Hz pro Band
EQ Gain +20/-40 dB pro Band
EQ-Bandbreite 0,1 bis 4,0 Oktaven pro Band
Kommunikation
Ethernet

Für Steuerung und PoE, AoIP und/oder Konsole, 100/1000 Mbit/s, automatische Umschaltung, automatische Aushandlung, automatische Erkennung, Voll-/Halbduplex, DHCP
Anschlüsse
EINGÄNGE (1) 5-poliger, abnehmbarer 3,5-mm-Klemmenblock;
Symmetrische/unsymmetrische Line-Level-Audioeingänge;
Maximaler Eingangspegel: +21 dBu (8,7 Vrms);
Eingangsimpedanz: 10 kΩ
AUSGÄNGE (1) 5-poliger, abnehmbarer 3,5-mm-Klemmenblock;
Symmetrische/unsymmetrische Line-Level-Audioausgänge;
Maximaler Ausgangspegel: +21 dBu (8,7 Vrms);
Kanaltrennung: 100 dB bei 1 kHz;
Ausgangsimpedanz: 400 Ω
G (1) 6-32-Schraube;
Gehäuse-Erdungsklemme
ETHERNET PoE (1) 8-poliger RJ-45-Anschluss, weiblich;
100BASE-TX/1000BASE-T-Ethernet-Anschluss;

Bedienelemente und Anzeigen
ETHERNET PoE Die linke gelbe LED zeigt den 1000-MB-Verbindungsstatus an;
Die linke grüne LED zeigt den 100-MB-Verbindungsstatus an;
Eine blinkende rechte gelbe LED zeigt Ethernet-Aktivität an
AUFSTELLEN
(1) Drucktaste: Wird zum Zurücksetzen auf die Werkseinstellungen verwendet;
(1) LED, leuchtet rot, wenn die Taste gedrückt wird, blinkt rot, wenn ein Reset eingeleitet wurde

Leistung
PoE IEEE 802.3af Klasse 0 (12,95 W) kompatibel;
Kompatibel mit IEEE 802.3af-kompatiblen Ethernet-Switches oder PoE-kompatiblen PSE von Drittanbietern
Stromverbrauch 5 W
Umweltfreundlich
Temperatur 32° bis 104° F (0° bis 40° C)
Luftfeuchtigkeit 10 % bis 95 % relative Luftfeuchtigkeit (nicht kondensierend)
Wärmeableitung 17 BTU/Std
Konstruktion
Gehäuse aus Metall, schwarzes und silbernes Finish
Montage: Mit der mitgelieferten Hardware auf folgendem Gerät montierbar:
1-Gang-US-Elektrokasten oder Gipsring (nicht im Lieferumfang enthalten), 3,5 Zoll (26 mm) Elektrokastentiefe empfohlen;
Rackschiene;
Oberflächenmontage
Abmessungen
Höhe 1,59 Zoll (41 mm)
Breite 2,60 Zoll (66 mm)
Tiefe 2,11 Zoll (54 mm)
Gewicht
7 Unzen. (199 g)
